Hệ thống điều khiển khoá cửa từ xa(1)

Chia sẻ: Nguyen Nhi | Ngày: | Loại File: PDF | Số trang:7

315
lượt xem
76
download

  Download Vui lòng tải xuống để xem tài liệu đầy đủ

Hệ thống điều khiển khoá cửa từ xa là một hệ thống gửi các tín hiệu từ bộ điều khiển từ xa được gắn cùng chìa khoá để khoá/mở khoá các cửa xe ngay cả khi đứng cách xa xe Khi bộ nhận tín hiệu điều khiển cửa nhận được tín hiệu phát ra từ bộ điều khiển từ xa. Nó gửi tín hiệu hoạt động đến rơle tổ hợp. Rơle tổ hợp điều khiển các mô tơ khoá cửa dựa trên tín hiệu nhận được. Ngoài chức năng này rơle tổ hợp còn có chức năng khoá tự động, chức...

Chủ đề:
Lưu

Nội dung Text: Hệ thống điều khiển khoá cửa từ xa(1)

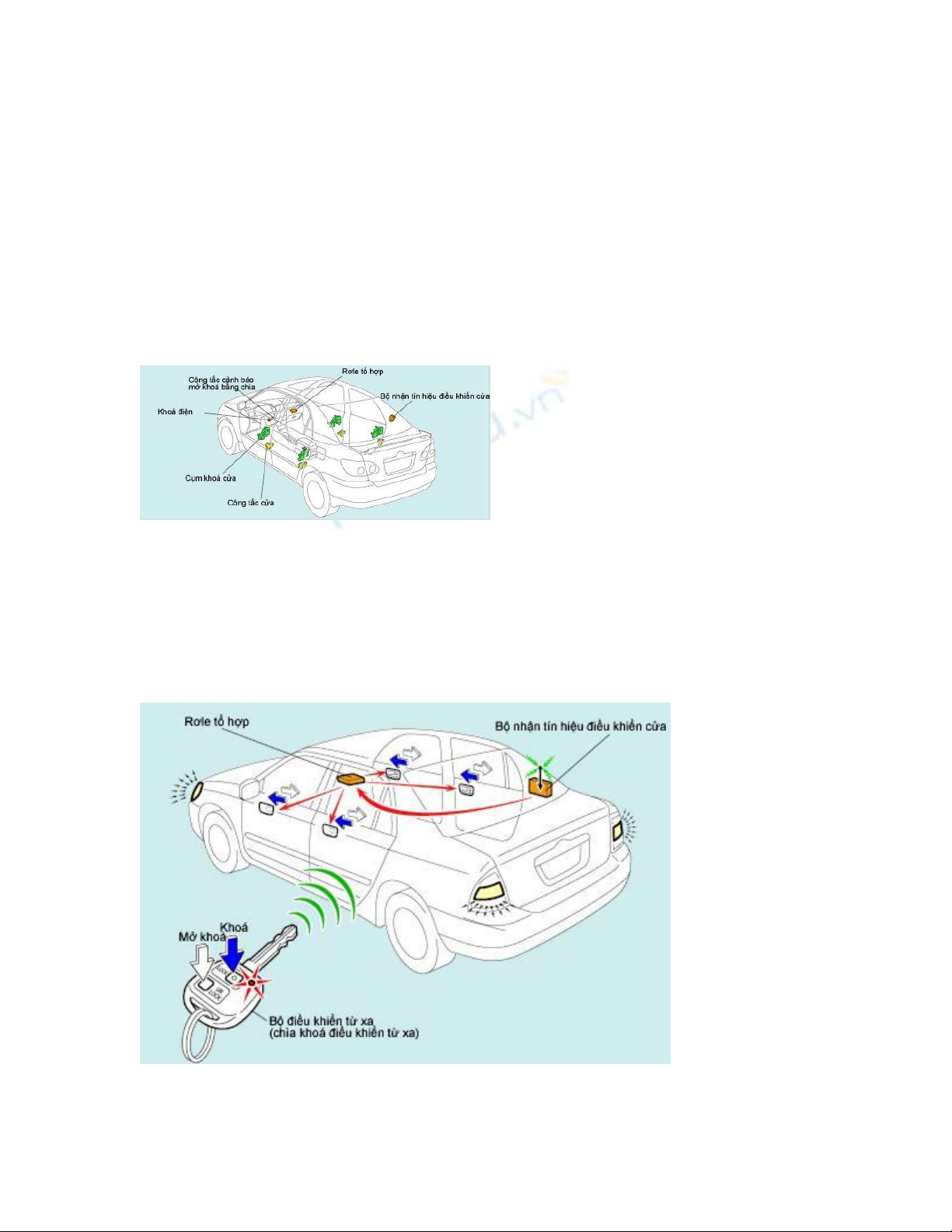

  1. Hệ thống điều khiển khoá cửa từ xa(1) Hệ thống điều khiển khoá cửa từ xa là một hệ thống gửi các tín hiệu từ bộ điều khiển từ xa được gắn cùng chìa khoá để khoá/mở khoá các cửa xe ngay cả khi đứng cách xa xe Khi bộ nhận tín hiệu điều khiển cửa nhận được tín hiệu phát ra từ bộ điều khiển từ xa. Nó gửi tín hiệu hoạt động đến rơle tổ hợp.

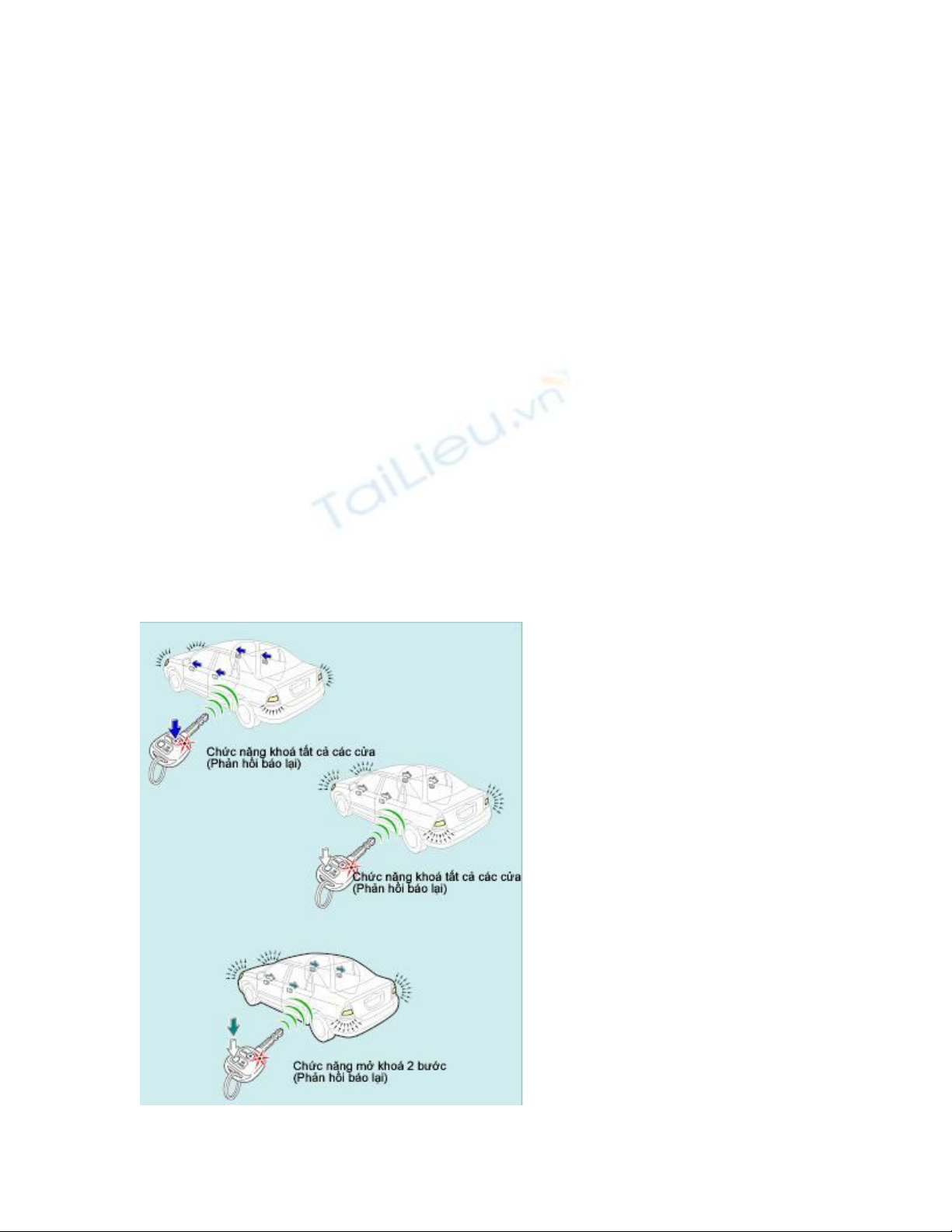

  2. Rơle tổ hợp điều khiển các mô tơ khoá cửa dựa trên tín hiệu nhận được. Ngoài chức năng này rơle tổ hợp còn có chức năng khoá tự động, chức năng lặp lại, chức năng phản hồi và các chức năng khác. Các chức năng của hệ thống điều khiển khoá cửa xe từ xa khác nhau tuỳ theo kiểu xe, cấp nội thất và thị trường. Hệ thống điều khiển khoá cửa từ xa có các chức năng sau đây. Các chức năng của hệ thống điều khiển khoá cửa xe từ xa khác nhau tuỳ theo kiểu xe, cấp nội thất và thị trường. 1. Chức năng khoá/mở khoá tất cả các cửa Ấn vào công tắc LOCK hoặc UNLOCK của bộ điều khiển từ xa sẽ khoá hoặc mở khoá tất cả các cửa xe. 2. Chức năng mở khoá 2 bước Ấn vào công tắc UNLOCK hai lần trong thời gian 3 giây sẽ mở tất cả các cửa xe sau khi cửa người lái được mở khoá.

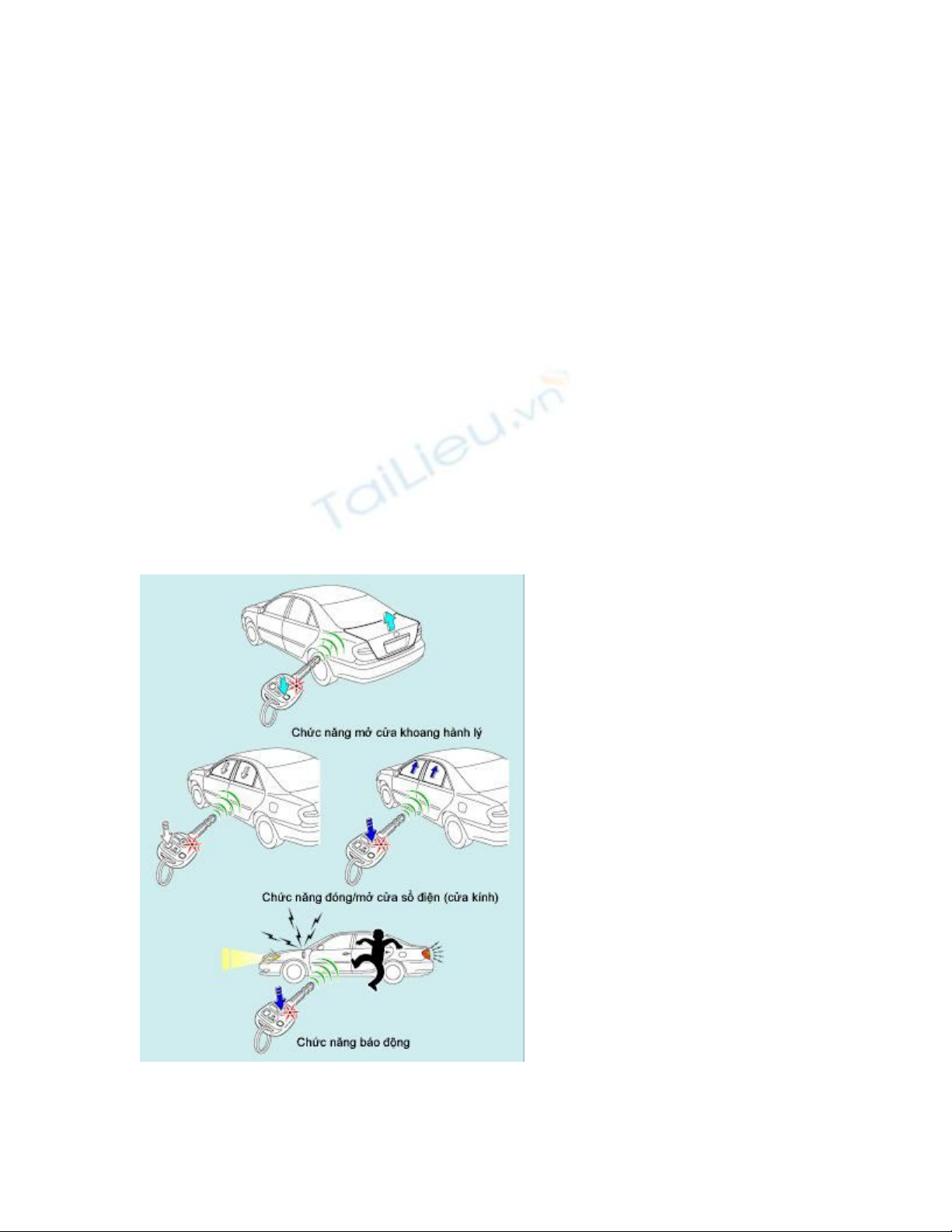

  3. 3. Chức năng phản hồi hoặc báo lại Đèn cảnh báo nguy hiểm sẽ nhấp nháy một lần khi khoá và hai lần khi mở khoá để báo rằng thao tác khoá/mở khoá cửa đã hoàn thành. 4. Chức năng kiểm tra hoạt động của bộ điều khiển từ xa Khi ấn lên công tắc của bộ điều khiển từ xa để khoá/mở khoá cửa xe hoặc cửa khoang hành lý, thì đèn chỉ báo hoạt động của bộ điều khiển từ xa bật sáng để thông báo rằng hệ thống này đang hoạt động. Tuy nhiên nếu pin hết điện, thì đèn này sẽ không sáng. 5. Chức năng mở cửa khoang hành lý Để mở cửa khoang hành lý phải ấn và giữ công tắc mở cửa khoang hành lý của bộ điều khiển từ xa trong thời gian khoảng một giây.

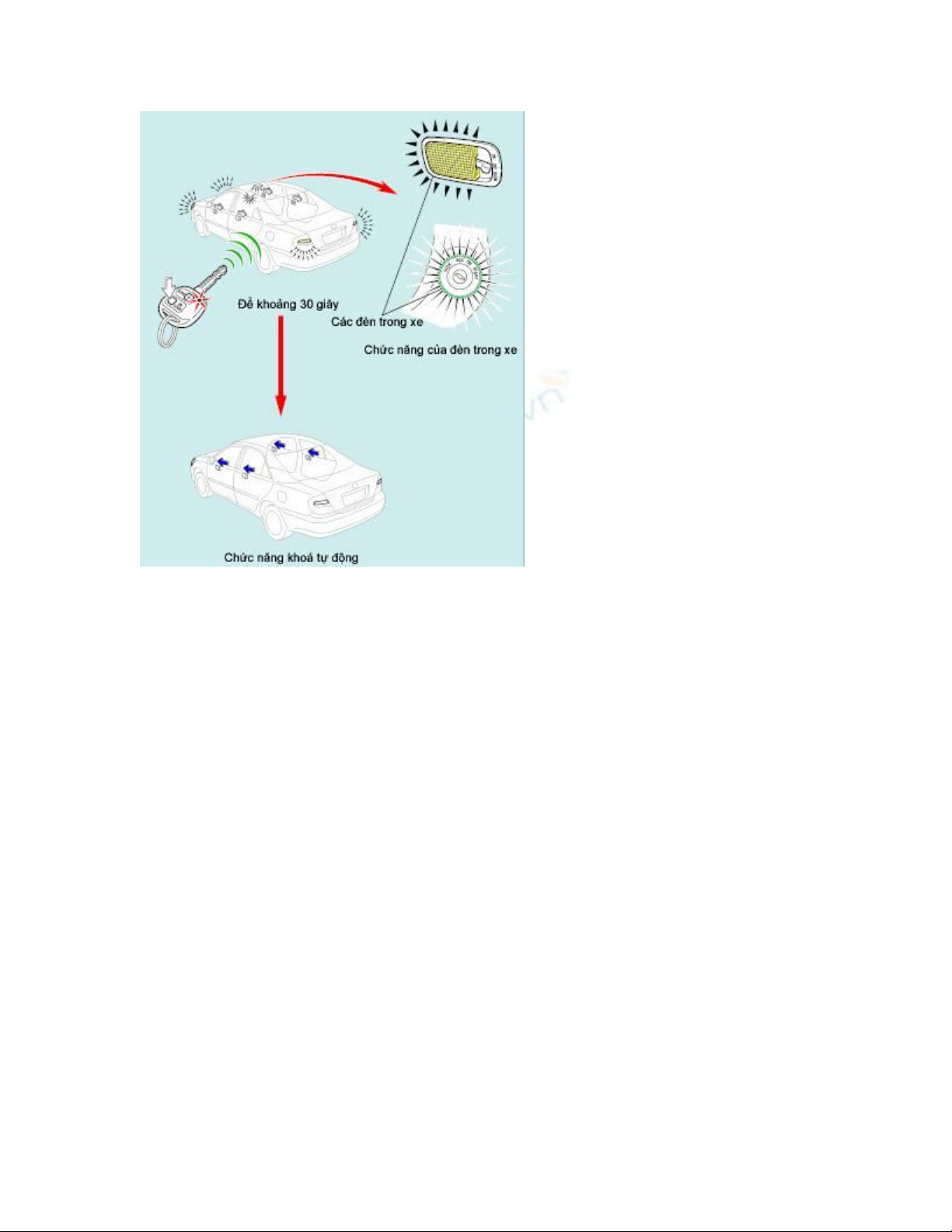

  4. 6. Chức năng đóng/mở cửa sổ điện Nếu ấn vào công tắc khoá/mở khoá cửa xe khoảng 2,5 giây hoặc lâu hơn mà không có chìa khoá trong ổ khoá điện, thì tất cả kính cửa sổ của xe có thể được đóng hoặc mở. Quá trình mở/đóng cửa sổ điện sẽ tiếp tục khi nào còn giữ công tắc và dừng lại khi thả ra. * Một số xe không có chức năng đóng cửa sổ. 7. Chức năng báo động Nếu giữ công tắc khoá cửa xe của bộ điều khiển từ xa lâu hơn khoảng từ hai đến ba giây, thì sẽ làm kích hoạt hệ thống chống trộm (còi sẽ kêu cũng như đèn pha, đèn hậu và đèn cảnh báo nguy hiểm sẽ nháy). 8. Chức năng bật đèn trong xe Các đèn trong xe sẽ bật sáng khoảng 15 giây c ùng thời điểm với khi các cửa được mở khoá bằng công tắc của bộ điều khiển từ xa. 9. Chức năng khoá tự động Nếu không có cửa xe nào được mở ra trong khoảng thời gian 30 giây sau khi chúng được mở khoá bằng công tắc bộ điều khiển từ xa, thì tất cả các cửa xe đều được khoá lại.
  5. 10. Chức năng lặp lại Nếu một cửa không được khoá theo sự điều khiển của bộ điều khiển từ xa, thì rơle tổ hợp sẽ phát ra tín hiệu khoá sau 1 giây. 11. Chức năng cảnh báo cửa xe bị hé mở Nếu bất kỳ một cửa nào của xe bị mở hoặc hé mở thì việc bấm vào công tắc khoá cửa của bộ điều khiển từ xa sẽ làm cho còi báo khoá cửa kêu khoảng 10 giây. 12. Chức năng bảo vệ Mã xoay thay đổi theo luật cố định được sử dụng như một phần của sóng rađio được truyền từ bộ điều khiển từ xa. Bộ nhận tín hiệu điều khiển cửa xe lưu trữ mã xoay khi nhận tín hiệu từ bộ điều khiển từ xa và sử dụng mã này để so sánh với mã của xe khi nhận sóng rađio tiếp theo từ bộ điều khiển từ xa nhờ đó l àm tăng khả năng bảo vệ. Để ngăn không cho cửa xe bị mở khoá bằng thao tác điều khiển công tắc điều khiển khoá cửa (đối với thao tác bằng tay) bằng một thanh hoặc vật t ương đương qua khoảng trống giữa kính cửa và khung cửa khi cửa kính được mở, thực
  6. hiện thao tác khoá cửa này bằng bộ điều khiển từ xa (bao gồm cả chức năng khoá tự động) sẽ xác lập chức năng bảo vệ khoá cửa và loại bỏ thao tác mở khoá bằng công tắc điều khiển cửa xe (đối với thao tác bằng tay). 13. Chức năng đăng ký mã nhận dạng của bộ điều khiển từ xa Chức năng này tạo điều kiện cho việc đăng ký (Ghi và lưu trữ) bốn mã nhận dạng của bộ điều khiển từ xa vào EEPROM được thiết kế ngay trong bộ nhận tín hiệu điều khiển cửa xe. Trong trường hợp muốn ghi lại mã nhận dạng, hãy kiểm tra số mã đăng ký hoặc bị mất bộ điều khiển từ xa, thì có thể xoá các mã nhận dạng và chức năng điều khiển khoá cửa từ xa sẽ không còn tác dụng. Các bộ phận Hệ thống điều khiển khoá cửa từ xa gồm có các bộ phận sau đây. 1. Bộ điều khiển từ xa Bộ điều khiển từ xa hoạt động nhờ pin lithium. Khi ấn vào công tắc của bộ điều khiển từ xa, tín hiệu được truyền bởi sóng radio tới bộ nhận tín hiệu điều khiển cửa xe. Có hai loại điều khiển từ xa: Loại gắn ngay vào chìa khoá và loại đi kèm với chìa khoá. GỢI Ý: Dải tần số của sóng radio (tín hiệu) của bộ điều khiển từ xa vào khoảng từ 300 đến 500 MHZ và tần số này khác nhau tuỳ theo mỗi nước (tần số của các loại điều khiển từ xa cũ từ 30 đến 70 MHZ)
  7. 2. Bộ nhận tín hiệu điều khiển cửa xe Bộ nhận tín hiệu điều khiển cửa xe nhận tín hiệu từ bộ điều khiển từ xa và truyền tín hiệu điều khiển này tới rơle tổ hợp. 3. Rơle tổ hợp Rơle tổ hợp xác định trạng thái điều khiển bằng cách tuân theo tín hiệu đầu vào từ mỗi công tắc và phát ra tín hiệu khoá/mở khoá tới cụm khoá cửa bằng cách tuân theo tín hiệu từ bộ nhận tín hiệu điều khiển cửa xe. 4. Công tắc cảnh báo mở khoá bằng chìa Công tắc cảnh báo mở khoá bằng chìa xác định xem chìa khoá có được tra vào ổ khoá điện hay không. 5. Khoá điện 6. Công tắc cửa 7. Cụm khoá cửa (Mô tơ điều khiển khoá cửa được bố trí ở đây)
