LAp TRiNH GIA CONG liEN CO • BAN TREN SOLIDCAM 2013
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Mục lục
I. Giới thiệu tổng quan ................................................................................ 1
II. CAM - PART ........................................................................................... 5
2.1 Khởi tạo môi trường gia công mới .................................................... 5
2.2 Hộp thoại Turning Part Data ............................................................ 7
2.3 Quản lý CAM-Parts ......................................................................... 16
2.3.1 Tổng quan về menu CAM ......................................................... 16
2.3.2 Tổng quan về menu Cam-Parts................................................ 21
2.3.3 Tổng quan về môi trường gia công tiện trong SolidCAM ..... 24
III.Thiết lập biên dạng ............................................................................... 32
3.1 Thiết lập biên dạng gia công ............................................................ 32
3.2 Quản lý biên dạng gia công ............................................................. 46
IV. Dụng cụ ................................................................................................. 49
4.1 Thư viện dao cụ ................................................................................ 49
4.2 Các loại dao cụ .................................................................................. 62
V. Mâm cặp ................................................................................................. 63
5.1 Thiết lập mâm cặp ............................................................................ 63
5.2 Thư viện mâm cặp. ........................................................................... 67
VI. Thiết lập các nguyên công ................................................................... 68
6.1 Tổng quan về giao diện .................................................................... 68
6.2 Tìm hiểu về Templates ..................................................................... 74
1
TRẦN YẾN GROUP ©
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD

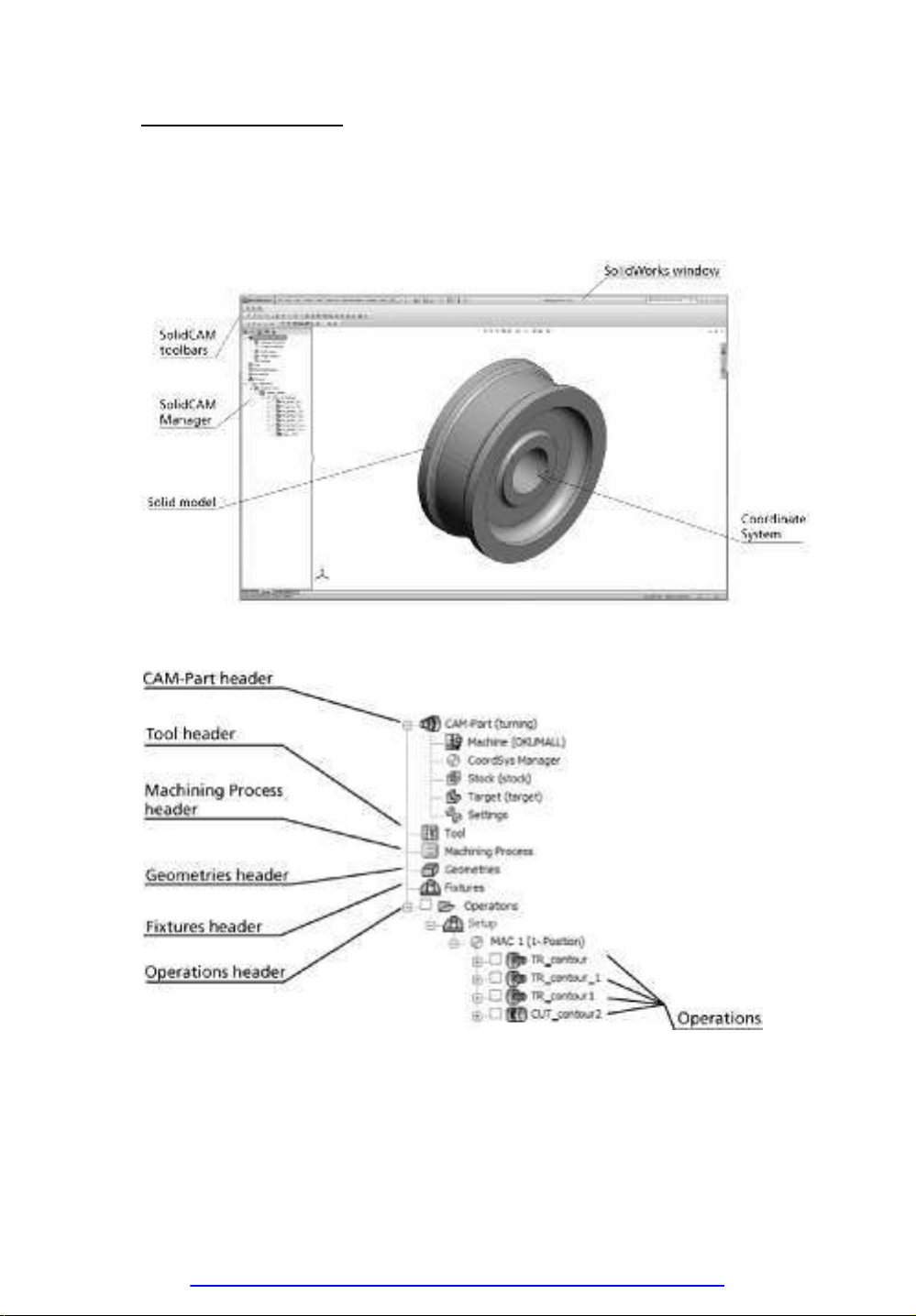

I. Giới thiệu tổng quan
Phần SolidCAM Manager là một trong những thành phần chính của
giao diện trong SolidCAM. Nó thể hiện tất cả các thông tin liên quan đến file
Cam-Part của bạn.
CAM-Part header
3
TRẦN YẾN GROUP ©
Phần SolidCAM Manager chứa những thành phần chính như sau:
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Mục này hiển thị tên của file Cam-Part hiện hành của bạn. Các bạn nhấp
phải con trỏ chuột vào mục này để hiển thị một menu mới để có thể quản lý chi
tiết của bạn. Các mục con của phần này gôồm có: Machine, CoordSys
Manager, Stock và Target model, và Settings. Khi các bạn nhấp đúp chuột lên
Tool header
phân này, lập tức hộp thoại Turning Part Data sẽ xuất hiện.
Mục này hiển thị tên của dao cụ hiện hành trong file Cam-Part của bạn. Để
có thể quản lý và sử dụng thư viện dao, các bạn nhấp phải chuột vào đây để hiện
một menu mới. Khi các bạn nhấp đúp chuột vào phần này, hộp thoại Part Tool
Geometries header
Table sẽ xuất hiện.
Mục này hiển thị tất cả các vùng biên dạng của SolidCAM, nơi chưa dùng
làm biên dạng gia công trong các nguyên công. Các bạn có thể thấy danh sách
các đối tượng này bằng cách nhấp chọn vào dấu "+" . Các bạn cũng có thể hiển
thị và quản lý được các đối tượng này bằng cách nhấp phải chuột vào mục này
Fixtures header
để xuất hiện một menu mới.
Mục này cho chúng ta thấy được tất cả các đồ gá, mâm cặp chưa được sử
dụng trong các nguyên công. Các bạn có thể thấy được sanh sách các đối tượng
này bằng cách nhấp chọn vào dấu "+" . Các bạn cũng có thể quản lý các đối
Operations header
tượng này bằng cách nhấp phải chuột vào phần này để xuất hiện một menu mới.
Mục này thể hiện tất cả các nguyên công mà bạn đã sử dụng cho file Cam-
Part của bạn. Để quản lý các nguyên công, các bạn nhấp phải chuột vào mục này
Operations. Khi các bạn nhấp đúp chuột vào mục này, các bạn có thể tùy chỉnh
các thông số, chế độ cắt của nguyên công trong một hộp thoại mới sẽ xuất hiện
4
TRẦN YẾN GROUP ©
sau đó.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
II. CAM - PART
2.1 Khởi tạo môi trường gia công mới

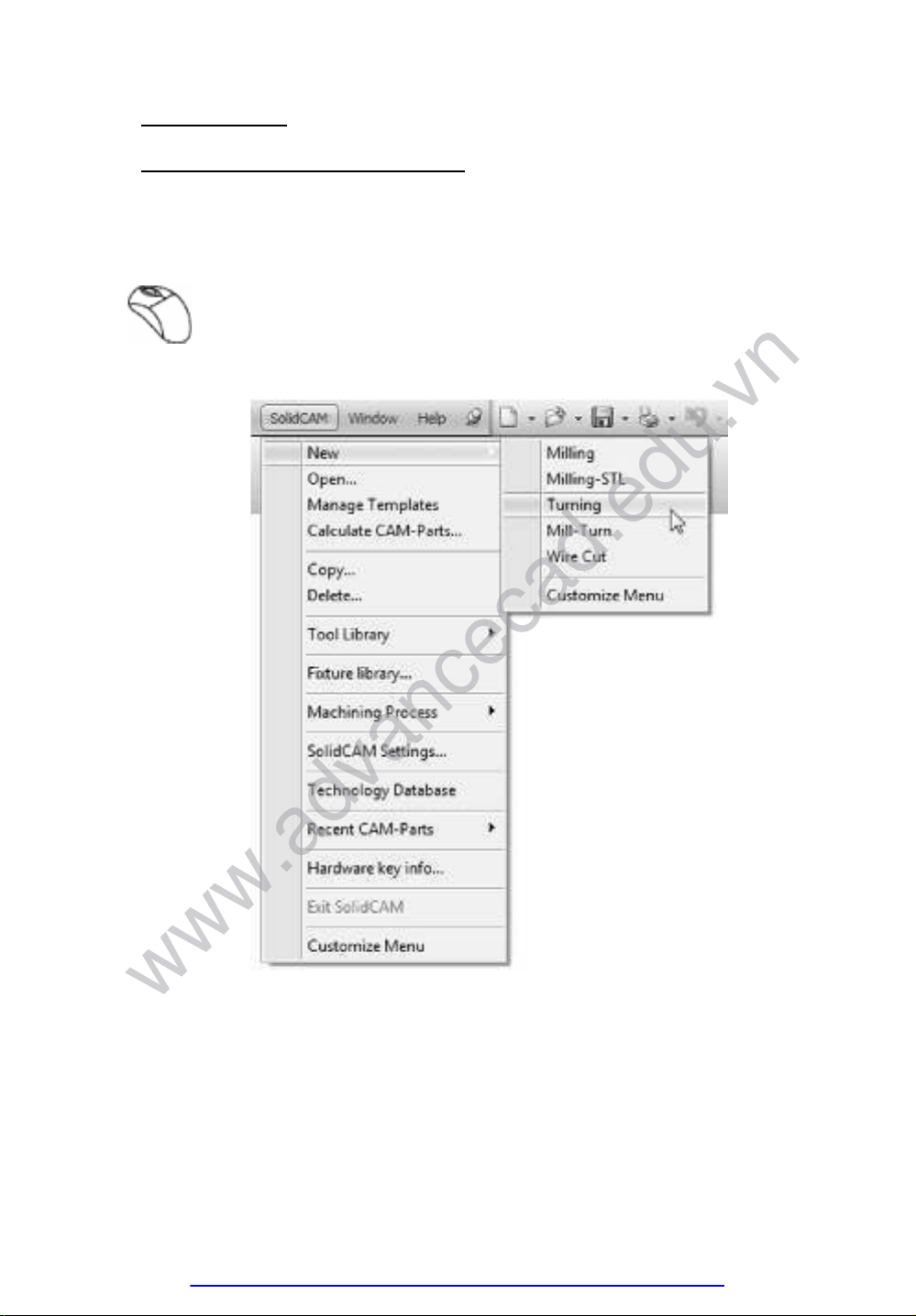

Để tạo một môi trường gia công tiện trong SolidCAM, khi các bạn đã
khởi động SlodWorks xong hoàn toàn, các bạn làm theo các bước sau đây:
1. Nhấp con trỏ chuột chọn SolidCAM trong menu của SolidWorks.
2. Sau đó, các bạn chọn New để tạo một file CAM-Part mới.
5
TRẦN YẾN GROUP ©
3. Cuối cùng, các bạn chọn vào Turning trong menu phụ.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Hoặc các bạn có thể làm như sau:
1. Trong thanh công cụ của SolidWork, các bạn nhấp chọn vào tab SolidCAM Part .
2. Sau đó, các bạn nhấp vào biểu tượng New .
3. Tiếp tục các bạn chọn vào Turning .
Hoặc
1. Các bạn nhấp chọn vào biểu tượng Turning trong
thanh công cụ SolidCAM New.
6
TRẦN YẾN GROUP ©
Hộp thoại New Turning Part xuất hiện
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Khi các bạn khởi tạo một file CAM-Part mới, các bạn phải nhập tên cho
file này và xác định cho chi tiết này gồm những biên dạng như thế nào.
Sau khi các bạn xác nhận hộp thoại này, lập tức file CAM-Part của bạn
sẽ được thiết lập và mô hình sẽ được tạo nên. Lúc này , hộp thoại Turning Part
Data sẽ xuất hiện.
Directory
Phần này là nơi các bạn chọn đường dẫn tới chi tiết mà các bạn đã có
sẵn. Thông thường đường dẫn này được mặc định vào một nơi nào đó, tuy nhiên
các bạn có thể thay đổi đường dẫn này bằng cách nhấp chọn vào Browse .
CAM-Part name
Đây là nơi mà các bạn nhập tên cho chi tiết gia công của bạn.
Units
Ở đây, các bạn có thể lựa chọn một trong hai tùy chọn: Metric hay
2.2 Hộp thoại Turning Part Data
Inch.
Trong hộp thoại Turning Part Data, các bạn phải xác định rõ ràng các
7
TRẦN YẾN GROUP ©
thông tin, dữ liệu cho đối tượng cần gia công một cách chính xác.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
CNC-Machine
Ở đây, các bạn chọn hệ thống máy CNC để gia công chi tiết của các bạn
Program number
Default GCode numbers
Giá trị này dùng để xác lập số thứ tự của dòng đầu tiên trong chương trình
Subroutine number
GCode.
Giá trị này cho phép các bạn có thể thiết lập số thứ tự của chương trình con
8
TRẦN YẾN GROUP ©
đầu tiên trong chương trình GCode.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Coordinate System (CoordSys)
SolidCAM cho phép các bạn có thể thiết lập hệ trục tọa độ trong chi tiết
gia công.
Các bạn nên thiết lập hệ trục tọa độ trước khi các bạn bắt đầu thiết lập
những thông số khác trong hộp thoại này.
Hộp thoại CoordSys
9
TRẦN YẾN GROUP ©
Các bạn có nhiều phương pháp để xác định được hệ trục tọa độ như sau:
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Select Face
SolidCAM cho phép các bạn có thể thiết lập một hệ trục tọa độ mới bằng
cách nhấp chọn một mặt bất kỳ. Những mặt này có thể là một trong những mặt
Mặt phẳng
sau đây:
Trục Z của hệ trục tọa độ được thiết lập sẽ vuông góc với mặt phẳng
Mặt trụ/ mặt nón
này.
Trục Z của hệ trục tọa độ được thiết lập sẽ song song với đường tâm
10
TRẦN YẾN GROUP ©
của những mặt này.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Pick Face
Tích vào mục Pick face, gốc hệ trục tọa độ sẽ nằm trên mặt phẳng nào
đó nếu mặt phẳng đó được chọn.
Change to opposite/Change to original
Công dụng của nút này dùng để thay đổi hướng của hệ trục tọa độ của
chi tiết.
Place CoordSys origin to:
• Corner of Model Box
Một hộp khối bao xung quanh chi tiết sẽ được tạo nên.
Mặt phẳng đáy của khối hộp này sẽ song song với mặt phẳng
11
TRẦN YẾN GROUP ©
XY của hệ trục tọa độ.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
• Center of Revolution Face
Gốc hệ trục tọa độ sẽ nằm ngay tại chỗ giao nhau giữa trên
đường tâm của chi tiết và mặt phẳng của khối hộp bao quanh
12
TRẦN YẾN GROUP ©
chi tiết
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Define
Origin – Tùy chọn này cho phép các bạn lựa chọn điểm gốc trên màn hình làm
việc.
Z-direction – Lựa chọn điểm làm gốc, sau đó xác định hướng của trục Z.
X-direction –cuối cùng,lựa chọn một điểm để thiết lập một mặt phẳng.
Pick Origin – Tùy chọn này cho phép các bạn có thể thiết lập một vị trí mới co
gốc hệ trục tọa độ của bạn.. Và các trục và hướng của trục sẽ không thay đổi khi
tới vị trí mới
Pick X-direction – Tùy chọn này cho phép các bạn có thể chọn một hướng mới
13
TRẦN YẾN GROUP ©
cho trục X của bạn.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Select Coordinate System
SolidCAM cho phép các bạn chọn hệ trục tọa độ của SolidWorks làm
14
TRẦN YẾN GROUP ©
hệ trục gia công trong SolidCAM.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Flip
Flip around Z
SolidCAM cho phép các bạn đổi hướng các trục tọa độ.
Tùy chọn này dùng để xoay hệ trục tọa độ một góc 90 độ xung quanh
Flip around X
trục Z.
Tùy chọn này dùng để xoay hệ trục tọa độ một góc 90 độ xung quanh
trục X.
Stock
Phần này dùng để thiết lập vùng bao quanh của chi tiết, hay được gọi là phôi cho
chi tiết của bạn.
Target model
SolidCAM cho phép các bạn có thể thiết lập Target model – đây là hình dạng
15
TRẦN YẾN GROUP ©
cuối cùng của chi tiết của bạn sau khi đã hoàn tất gia công.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Part Settings
SolidCAM cho phép các bạn có thể xác lập được những tùy chọn trong
file CAM-Part hiện hành của bạn bằng việc sử dụng hộp thoại Part Settings
Sau cùng, các bạn nhấp con trỏ chuột biểu tượng OK để xác nhận
2.3 Quản lý CAM-Parts
2.3.1 Tổng quan về menu CAM
những thiết lập của mình và đóng hộp thoại Turning Part Data.
Menu và thanh công cụ của SolidCAM và CAM-Part cho phép các bạn
16
TRẦN YẾN GROUP ©
quản lý những file Cam-Part đã có và tạo một file Cam-Part mới.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
New
Lệnh này dùng để tạo một file CAM-Part mới. Nhấp vào lệnh này,
SolidCam sẽ tạo ra một mô trướng gia công mới.
Open
Lệnh này dùng để mở một file Cam-Part đã có sẵn.. Khi các bạn nhấp
chọn vào lệnh này, bạn sẽ chỉ đường dẫn tới nơi chứa file Cam-Part đó.
1. Các bạn chọn file CAM-Part mà các bạn muốn mở.
2. Sau đó, các bạn nhấp đúp vào file đó hoặc nhấp
chọn Open để mở file này trong môi trường SolidCAM.
Copy
Lệnh này dùng để sao chép file Cam-Part vào ở một nơi khác. Khi các
17
TRẦN YẾN GROUP ©
bạn nhấp vào lệnh này, hộp thoại Copy Parts sẽ xuất hiện.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
1. Các bạn chọn vào nơi chứa file Cam-Part mà các bạn
muốn sao chép.
2. Sau đó, các bạn chọn vào file Cam-Part muốn sao chép
tong danh sách các file.
3. Tiếp tục, các bạn chuyển file này vào ô ở giữa bằng
dấu mũi tên từ trái sang phải.
4. Sau đó, các bạn chọn nơi chứa file Cam-part mới này.
5. Cuối cùng, các bạn nhấp chọn vào nút Copy để hoàn
thành lệnh.
Delete
Lệnh này cho phép các bạn có thể xóa một file Cam-Part đã có sẵn. Khi
18
TRẦN YẾN GROUP ©
các bạn nhấp chọn vào lệnh này, hộp thoại Part to delete sẽ xuất hiện.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
1. Các bạn lựa chọn vào file CAM-Part mà các bạn muốn
xóa. Kết hợp với phím Ctrl để chọn nhiều file cùng lúc
2. Sau đó, các bạn nhấp chọn vào nút Delete.
3. Hộp thông báo sẽ xuất hiện ngay sáu đó, hỏi bạn có thật
sự muốn xóa file này hay không?
Nhấn Yes hay Yes to All để xác nhận lệnh.
Tool Library
Lệnh này được dùng để hiển thị một menu mới, ở menu mới này các
bạn có thể quản lý được thư viện dao cụ trong SolidCam.
Fixture Library
Lệnh này được dùng để hiển thị hộp thoại Fixture Library cho phép
19
TRẦN YẾN GROUP ©
các bạn thiết lập thư viện đồ gá, mâm cặp.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
SolidCAM Settings
Lệnh này được dùng để hiện thị hộp thoại SolidCAM Settings .
Technology Database
Lệnh này được dùng để hiển thị hộp thoại Technology Database.
Recent CAM-Parts
Lệnh này dùng để hiển thị danh sách các file Cam-Part mà các bạn đã
làm việc trước đó trong SolidCAM. Các bạn có thể mở những file này lại bằng
20
TRẦN YẾN GROUP ©
cách nhấp chọn vào file đó.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Browse recent parts
Lệnh này được dùng để hiển thị hộp thoại Browse Recent Parts, hộp
2.3.2 Tổng quan về menu Cam-Parts
21
TRẦN YẾN GROUP ©
thoại này hiển thị những file mà các bạn đã làm việc trước đó.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Các bạn nhấp phải chuột vào mục CAM-Part header của cây
SolidCAM Manager, menu này chứa những lệnh sau đây:
CAM-Part Definition
Tùy chọn này cho phép các bạn xen và tùy chỉnh các giá trị, tùy chọn và
thông số của file Cam-Part hiện hành. Khi nhấp vào lệnh này, hộp
22
TRẦN YẾN GROUP ©
thoại Turning Part Data .
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
CAM-Part Properties
Lệnh này được dùng để hiển thị hộp thoại Turning part properties.
Hộp thoại này cung cấp cho các bạn các thông tin liên quan đến file
23
TRẦN YẾN GROUP ©
Cam-Part của bạn như tên, nơi chứa của chi file đó,..v..v…
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
2.3.3 Tổng quan về môi trường gia công tiện trong SolidCAM
Các thanh công cụ của SolidCAM
Trong SolidWorks, chúng ta có các tab liên quan đến SolidCAM như
sau: SolidCAM Part và SolidCAM Operations .
SolidCAM Part
Trong tab này có những lệnh sau đây:
About SolidCAM
Lệnh này dùng để hiển thị một hộp thoại, hộp thoại này chứa những thông
24
TRẦN YẾN GROUP ©
tin liên quan đến phần mềm SolidCAM.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
New
Lệnh này dùng để hiển thị danhs sách các loại gia công trong SolidCam
như Milling, Turning, Mill-Turn,..v..v...
Lệnh này tương ứng với lệnh New trong manu của SolidCAM.
Open
Lệnh này dùng để hiển thị hộp thoại CAM-Parts, dùng để dẫn tới nơi
chưa file Cam-Part mà các bạn muốn mở ra trong môi trường SolidCam.
Lệnh này tương ứng với lệnh Open trong menu của SolidCAM.
Close
25
TRẦN YẾN GROUP ©
Lệnh này dùng để đóng lại file Cam-Part mà các bạn đang thực thi
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Copy
Lệnh này dùng để hiển thị hộp thoại Copy Parts cho phép các bạn có
thể sao chép nhiều file cùng một lúc đến một nơi khác.
Lệnh này tương ứng với lệnh Copy trong menu của SolidCAM .
Delete
Lênh này được dùng để hiển thị hộp thoại Part to delete cho phép các
26
TRẦN YẾN GROUP ©
bạn có thể xóa nhiều file Cam-Part cùng một lúc.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Lệnh này tương ứng với lệnh Delete trong menu của SolidCAM .
Manage Templates
Lệnh này dùng để hiển thị hộp thoại Template Manager , hộp thoại
này cho phép các bạn có thể quản lý được templates nguyên công mà các
bạn đã tạo ra trước đó.
Lệnh này tương ứng với lệnh Manage Templates trong menu
của SolidCAM.
New Tool Library
Lệnh cho phép các bạn có thể tạo ra một thư viện dao cụ mới theo các
27
TRẦN YẾN GROUP ©
kiểu có sẵn sau đây:: Milling, Turning, and Mill-Turn.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Lệnh này tương ứng với lệnh Create Tool Library trong men phụ của
lệnh Tool Library của menu SolidCAM.
Edit Tool Library
Lệnh này dùng để hiển thị đường dẫn tới nơi chứa của các thư viện dao
cụ có sẵn, cho phép các bạn có thể mở thư viện này ra và chỉnh sửa chúng.
Lệnh này tương ứng với lệnh Edit Tool Library trong menu phụ của
lệnh Tool Library trong menu SolidCAM.
Tool Library options
Lệnh này được dùng để hiện thị danh sách các tùy chọn để quản lý thư
28
TRẦN YẾN GROUP ©
viện dao cụ.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Những tùy chọn này tương ứng với các lệnh trong menu phụ của Tool
Library trong menu SolidCAM.
CAM Settings
Lệnh này dùng để hiển thị hộp thoại SolidCAM Settings, cho phép các
bạn quản lý các cài đặt của phần mềm SolidCam .
Lệnh này tương ứng với lệnh SolidCAM Settings trong menu
29
TRẦN YẾN GROUP ©
của SolidCAM.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Technology Database
Lệnh này dùng để hiển thi hôp thoại Technology Database, cho phép các
bạn quản lý các dữ liệu về các công nghệ trong SolidCam.
Lệnh này tương ứng với lệnh Technology Databasec trong
CAM Views
menu SolidCAM .
Thanh công cụ CAM Views chứa những tùy chọn cho phép các bạn có thể
quản lý được các chế độ xem liên quan đến vị trí của hệ trục tọa độ.
SolidCAM Operations
30
TRẦN YẾN GROUP ©
Tab này chứ những lệnh sau đây:
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Turning
Lệnh này hiển thị các công nghệ trong nguyên công tiện.
Operation from Template
Lệnh này dùng để hiển thị hộp thoại Template Manager , hộp thoại hiển
thị các templates cho phép các bạn các thể sử dụng một templates đã có
sẵn cho nguyên công hiện hành của bạn.
GCode
Lệnh này cho phép các bạn co tthể xuất chương trình gia công tử các
nguyên công trong file Cam-Part hiện hành.
Simulate
Lệnh này cho phép các bạn có thể mo phỏng quá trình gia công cho các
31
TRẦN YẾN GROUP ©
nguyên công mà các bạn đã thiết lập.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
III.Thiết lập biên dạng
3.1 Thiết lập biên dạng gia công
Để xác định biên dạng gia công cho một nguyên công nào đó , các bạn
phải vào mục Geometry trong hộp thoại Operations.
Chúng ta có hai phương pháp để xác định biên dạng gia công tiện:
wireframe hay solid model.
Biên dạng khung dây (Wireframe) được xác định bằng cách nhấp chọn
vào những đối tượng như sau: cạnh của chi tiết, 2D curves, 3D curves, đường
tròn, đường thẳng và một đường cong bất kỳ. Mỗi đường biên bao gồm một hay
nhiều đối tượng riêng lẽ, chúng có thể là những biên dạng hở hay biên dạng kín.
Các đối tượng Solid model được xác định bằng cách nhấp chọn vào
những đối tượng như sau: mặt phẳng, cạnh, các đỉnh, các góc và các điểm trên
biên dạng phác thảo, lúc đó SolidCAM sẽ tự động thiết lâp một biên dạng trên
những đường bao, đường cắt tương ứng với nhau để lựa chọn các thành phần tử
của chi tiết mà các bạn đang thực hiện. Các bạn cũng có chọn hai đối tượng
Để xác định biên dạng gia công bằng cách chọn
cùng một lúc trên chi tiết gia công..
wireframe elements, các bạn nhấp chọn
32
TRẦN YẾN GROUP ©
vào Wireframe. Hộp thoại Geometry Edit xuất hiện.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Để xác định biên dạng gia công bẳng cách chọn solid
model entities, các bạn nhấp chọn vào Solid. Hộp
33
TRẦN YẾN GROUP ©
thoại Geometry Selection on Model xuất hiện.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Hộp thoại Geometry Edit
Hộp thoại Geometry Edit cho phép các bạn có thể thiết lập biên dạng
34
TRẦN YẾN GROUP ©
gia công bằng cách lựa chọn các biên dạng của các đối tượng khung dây.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Geometry name
Tùy chọn này cho phép các bạn có thể xác định tên của biên dạng gia
công. SolidCAM khuyên các bạn nên để tên mặc định của phần mềm.
Adding a chain
Các bạn có thể công thêm các biên dạng vào những biên dạng đã có sẵn
trong biên dạng gia công hiện hành. Những biên dạng mới được thêm vào sẽ
nằm ở phía dưới được đánh số theo thứ tự liên tiếp nhau.
1. Select the chain geometry using the Chain section.
2. Xác nhận bằng nút OK .
Quản lý biên dạng
Tất cả các Chain đều được hiển thi trong hộp Chain List. Để chỉnhs
sửa các chain này, các bạn nhấp phải chuột vào tên chain mà các bạn muốn
chỉnh sửa, xuất hiện một menu mới, các bạn chọn vào lệnh mà các bạn muốn
35
TRẦN YẾN GROUP ©
chỉnh sửa.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Replace
Lệnh này cho phép các bạn có thể thay đổi một biên dạng trong biên
dạng gia công hiện hành. Biên dạng cũ sẽ bị mất đi và các bạn có thể
thiết lập một biên dạng mới.
Insert
Lệnh này cho phép các bạn có thể chẻn thêm một biên dạng giữa hqai
Edit
biên dạng đã có sẵn..
Lệnh này cho phép các bạn có thể tùy chỉnh, chỉnh sửa những biên dạng
Reverse
đã có sẵn. Các bạn cũng có thể.
Rename
Lệnh này cho phép các bạn có thể đảo nghịch hướng của biên dạng.
Set CW/Set CCW
Lệnh này cho phép các bạn có thể đổi tên của biên dạng gia công.
Lệnh này cho phép các bạn có thể tùy chỉnh chiều của biên dạng theo
Delete
hai kiểu: cùng chiều kim đồng hồ và ngược chiều kim đồng hồ.
Lệnh này cho phép các bạn có thể xóa đi một trong các biên dạng trong
biên dạng gia công hiện hành của bạn.
Các nút tùy chỉnh
Các nút tùy chỉnh sau đây được dùng để quản lý các biên dạng được chọn.
Accept chain
36
TRẦN YẾN GROUP ©
Nút tùy chỉnh này cho phép các bạn xác nhận các biên dạng đơn lẻ.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Reject Chain
Nút tùy chỉnh này cho phép các bạn hủy bỏ lựa chọn đối với các biên
dạng riêng lẻ.
Undo step
Nút tùy chỉnh này cho phép các bạn có thể qua trở lại lựa chọn trước đó.
Reverse
Nút tùy chỉnh này cho phép các bạn có thể đảo nghịch hướng của biên
dạng được chọn.
Xác định hướng của biên dạng
Các nguyên công trong SolidCAM dùng hướng đi của biên dạng gia
công để tính toán đường chạy dao một cách phù hợp nhất.
Mũi tên ngay tại điểm bắt đầu của biên dạng sẽ cho chúng ta biết được hướng đi
37
TRẦN YẾN GROUP ©
của biên dạng đó.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Khi các bạn nhấp chọn vào biên dạng đầu tiên, phần mềm sẽ tự động
tính toán lựa chọn cho bạn điểm bắt dầu của biên dạng này trên chi tiết của bạn.
Hướng đi của biên dạng này sẽ được tự động thiết lâp dựa vào điểm bắt đầu của
biên dạng với điểm mà các bạn đã nhấp chọn vào biên dạng này.
Nếu hướng đi của biên dạng không như ý các bạn mong muốn, các bạn
có thể sử dụng nút tùy chỉnh Reverse để đảo ngược hướng đi của biên
dạng này.
38
TRẦN YẾN GROUP ©
Các đối tượng riêng lẻ
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Các bạn có thể thiết lập một đường biên bằng cách chọn các cạnh, một
đường của Sketch và một điểm trên đường biên. Ở đây, SolidCAM cung cấp cho
Curve
các bạn các lựa chọn sau::
Các bạn có thể tạo một biên dạng bằng cách chọn vào một cạnh của chi tiết
gia công, hay các phần tử khung dây.
1. Các bạn chọn một đối tượng bắt đầu biên dạng gia công (phần tử
khung dây hay cạnh của khối). Hướng đi của biên dạng này sẽ được xác
định ngay sau đó.
2. Sau đó, chọn đường cong tiếp theo của biên dạng gia công,..v..v.
SolidCAM cho phép các bạn có thể thiết lập các thông số dung sai
để có thể xác định được có sự consequent elements should be
connected or not. Khi giữa các phần tử này xuất hiện khe hở, một
39
TRẦN YẾN GROUP ©
bảng thông báo sẽ xuất hiện như sau:
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Point to point
3. Các bạn nhấp chọn OK để xác nhận lệnh.
Tùy chọn này cho phép các bạn có thể tạo một đường biên bằng cách nhấp chọn
vào các điểm bất kỳ..
1. Đầu tiên, các bạn có thể nhập các tọa độ điểm vào hộp
thoại XYZ để xác nhận điểm hoặc các bạn có thể nhấp
chọn trên chi tiết.
2. Biên dạng được tạo sẽ bắt đầu từ điểm đã được chọn
trước đó đến điểm sau cùng..
Arc by points
3. Các bạn nhấp chọn OK để xác nhận.
Tùy chọn này cho phép các bạn có thể tạo một biên dạng cong từ các điểm đã có
40
TRẦN YẾN GROUP ©
sẵn.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
1. Đầu tiên, các bạn nhập các tọa độ của điểm bắt đầu vào
hộp thoại XYZ hoặc các bạn có thể nhấp chọn vào chi
tiết, sau đó, các bạn nhấn phím Enter để xác nhận.
2. Tiếp theo, các bạn nhập tọa độ của điểm tiếp theo của
đường cong vào hộp thoại XYZ, tương tự các bạn cũng
có thể nhấp chọn vào chi tiết, sau đó xác nhận bằng
cách nhấn phím Enter.
3. Sau đó, một cung tròn sẽ được tạo ra để làm biên dạng
gia côn.
41
TRẦN YẾN GROUP ©
4. Các bạn nhấp chọn vào OK để xác nhận lệnh.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Hộp thoại Geometry Selection on Model
Hộp thoại này cho phép các bạn có thể xác lập biên dạng gia công tiện
bằng cách nhấp chọn các đối tượng trên chi tiết của bạn.
Geometry name
Tùy chọn này cho phép các bạn có thể đặt tên cho biên dạng gia công
của bạn. Thông thường, SolidCAM sẽ đặt tên mặc định cho biên dạng mà các
bạn tạo ra, tuy nhiên nếu muốn thì các bạn có thể thay đổi nó.
Automatic selection
Tùy chọn này cho phép các bạn tự động lựa chọn biên dạng trên bề mặt
ngoài của chi tiết gia công bằng cách nhấp chọn vào đối tượng đầu tiên và đối
tượng cuối cùng. Sau khi các bạn đã nhấp chọn vào đối tường đầu tiên và cuối
42
TRẦN YẾN GROUP ©
cùng, SolidCAM sẽ tư động xác nhận biên dạng này và nối liền hai đối tượng
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
này bằng các đối tượng này ở giữa, hướng đi của biên dạng sẽ đường xác định từ
đối tượng đầu tiên đến đối tượng cuối cùng.
43
TRẦN YẾN GROUP ©
Manual selection
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Tùy chọn này cho phép các bạn thiết lập biên dạng bằng cách nhấp
chọn vào các bề mặt trên chi tiết gia công. Khi các bạn nhấp chọn vào một bề
mặt nào đó, SolidCAM sẽ lấy đường bao của bề mặt này và tạo một hình chiếu
để xác định biên dạng gia công, với mỗi bề mặt ta sẽ được một biên dạng, nếu
các bạn chọn nhiều bề mặt thì khi tạo ra biên dạng cho từng bề mặt, các bạn nối
các đường này lại để tạo một biên dạng gia công hoàn chỉnh.
Close gaps
Khi chi tiết gia công của các bạn có các rãnh, thì tùy chọn Close gaps cho
Tùy chọn Line from larger diameter
phép các bạn bỏ qua các rãnh này để tạo biên dạng gia công cho chi tiết :
được dùng để bỏ qua các rãnh
trên chi tiết gia công, biên dạng sẽ đi qua các rãnh này bằng việc tạo một
đường nằm ngang nối liền với đoạn có đường kính lớn hơn, ở phia bên kia
của rãnh (đường kính nhỏ hơn) sẽ tạo ra một đường gióng thẳng đứng nối
44
TRẦN YẾN GROUP ©
liền với đoạn này ngang này.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Tùy chọn Line from smaller diameter
được dùng để bỏ qua các rãnh
trên chi tiết gia công, biên dạng này sẽ đi qua các rãnh bằng việc tạo ra một
đường thẳng nằm ngang nối liền từ đoạn có đường kính nhỏ hơn, khi đoạn
này gia với pía bên kia của rãnh (đường kính lớn hơn) thì phần mềm sẽ tạo
ra một đường thẳng đừng nối liền nối điểm bắt đầu đoạn có đường kính lớn
Tùy chọn Direct connection
hơn.
được dùng khi các bạn muốn bỏ qua một
rãnh nào đó mà không muốn tạo bất kỳ một bậc nào trên chi tiết gia công,
lúc này tùy chọn này sẽ tạo ra một đường thẳng nối liền từ hai điểm đầu và
cuối của hai biên dạng này.
Chain List
Mục này cho phép các bạn có thể quản lý các biên dạng gia công đã
45
TRẦN YẾN GROUP ©
được thiết lập.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Nút tùy chọn Accept
cho phép các bạn có thể xác nhận biên dạng hiện
Nút tùy chọn Reject
hành khi đang thực hiện lựa chọn trên chi tiết.
dùng để loại bỏ biên dạng đang lựa chọn.
Khi các bạn nhấp phải chuột vào mục này, một menu sẽ xuất hiện cho phép
Lệnh Edit được dùng để chỉnh sửa các biên dạng nằm trong danh sách biên
các bạn có thể quản lý các biên dạng này bằng các lệnh sau đây:
Lệnh Reverse/Reverse all được dùng để đảo nghịch hướng đi của biên
dạng.
Lệnh Delete được dùng để xóa bỏ một hay nhiều biên dạng nằm trong danh
dạng được chọn hay tất cả các biên dạng nằm trong danh sách này.
sách.
3.2 Quản lý biên dạng gia công
Các bạn có thể chỉnh sửa và quản lý các biên dạng gia công trong phần
Geometries của cây SolidCAM Manager. SolidCAM cũng cho phép các bạn
thiết lập và hiển thị các biên dạng này trong menu operation.
1. Đầu tiên, trong cây SolidCAM Manager, các bạn
46
TRẦN YẾN GROUP ©
nhấp phải chuột vào phần Geometries.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
2. Sau đó, các bạn nhấp chọn vào các lệnh trong menu
mới xuất hiện.
Hoặc các bạn có thể làm như sau
1. Trong cây SolidCAM Manager, phải chuột vào tên
của biên dạng muốn chỉnh sửa.
2. Sau đó, các bạn chọn vào các lệnh tương ứng trong
47
TRẦN YẾN GROUP ©
menu vừa mới xuất hiện.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Show
Lệnh này được dùng để hiện thị các biên dạng gia công trên màn hình
làm việc của SolidWorks.
Để thoát khỏi tùy chọn này, các bạn nhấp chọn vào nút exti trong hộp
thoại Show Geometry.
Edit
Ngoài ra, các bạn cũng có thể thay đổi hay chỉnh sửa các biên dạng này.
Nếu đã có đường chạy dao được thiết lập trên biên dạng này, nó sẽ bị mất đi để
thay thế bởi một đường chạy dao khác. Điều này được thực hiện khi khác bạn
chỉnh sửa xong biên dạng gia công rồi thiết lập lại đường chạy dao mới một
cách tự động.
Copy
Lệnh này cho phép các bạn có thể sao chép một biên dạng gia công bất
48
TRẦN YẾN GROUP ©
kỳ nào đó..
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Delete/Delete All
Các bạn cũng có thể xóa bỏ một hay nhiều biên dạng gia công bất kỳ
nếu biên dạng này không được sử dụng cho bất kỷ một nguyên công nào. Những
IV. Dụng cụ
4.1 Thư viện dao cụ
biên dạng này được hiển thị dưới phần Geometries.
Trong SolidCAM, thư viện dao cụ được tạo ra dựa vào nhiều yếu tố như
chế độ gia công, vật liệu và nhiều yếu tố khác nữa. Khi các bạn thiết lập cho một
nguyên công nào đó, các bạn có thể sử dụng các dao cụ này và tất cả các thông
số liên quan đến nó cho nguyên công của bạn.
Bảng Part Tool Table là thư viện dao cụ của phần mềm bao gồm tất cả
các loại dụng cụ có thể được sử dụng cho chi tiết gia công mà các bạn đang thực
hiện.
Làm việc với bảng Part Tool Table
Phần Part Tool Table bao gồm tất cả các loại dao cụ có thể được sử
dụng trong chi tiết gia công của bạn..
Hộp thoại Part Tool Table được dùng để quản lý các loại dao cụ có
49
TRẦN YẾN GROUP ©
trong thư viện. Để hiển thị hộp thoại này, các bạn làm như sau:
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
1. Đầu tiên, các bạn phải chuột vào Tool trong
cây SolidCAM Manager. Chọn vào Part Tool Table.
2. Một thoại Part Tool Table xuất hiện. Ở đây các bạn có
thể quản lý và sử dụng các loại dao cụ có sẵn trong thư
50
TRẦN YẾN GROUP ©
viện.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Làm việc với thư viện dao cụ hiện hành
SolidCAM cho phép các bạn có thể quản lý và sử dụng thư viện dao cụ
bằng cách phải chuột vào phần Tool trong cây SolidCAM Manager. Sau đó
các bạn nhấp chọn vào các lệnh tương tứng.
Set Import Tool Library
Tùy chọn này cho phép bạn có thể thiết lập vào thư viện dao cụ hiện
hành. Các bạn phải xác định rõ kiểu thư viện dao cụ mà các bạn muốn tạo và
chọn các file cần thiết từ hộp thoại Choose Tool Library.
51
TRẦN YẾN GROUP ©
Thư viện dao cụ này sẽ được hiển thị trong hộp thoại Tool Table.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Close Tool Library
Tùy chọn này cho phép các bạn đóng thư viện dao cụ hiện này của các
bạn lại.
Show Tool Library
Tùy chọn này cho phép các bạn hiển thị các phần của thư viện dao cụ
hiện hành của bạn. Lúc này hộp thoại Tool Table sẽ xuất hiện cho phép các bạn
có thể quản lý các loại dao cụ và chỉnh sửa chúng.
Recent Tool Libraries
Tùy chọn được dùng để hiển thị các thư viện dao cụ đã được mở ra
trước đó. Các bạn có thể mở các thư viện này bằng cách nhấp chọn vào tên file
52
TRẦN YẾN GROUP ©
của thư viện đó
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Quản lý thư viện dao cụ
Trong SolidCAM, các bạn có thể quản lý thư viện dao cụ của bạn bằng
menu Tool Library, meun này các bạn có thể tìm thấy trong thanh tiêu đề của
SolidCaM hoặc trong những thanh công cụ tương ứng.
Edit Tool Library
Tùy chọn này cho phép các bạn có thể hiển thị các phần của thư viện
dao cụ riêng biệt.
Khi các bạn nhấp vào tùy chọn này, hộp thoại Choose Tool Library sẽ xuất
hiện. Sau đó, các bạn chọn vào thư viện theo yêu cầu để sử dụng.
Create Tool library
Tùy chọn này được dùng để tạo một thư viện dao dụ mới. Để tạ một thư viện
53
TRẦN YẾN GROUP ©
mới, các bạn làm như sau:
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
1. Đầu tiên, các bạn chọn vào kiểu thư viện từ menu phụ hoặc
có thể nhấp chọn vào các biểu tượng tương ứng trong thanh
công cụ Tool Library.
2. Sau đó, các bạn đặt tên cho thư viện mới tạo này và chọn hệ
thống máy CNC mà thư viên dao cụ này được liên kết tới.
3. Sau khi đã hoàn thành các bước trên, các bạn xác nhận các
bước này bằng nút OK. Lập tức, một thư viện dao cụ mới
được tạo ra. Hộp thoại Tool Table lúc này sẽ xuất hiện cho
phép các bạn có thể đưa thêm các loại dao cụ vào trong tư
viện này.
4. Sau đó, các bạn nhấp chọn OK để xác nhận các bước trong
hộp thoại Tool Table.
Copy Tool Library
Tùy chọn này cho phép các bạn có thể tạo ra một bản sao chép của một
thư viện dao cụ đã có sẵn mà không có sự khác biệt gì so với bản gốc. Khi nhấp
54
TRẦN YẾN GROUP ©
chọn vào lệnh này, hộp thoại CopyTool library.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
1. Ở bên trái hộp thoại, các bạn chọn vào ổ đĩa, nơi mà
chứa file thư viện dao cụ gốc mà các bạn muốn sao
chép.
2. Sau đó, các bạn chọn vào thư viện mà các bạn muốn
sao chép trong danh sách phía dưới.
3. Tiếp tục, các bạn chuyển file này sang ô ở giữa bằng
nút mũi tên từ trái sang phải.
4. Bên phải hộp thoại, các bạn chọn vào nơi mà các bạn
muốn sao chép file thư viện này tới,.
5. Cuối cùng, các bạn nhấp chọn nút Copy để thực hiện
55
TRẦN YẾN GROUP ©
lệnh.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Delete Tool Library
Lệnh này được dùng để xóa bỏ thư viện dao cụ. Lúc này, hộp
thoại Delete Toollibraries sẽ xuất hiện.
1. Đầu tiên, các bạn nhấp chọn vào các thư viện dao cụ
mà các bạn muốn xóa bỏ. Kết hợp phím Ctrl để chọn
được nhiều thư viện cùng lúc.
2. Sau đó, các bạn nhấp nút Delete.
3. Một bảng thông báo sẽ xuất hiện
4. Các bạn nhấp chọn Yes để xác nhận lệnh, hoặc nhấp
chọn Yes to All để xóa bỏ tất cả các thư viện dao cụ
56
TRẦN YẾN GROUP ©
cùng một lúc.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Hộp thoại Part Tool Table
Hộp thoại Tool Table gồm tất cả các thông tin liên quan đến các loại
dao cụ trong các thư viện dao cụ. Hộp thoại này cho phép các bạn có thể đưa
thêm các loại dao cụ mới từ thư viện dao, xóa bỏ dao cụ hay chỉnh sửa chúng từ
thư viện.
Các nút tùy chọn trên cùng của hộp thoại này cho phép các bạn quản lý hộp
thoại này như:
All tools
Nhấp chọn vào nút tùy chọn này, sẽ hiển thị tất cả các loại dao cụ được
thiết lập trong bảng này.
Tools used in operations
Nhấp chọn vào nút tùy chọn này, sẽ chỉ hiển thị các loại dao cụ được sử
57
TRẦN YẾN GROUP ©
dụng trong các nguyên công cho chi tiết gia công của bạn.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Unused tools
Ngược lại, khi các bạn nhấp chọn vào tùy chọn này, sẽ chỉ hiển hiển thị
các loại dao cụ chưa được sử dụng trong các nguyên công cho chi tiết
của bạn.
Tools used in suppressed operations
Nhấp vào nút tùy chọn này thì chỉ hiển các dụng cụ có trong các nguyên
công của chi tiết gia công hiện hành.
Show turrets
Nhấp chọn vào nút tùy chọn này, sẽ hiển thị danh sách các loại dao cụ
của đầu bàn có thể được sử dụng trong hệ thống máy CNC.
Clear filter
Nhấp vào nút tùy chọn này, sẽ hủy bỏ các lệnh lọc đã được áp dụng
trong bảng này.
List
Nút tùy chọn này được dùng để chuyển đổi việc hiển thị của
58
TRẦN YẾN GROUP ©
phần Toolparameters trong hộp thoại này.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Ngoài ta, các bạn cũng có thể chuyển đổi việc hiển thị
của phần Tool parameters bằng cách nhấp chọn vào
mũi tên List trong hộp thoại Tool Table.
Show tool
Nút tùy chọn này được dùng để chọn dao cụ trong cửa sổ Tool Picture.
Dao cụ sẽ được hiển thị cùng với hệ trục tọa độ của chi tiết gia công mà
các bạn đang thực hiện. Ở cửa sổ này, các bạn có thể tùy chỉnh theo ý
59
TRẦN YẾN GROUP ©
muốn như phóng to nhóng nhỏ và xoay để có thể quan sát được tốt hơn.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Visual tool check
Nút tùy chọn này dùng để hiển thị dao cụ với một nửa trong trong suốt.
Tùy chỉnh Part Tool table
Khi các bạn nhấp phải chuột vào phần như hình, sẽ xuất hiện một cột các tùy
60
TRẦN YẾN GROUP ©
chọn cho phép các bạn có thể tùy chỉnh bảng dao cụ của mình.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
SolidCAM
Thanh công cụ này chứa các nút tùy chọn tương ứng với các lệnh trong
menu SolidCAM .
SolidCAM New
Thanh này gồm các nút tùy chọn cho phép các bạn có thể kích hoạt các
moduls có sẵn của SolidCAM như: Milling, Mill-Turn, Turning, Milling STL,
và Wire Cut.
Thanh công cụ này tương ứng với lệnh New trong menu SolidCAM .
SolidCAM New Tool Library
Thanh công cụ này chứa các nút tùy chọn cho phép các bạn có thể bắt
đầu việc thiết lập một thư viện dao cụ mới trong SolidCAM (Milling, Turning,
hay Mill-Turn).
Thanh công cụ này tương ứng với lệnh Create Tool Library trong
menu phụ Tool Library của menu SolidCAM.
SolidCAM Tool Library Options
Thanh công cụ này chứa các nút tùy chọn cho phép các bạn có thể quản
lý các thư viện dao cụ có sẵn và các phần liên quan như Tool Types, Tool
61
TRẦN YẾN GROUP ©
Holders,..v..v..
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Thanh công cụ này tương ứng với các lệnh Tool Library trong
menu SolidCAM.
SolidCAM GCode
Thanh công cụ này chứa các nút tùy chọn cho phép các bạn có thể xuất
chương trình gia công (Gcode) cho chi tiết gia công của bạn ( ) hoặc được
dùng để hiển thị danh sách các file Gcode đã có sẵn ( ).
SolidCAM Turning
Thanh công cụ này chứa các nút tùy chọn cho phép các bạn có thể tạo
4.2 Các loại dao cụ
thêm các nguyên công tiện trong SolidCAM.
Dao ghép mảnh
o Tiện ngoài
Tiện trụ ngoài
Tiện rãnh ngoài
Tiện ren ngoài
o Tiện trong
Tiện trụ trong
Tiện rãnh trong
Tiện ren trong
62
TRẦN YẾN GROUP ©
SolidCAM cung cấp những loại dao mặc định sau:
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Dao liền khối
o Tiện ngoài
Tiện thô trụ ngoài
Tiện ren ngoài
Tiện rãnh ngoài
Tiện tinh trụ ngoài
o Tiện trong
Tiện ren trong
Tiện rãnh trong
Tiện tinh trụ trong
Tiện thô trụ trong
o Khoan lỗ
Mũi khoan tâm
Mũi khoan
Mũi taro
Mũi khoét
Mũi doa
V. Fixture – mâm cặp
5.1 Thiết lập mâm cặp
Thiết lập mân cặp là bước bắt buộc trong lập trình gia công tiện. Các
bạn không thể tạo một nguyên công để gia công một chi tiết nào đó nếu chi tiết
đó không được kẹp bởi một chi tiết đồ giá nào đó.
Để thiết lập mân cặp, đầu tiên các bạn phải chuột và
phần Fixtures trong cây SolidCAM Manager và chọn vào Define Fixture từ
63
TRẦN YẾN GROUP ©
menu phụ.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Sau đó, hộp thoại Model sẽ xuất hiện. Ở hộp thoại này, các bạn có thể
64
TRẦN YẾN GROUP ©
thiết lập mâm cặp cho chi tiết của bạn.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
65
TRẦN YẾN GROUP ©
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Name
Phần này thể hiện tên của mâm cặp. Các bạn cũng có thể chọn chi tiết
này từ những thiết lập trước đây.
Nút tùy chọn Show dùng để hiển thị các thiết lập mâm cặp trong cửa sổ
SolidCAMFixture.
Defined by
66
TRẦN YẾN GROUP ©
Phần này cho phép các bạn có thể chọn từ những thiết lập đã có sẵn.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
5.2 Thư viện mâm cặp.
SolidCAM cho phép các bạn có thể thiết lập thư viện mâm cặp để có
thể sử dụng sau này.
Các lệnh Fixture library hiển thị trong hộp thoại Fixture library cho
phép các bạn có thể tạo mới và quản lý thư viện mâm cặp.
Hình trên cho chúng ta thấy được danh sách các mâm cặp có thể được sử dụng
và các thông số của nó, các thông số này chúng ta có thể chỉnh sửa theo ý muốn.
Ngoài ra, các bạn cũng có thể tạo mới bằng cách nhấp chọn vào biểu
tượng Add và xóa bỏ một mâm cặp có sẵn nào đó bằng cách nhấp chọn
vào biểu tượng Delete .
Mặc định, nhựng file này sẽ được lưu vào theo đường dẫn sau đây C:\Program
Files\SolidCAM2011\Tables\Metric. Nếu muốn, các bạn cũng có thể thay đổi
67
TRẦN YẾN GROUP ©
đường dẫn này để sao lưu các file tự tạo ở một nơi mới.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
VI. Thiết lập các nguyên công
6.1 Tổng quan về giao diện
Technology
Phẩn Technology hiển thị tên công nghệ mà các bạn đang sử dụng theo
kiểu nguyên công đang thực hiện.
Operation name
Phần Operation name hiển thị tên của nguyên công đang được sử dụng
và cho phép các bạn có thể chọn những nguyên công có sẵn từ một templates.
Template
Phẩn Template cho phép các bạn có thể lưu những nguyên công hiện
hành thành một tempalte và có thể sử dụng chúng trong các bước sau hoặc cho
68
TRẦN YẾN GROUP ©
các chi tiết khác.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Info
Nhấp chọn vào biểu tượng này, các bạn có thể xem các thông tin liên
quan đến nguyên công mà các bạn đang thực hiện.
Mục Parameters và illustration
Danh sách bên trái của hộp thoại này gồm nhiều mục khác nhau cho phép
Geometry
các bạn có thể thiết lập các thông số gia công cho chi tiết của bạn như::
Mục này cho phép các bạn có thể thiết lập biên dạng gia công cho
Tool
nguyên công mà các bạn đang thực hiện
Mục này cho phép các bạn có thể thiết lập dao cụ cho nguyên công mà
Levels
các bạn đang thực hien.
Mục này cho phép các bạn có thể thiết lập các khoảng cách và chiều sâu
Technology
gia công cho nguyên công mà các bạn đang thực hiện.
Mục này cho phép các bạn có thể thiết lập các thông số công nghệ như:
Link
chế độ tiện thô, tiện tinh, cách gia công,..v..v...
Mục này cho phép các bạn có thể thiết lập cách mà dao cụ bắt đầu ăn
vào chi tiết gia công và thoát dao.
Bên góc trái phía dưới của hộp thoại, có chế độ hiển thị cho các bạn có
69
TRẦN YẾN GROUP ©
thể hình dung ra nguyên công mà các bạn đang thực hiện một cách dễ dàng.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Operation buttons
Ở phía bên dưới có các các nút tùy chỉnh của nguyên công. Các nút tùy
chỉnh này cho phép các bạn có thể lưu lại nguyên công mà các bạn đang
thực hiện, hay tính toán lại các đường chạy dao, mô phỏng gia
công,..v..v..
Sau đây, chúng ta cùng tìm hiểu rõ hơn về các thành phần trong
Operation name
giao diện nguyên công:
Sau khi biên dang gia công và dao cụ đã được thiết lập, SolidCAM sẽ tự
động nhập tên của nguyên công hiện hành theo tên mặc định (vì
dụ: TR_Profile) , cách đặt tên trong SolidCAM dựa trên kiểu nguyên công, biên
70
TRẦN YẾN GROUP ©
dạng gia công và số hiệu dao.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Ngoài ra, các bạn cũng có thể thay đổi tên nguyên công này nếu cảm
thấy cần thiết.
Khi các bạn tạo một nguyên công mới, các bạn có thể sử dụng một
nguyên công đã có sẵn và được lưu từ trước thành một file template.
Tất cả các giá trị, thông số của nguyên công này sẽ được sao chép sang
nguyên công mà các bạn đang thực hiện, các bạn có thể chỉnh sửa lại
các thông số này cho phù hợp với nguyên công của các bạn.
Để sử dụng các nguyên công đã có sẵn, các bạn chọn từ danh sách các
nguyên công đã có. Khi các bạn mở danh sách này, ngoài hiển thị tên
của nguyên công, nó còn hiển thị số thứ tự và vị trí của các dao cụ trên
71
TRẦN YẾN GROUP ©
bàn dao được sử dụng.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Info
Nút biểu tượng nằm bên góc phải phía trên của hộp thoại này
72
TRẦN YẾN GROUP ©
hiển thị các thông tin liên quan đến nguyên công mà các bạn đang thực hiện.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Operation buttons
Save
Khi các bạn sử dụng lệnh này, tất cả các thiết lập và thông số của
nguyên công đang thực hiện thì được lưu trên ổ đĩa của bạn. Tuy nhiên các
đường chạy dao thì sẽ không tính toán và tạo ra.
Save & Calculate
Khi các bạn sử dụng lệnh này, tất cả các thiết lập và thông số của
nguyên công đang thực hiện sẽ được lưu lại trên ổ đĩa của bạn. Đồng thời, các
đường chạy dao sẽ được tính toán vàxác lập trên chi tiết gia công.
Simulate
Nút tùy chọn này được dùng để mô phỏng quá trình gia công, có nhiều
cách mô phỏng gia công trong nút tùy chọn này
GCode
Nút tuỳ chọn này được dùng để xuất chương trình gia công thành file
Gcode. File Gcode này chứa tất cả các thông số và giá trị liên quan đến các
nguyên công mà các bạn chọn.. Điều cần chú ý là các bạn phải tính lại các
nguyên công này trước khi sử dụng lệnh này để xuất sang chương trình gia
công.
Save & Copy
Nút tùy chọn này được dùng để lưu lại nguyên công mà các bạn đang
thực hiện, đồng thời sao chép thành một nguyên công mới với các giá trị và
thông số tương tự.. Nguyên công mới này sẽ tự động mở ra để các bạn có thể
73
TRẦN YẾN GROUP ©
chỉnh sửa.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Thông thường, sử dụng chức năng Save & Copy khi các bạn cần tạo
một nguyên công mới một cách nhanh chóng mà nguyên công mới này tương
đồng với nguyên công vừa tạo trước đó..
Exit
Nút tùy chọn này cho phép các bạn thoát khỏi hộp thoại nguyên công và
trở lại cây SolidCAM Manager. Bất kỳ các dữ liệu nào mà các bạn đã tạo ra
cho nguyên công mà các bạn đang thực hiện sẽ bị mất nếu các bạn không lưu
6.2 Tìm hiểu về Templates
các thông số dữ liệu này lại.
SolidCAM cho phép các bạn có thể tạo các mẫu nguyên công: thiết lập
các thông số lần đầu, lưu nguyên công này lại và có thể sử dụng chúng cho các
nguyên công tương tự sau này. Mẫu nguyên công này không bao gồm biên dạng
gia công, do tính nhạy cảm, biên dạng gia công cần phải được thiết lập ở mỗi
nguyên công riêng biệt.
Mục này cung cấp cho các bạn các chức năng sau:
74
TRẦN YẾN GROUP ©
Mở Template có sẵn
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Khi các bạn sử dụng template cho nguyên công bạn đang thực hiện, tên của
nó sẽ hiện trong phần Template.
Khi các rê con trỏ chuột lên ô này, phần mềm sẽ hiện lên đường dẫn
đầy đủ nơi chứ file template này.
Khi các bạn chỉnh sửa bất kỳ thông số hay dữ liệu nào sau khi đã mở
template, thì phía sau của tên file template này sẽ đánh một dấu (*).
Lưu Templates
Nút tùy chọn Save Template cho phép các bạn lưu lại tất cả các dữ
liệu của nguyên công mà các bạn đang thực hiện thành một file template..
Khi các bạn nhấp vào nút tùy chọn này, hộp thoại Template
75
TRẦN YẾN GROUP ©
Manager sẽ xuất hiện
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Hộp thoại này cho phép các bạn đặt tên cho file template mà các bạn sẽ
tạo này. File template này sẽ đuộc lưu trong phần CAMTemplate
Directory của hộp thoại Part Settings.
Bảng Operation Templates dùng để hiển thị tất cả các template
nguyên công đươc chứa trong CAM Template Directory, bảng cũng cho chúng
ta thấy kiểu nguyên công và dạng nguyên công đó.
Hộp kiểm Include tool data cho phép các bạn gộp các thông số dao cụ
vào trong template. The saved tool data is used during the further template
loading.
Các bạn nhập tên vào trong hộp Template để lưu file template mới tạo
này lại hoặc các bạn có thể chọn vào file template có sẵn từ trong danh sách các
tempalte để lưu đè lên nó và cuối cùng các bạn nhấp chọn OK để hoàn thành
lệnh. Nếu các bạn lưu một file template lại với tên trùng với một tên file
76
TRẦN YẾN GROUP ©
template đã có sẵn thì SolidCAM sẽ hiển thị một bảng thông báo như sau:
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Nếu các bạn xác nhận hộp thoại này bằng nút Yes thì file template cũ sẽ
bị lưu đè bởi file template mà các bạn mới tạo. Còn nếu các bạn nhấp nút No,
hộp thoại Template Manager sẽ hiển thị lại để các bạn có thể đặt tên khác cho
file template này.
Cách thức lưu một nguyên công lại thành một template
Các bạn cũng có thể lưu lại một nguyên công đã thành một template
bằng cách nhấp phải chuột vào tên nguyên công đó trong
cây SolidCAM Manager và chọn vào Create Template từ menu vừa mới xuất
hiện.
Nút tùy chọn Load Template cho phép các bạn mở một file
template và áp dụng nó vào nguyên công mà các bạn đang thực hiện. Hộp
thoạiTemplate Manager sẽ xuất hiện ngay sau khi các bạn nhấp chọn vào nút
77
TRẦN YẾN GROUP ©
tùy chọn này.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Hộp thoại này chỉ hiển thị các template phù hợp với loại nguyên công
mà các bạn đã chọn trước.
Các bạn nhấp chọn vào template theo yêu cầu và nhấp chọn OK. Khi
template được sử dụng, tất cả các dữ liệu về nguyên công mà các bạn đang thực
hiện sẽ được thay thế hoàn toàn
Tạo một nguyên công mới từ templates
SolidCAM cho phép các bạn tạo mới một nguyên công nào đó từ một
file template đã có sẵn. Phải chuột vào phần Operation trong
câu SolidCAMManager, sau đó các bạn chọn vao lệnh Add Operation from
78
TRẦN YẾN GROUP ©
Template từ menu vừa mới xuất hiện.
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Hộp thoại Template Manager sẽ xuất hiện ngay sau đó. Hộp thoại này
cho phép các bạn có thể chọn một file template đã có sẵn.
Khi các bạn xác nhận hộp thoại này bằng việc nhấp chọn nút OK., hộp
thoại Template Common Data sẽ xuất hiện ngay sau đó.
Ở hộp thoại này, các bạn có thể xác lập hệ trục tọa độ, biên dạng gia
79
TRẦN YẾN GROUP ©
công và các thông số khác..
TRUNG TÂM CÔNG NGHỆ ADVANCE CAD
Nếu các bạn tạo một nguyên công mới dựa vào một template đã có sẵn
nào đó, mà template này chưa thiết lập các thông số dao cụ, thì nguyên công mới
tạo này cũng sẽ được tạo mà chưa có các thông số về dao cụ giống như file
template đó. Đồng nghĩa với việc là nguyên công này chưa hoàn chỉnh và trên
80
TRẦN YẾN GROUP ©
cây SolidCAMManager, những nguyên công đó sẽ bị tô màu đỏ để đánh dấu.
