ThS. Nguy n Th Lanễ ị KI M TRA, CH Y TH & X LÝ L I VÒNG ĐI U KHI NỂ Ạ Ử Ử Ỗ Ề Ể
PVMTC
T P ĐOÀN D U KHÍ VI T NAMẬ Ầ Ệ
TR NG CAO ĐNG D U KHÍ ƯỜ Ẳ Ầ
Gi ng viên: ảThS. Nguy n Th Lanễ ị
Email: lannt@pvmtc.edu.vn
Mobile: 098.917.5925
KI M TRA, CH Y TH VÀ X LÝ Ể Ạ Ử Ử
L I VÒNG ĐI U KHI NỖ Ề Ể
BÀI 2: MÔ PH NG VÀ HI U CHU N Ỏ Ệ Ẩ
VÒNG ĐI U KHI NỀ Ể
ThS. Nguy n Th Lanễ ị KI M TRA, CH Y TH & X LÝ L I VÒNG ĐI U KHI NỂ Ạ Ử Ử Ỗ Ề Ể
Bài 2: Mô ph ng và hi u chu n VĐKỏ ệ ẩ
MỤC TIÊU CỦA BÀI 2:
Sau khi học xong bài 2, người học có khả năng:
ØTrình bày được cách mô phỏng và hiệu chuẩn vòng điều khiển;
ØMô phỏng được và hiệu chuẩn được các thiết bị trong vòng điều
khiển;
ØTuân thủ các qui định an toàn khi thực hiện mô phòng và hiệu
chuẩn VĐK cũng như nhận biết được tầm quan trọng của công việc này
trong các nhà máy sử dụng hệ thống điều khiển tự động hóa.
THỜI LƯỢNG: 15 giờ, LT: 05 giờ, TH: 10 giờ, KT: 0
2
ThS. Nguy n Th Lanễ ị KI M TRA, CH Y TH & X LÝ L I VÒNG ĐI U KHI NỂ Ạ Ử Ử Ỗ Ề Ể
N I DUNG ỘBÀI 2
Mô phỏng vòng điều khiển2.1
Hiệu chuẩn vòng điều khiển2.2
3
ThS. Nguy n Th Lanễ ị KI M TRA, CH Y TH & X LÝ L I VÒNG ĐI U KHI NỂ Ạ Ử Ử Ỗ Ề Ể
4

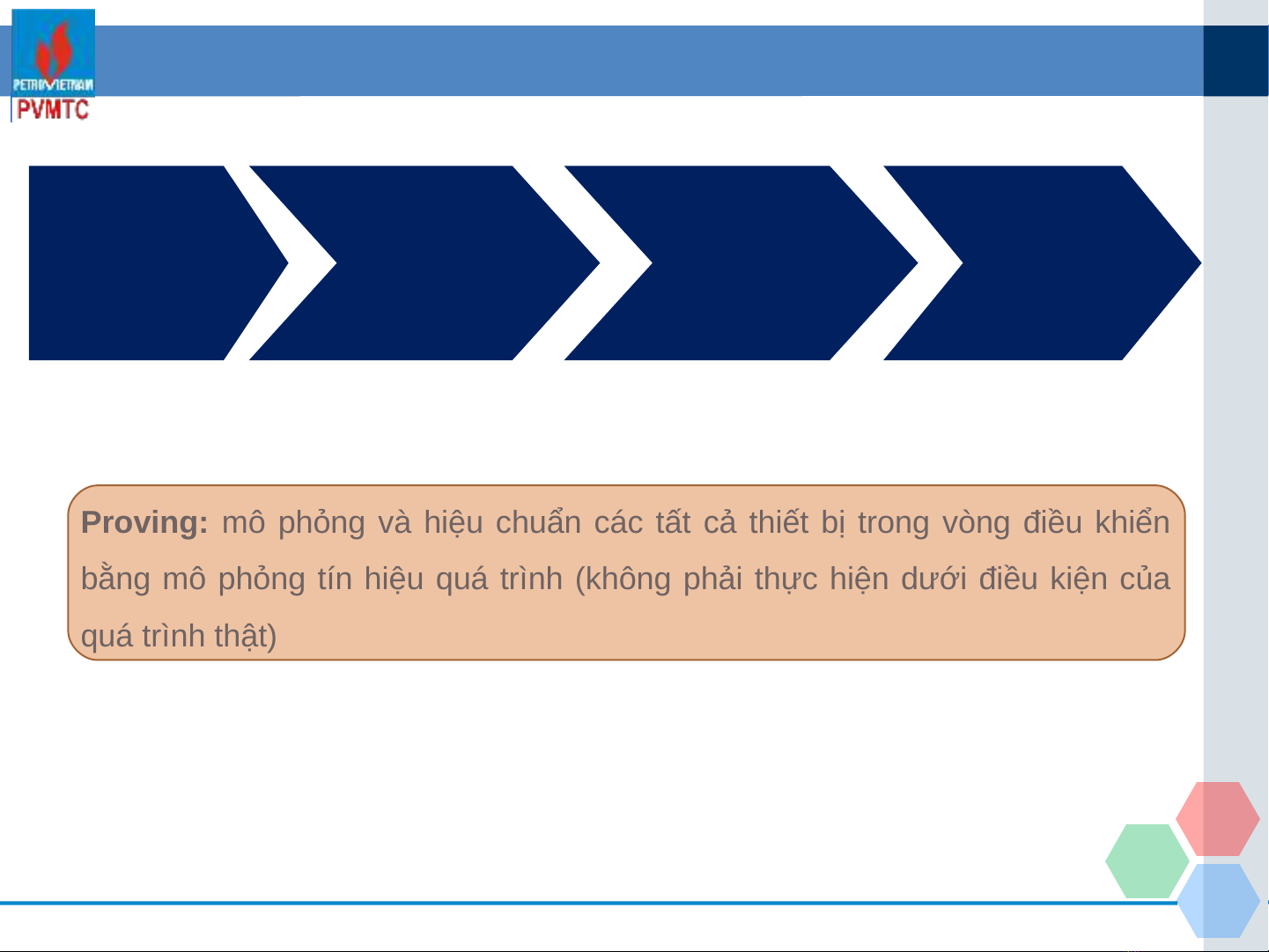

Loop check Proving: simulated
testing & calibration Commissioning Selling
S Đ TH C HI N KI M TRA VÒNG ĐK SAU KHI L P ĐTƠ Ồ Ự Ệ Ể Ắ Ặ
Loop check: đảm bảo thiết bị được lắp đặt và kết nối chính xác.
Proving: mô phỏng và hiệu chuẩn các tất cả thiết bị trong vòng điều khiển
bằng mô phỏng tín hiệu quá trình (không phải thực hiện dưới điều kiện của
quá trình thật)
Commissioning: cần phải cấp nguồn để chạy thử hệ thống dưới điều kiện
thật.
Selling: bàn giao/chuyển hệ thống cho khách hàng hoặc nhà thầu khác.
ThS. Nguy n Th Lanễ ị KI M TRA, CH Y TH & X LÝ L I VÒNG ĐI U KHI NỂ Ạ Ử Ử Ỗ Ề Ể
Thu th p tài li u và thi t b ậ ệ ế ị
1. Về tài liệu:
1.1 Bản vẽ P&ID
1.2 Sơ đồ lắp đặt vòng điều khiển – Loop diagram
2. Về thiết bị
2.1 Thiết bị chuẩn đa năng – Multifunction Loop Calibratior
Các thiết bị chuẩn đa năng có chức năng Loop Power - cấp nguồn 24 VDC
và phát dòng điện chuẩn 4 ÷ 20 mA, có chức năng Simulate – mô phỏng,
Auto-step or auto-ramping để kiểm tra theo phương pháp 5 điểm (0%,
25%, 50%, 75% và 100% và ngược lại).
2.2 Nguồn cấp: áp suất, nhiệt độ
Ví dụ: Bơm áp suất (handy pump), hoặc pressure module đi kèm TB chuẩn
đa năng, lò nhiệt…
5
