Chương 9.
Lắp ghép một sốchi tiếtđiển hình (2)
ME3072 – KỸ THUẬT ĐO

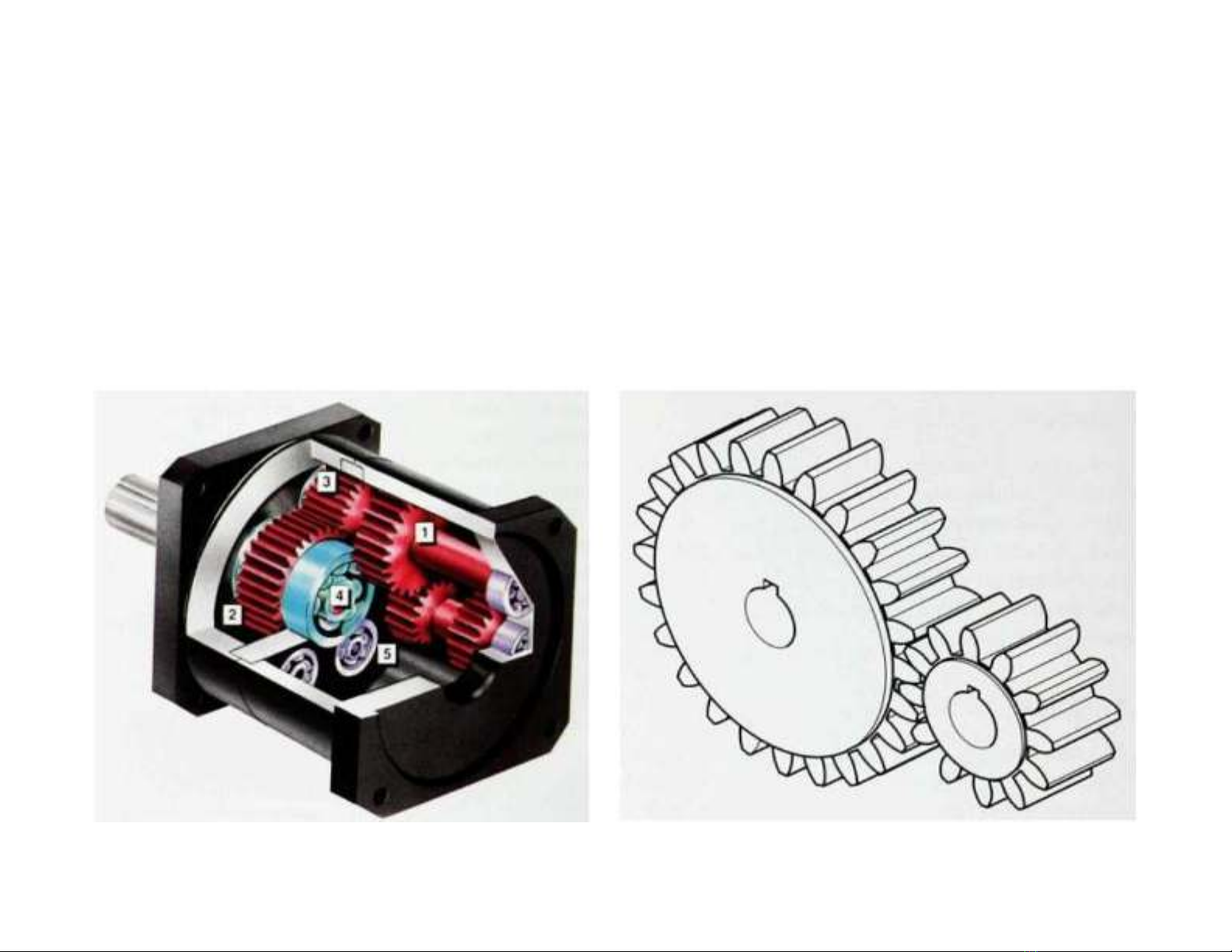

DUNG SAI LẮP TRUYỀN ĐỘNG BÁNH RĂNG
truyền chuyển động từ trục này sang trục khác, tăng hay giảm tốc độ hay;
đổi mô men xoắn. Nhiều loại: bánh trụ răng thẳng, bánh trụ răng nghiêng,
bánh côn răng thẳng, bánh côn răng nghiêng v.v… Về dạng prôfin răng thì có:
dạng răng thân khai, dạng răng xicloit,…Trong phần này ta chỉ xét bánh trụ răng
thẳng với prôfin răng dạng thân khai.

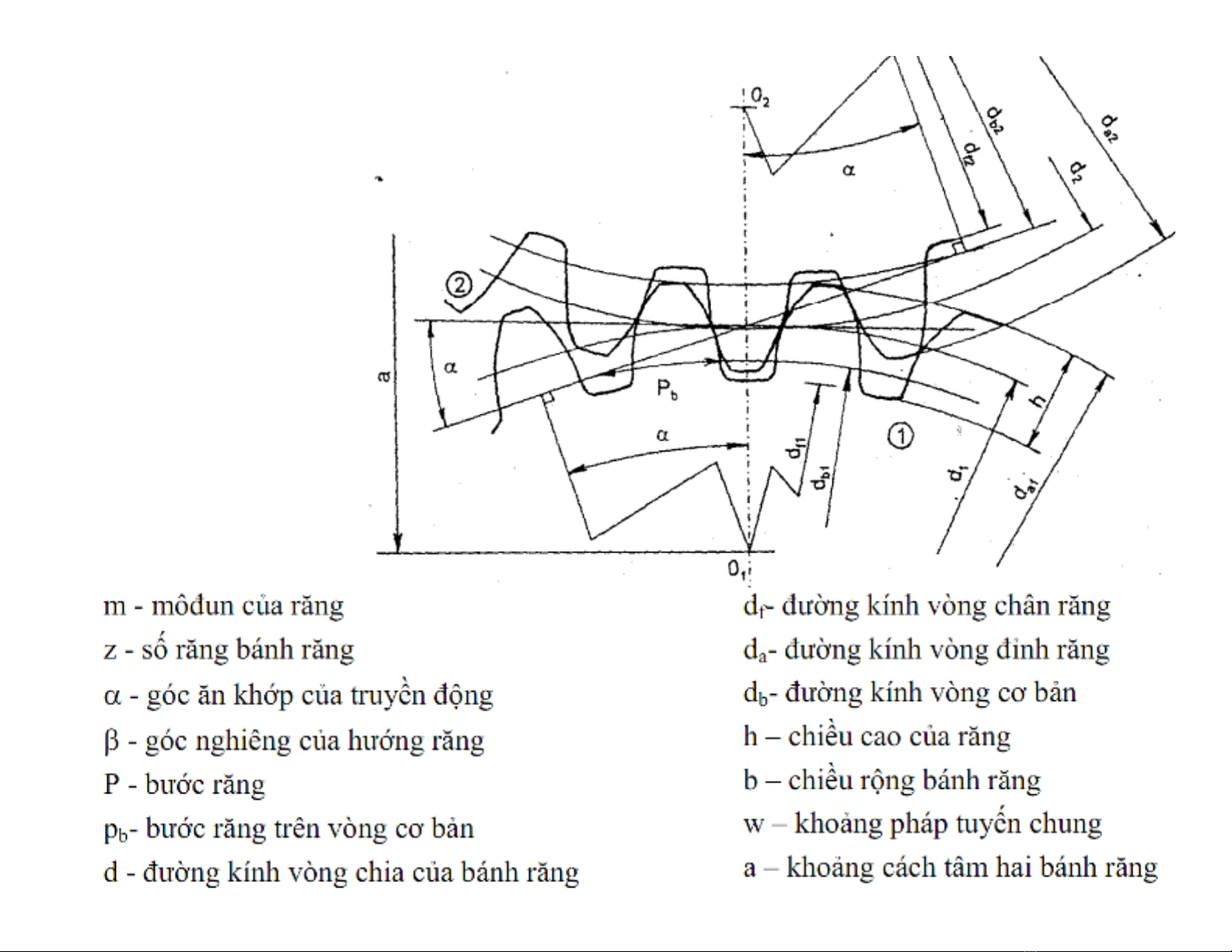

Các thông số kích thước cơ bản
1. CÁC THÔNG SỐ KÍCH THƯỚC CƠ BẢN
2. CÁC YÊU CẦU KỸ THUẬT CỦA TRUYỀN ĐỘNG BÁNH RĂNG
Yêu cầu “ mức chính xác động học” là yêu cầu sựphối hợp chính
xác vềgóc quay của bánh dẫn và bánh bịdẫn của truyềnđộng. trong
truyềnđộng này thường có môđun nhỏ, chiều dài răng không lớn, làm
việc với tải trọng và tốcđộ nhỏ.Đề ra đối với truyềnđộng CX
Yêu cầu “ mức làm việc êm” nghĩa là bánh răng phải có tốcđộ quay ổn
định, không có sựthay đổi tức thời vềtốcđộ gây va đập và ồn.
Yêu cầu về“mức tiếp xúc mặt răng” lớn, đặc biệt là tiếp xúc theo
chiều dài Đảm bảođộ bền răng khi truyền mô men xoắn lớn
Yêu cầu“độ hởmặt bên” giữa các mặt răng phía không làm việc
của cặp răng ăn khớp (mức khe hởcạnh răng). Bất kì bộtruyền bánh
răng nào cũng yêu cầuđộ hởmặt bên để tạođiều kiện bôi trơn mặt
răng, bồi thường cho sai sốdãn nởnhiệt, sai sốdo gia công và lắp
ráp, tránh hiện tượng kẹt răng
3. ĐÁNH GIÁ MỨC CHÍNH XÁC CỦA TRUYỀN ĐỘNG BÁNH RĂNG
a. Đánh giá “mức chính xác động học”

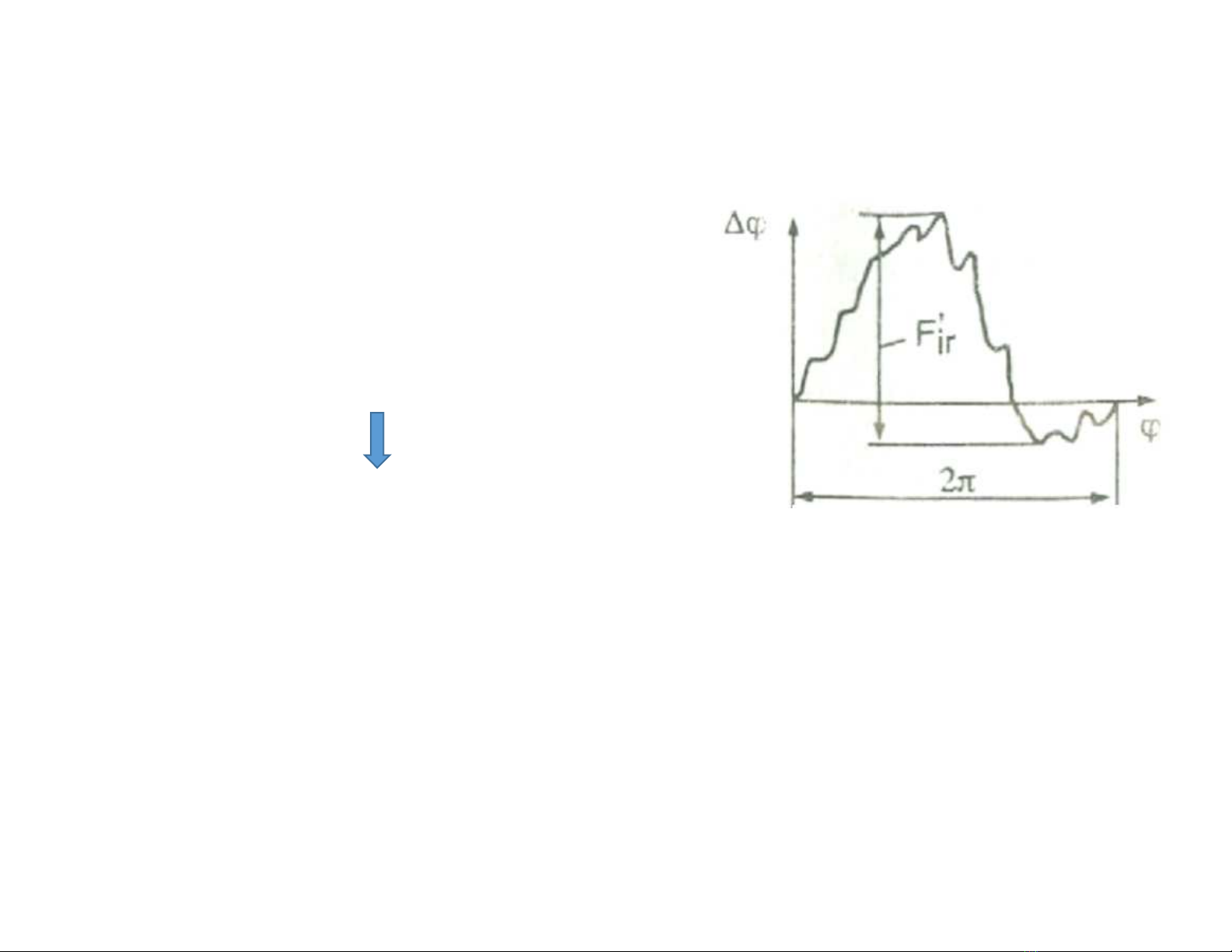

F’ir sai số động học của bánh răng
Sai số lớn nhất về góc quay của bánh răng
trong phạm vi một vòng quay khi nó ăn khớp
Độ đảo hướng kính của vành
răng Frr
Độ dao động khoảng cách tâm
đo sau một vòng, F”i
Sai số tích luỹ bước răng, fpr
Độ dao động khoảng pháp
tuyến chung, Fvwr
Sai số lăn răng, Fcr
