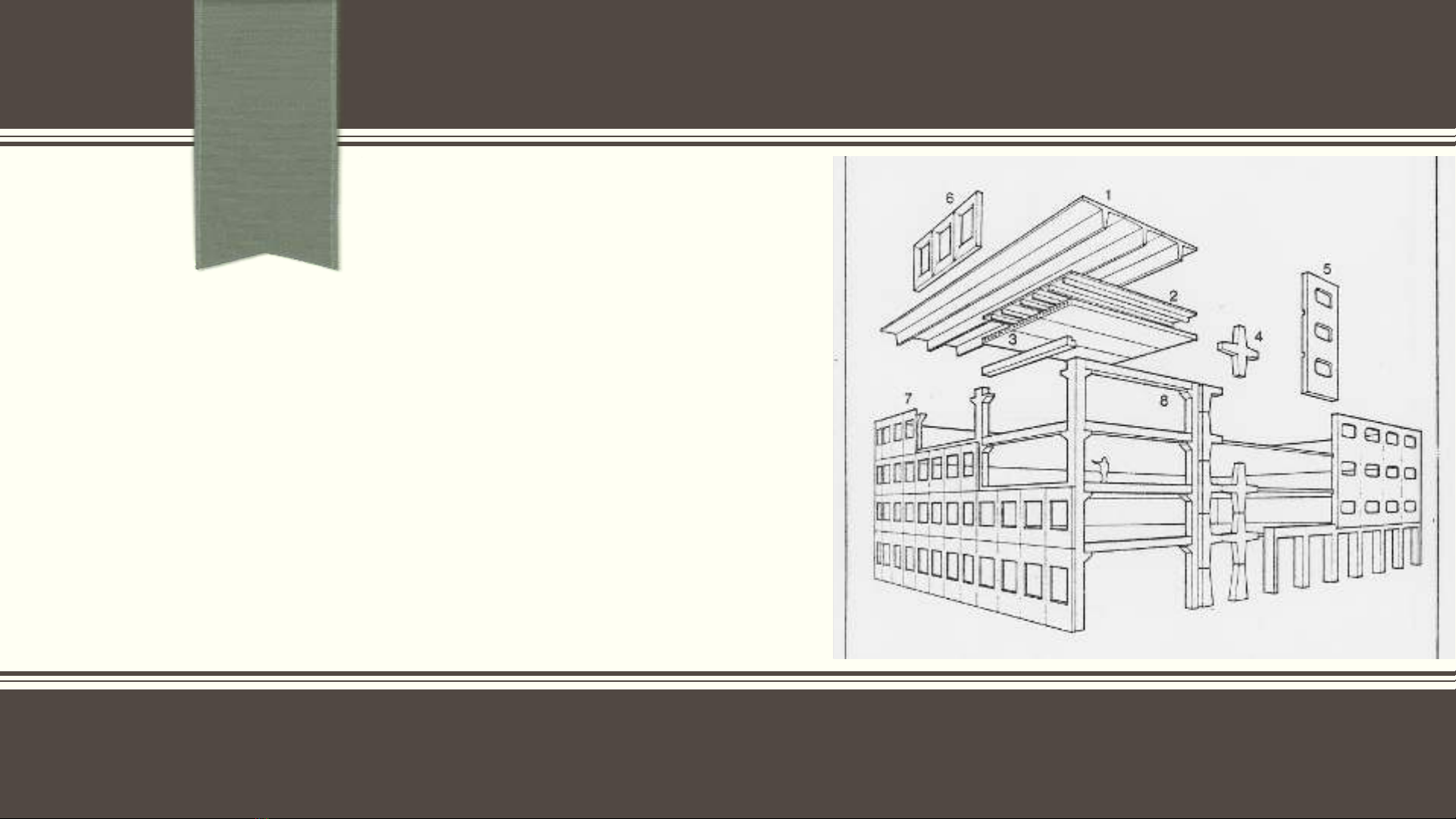

PHẦN 3
THI CÔNG LẮP GHÉP
Chương 01: THI CÔNG KẾT CẤU THÉP
CHO NHÀ CÔNG NGHIỆP
BM Thi công & QLXD – Khoa KTXD - ĐHBK
Các tiêu chuẩn áp dụng trong thi công và nghiệm thu
▪TCVN 5575-2012 Thiết kế kết cấu thép
▪TCXDVN 170-2007 Kết cấu thép, gia công, lắp đặt và nghiệm thu - Yêu cầu kỹ
thuật
▪TCVN 4055-2012 Tổ chức thi công
▪TCVN 1916 :1995 Bu lông, vít, vít cấy và đai ốc. Yêu cầu kỹ thuật.
▪TCVN 3223:1994 Que hàn điện dùng cho thép các bon và thép hợp kim thấp.
▪TCVN 3909:2000 Que hàn điện dùng cho thép các bon và hợp kim thấp.
Phương pháp thử.
▪TCVN 1961 : 1975 Mối hàn hồ quang điện bằng tay.
2
Các tiêu chuẩn áp dụng trong thi công và nghiệm thu
▪TCVN 5400 : 1991 Mối hàn. Yêu cầu chung về lấy mẫu để thử cơ tính.
▪TCVN 5401 : 1991 Mối hàn. Phương pháp thử uốn.
▪TCVN 5402 : 1991 Mối hàn. Phương pháp thử uốn va đập.
▪TCVN 5403 : 1991 Mối hàn. Phương pháp thử kéo.
▪TCVN 4169 : 1985 Kim loại.Phương pháp thử mỏi nhiều chu trình và ít chu
trình.
▪TCVN 197 :1985 Kim loại.Phương pháp thử kéo.
▪TCVN 198 :1985 Kim loại.Phương pháp thử uốn.
3
CÔNG TÁC GIAO NHẬN MẶT BẰNG, ĐỊNH VỊ TIM, TRỤC
4
•Nhà thầu sẽ mời Chủ đầu tư, Đại diện đơn vị thiết kế, BQLDA đến tại địa
điểm thi công để làm thủ tục giao nhận mặt bằng, tim, tuyến, mốc, cao độ
thực tế, cao độ theo thiết kế, vị trí các gốc
•Cho công nhân chôn cố định ngay các cột BT cốt thép có kích thước 150mm
x 150mm x1.5m (đã chuẩn bị sẵn),tại các vị trí các gốc của công trình và sơn
đánh dấu cao độ chuẩn trên các cột dưới sự giám sát của các bên
•Tiến hành ngay công tác bảo vệ các cột mốc.
ĐỊNH VỊ MẶT BẰNG
5
•Căng dây nối các mốc chuẩn ở vị trí gốc để xác định đường bao của công
trình, sau đó tịnh tiến đường tim ra phía ngoài dọc theo đường biên của công
trình. Tiến hành xác định các trục tim, làm các giá ngựa định vị các trục bu
lông neo của công trình.
•Sau khi định vị mặt bằng xong, bên bộ phận xây dựng thi công xong phần
đài móng, lắp dựng cốt thép cổ móng xong, nhà thầu phân công cán bộ kỹ
thuật tiến hành lắp đặt bu lông neo theo đúng tim trục và cao độ như bản vẽ
thiết kế được duyệt. Sau khi lắp đặt bu lông neo xong, nhà thầu sẽ mời các
đơn vị có liên quan (chủ đầu tư, tư vấn giám sát, tư vấn thiết kế) để kiểm tra
và nghiệm thu vị trí tim trục và cao độ.
