BÀI GIẢNG LẬP TRÌNH TIỆN CNC HỆ FANUC
Cấu trúc một chương trình : % O1111; N10 G40 G49 G80 G94 G17 G21; Lệnh N20 T01.01 M06; N30 G54; ………………… .. . . .; N100 M98 ………………. M30; %
NHỮNG KHAI BÁO TỔNG QUÁT ĐẦU CHƯƠNG TRÌNH
Chọn mặt phẳng lập trình Để chọn mặt phẳng lâp trình, dùng các lệnh sau : G17 – mặt phẳng XY G18 - mặt phẳng ZX G19 - mặt phẳng YZ Với máy tiện CNC, mặt phẳng mặc định là ZX, nghĩa là khi bật máy lên máy lệnh G18 có hiệu lực.

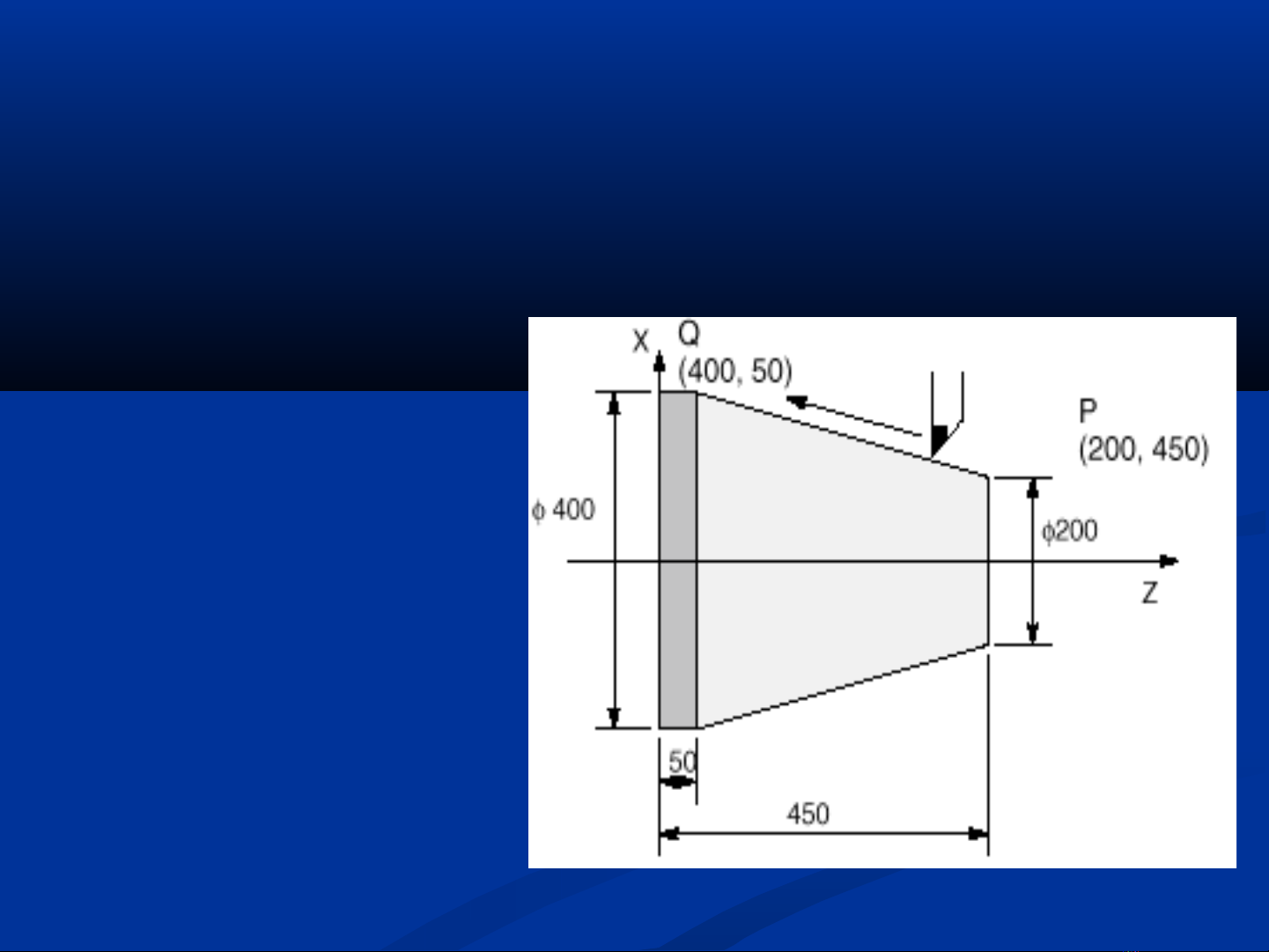

Chọn hệ tọa độ lập trình X_ Z_ - ghi theo tọa độ tuyệt đối. U_ W_ - ghi theo tọa độ tương đối. Theo cách ghi tuyệt đối, ta có tọa độ của điểm Q sẽ la ø: X400 Z50 Theo cách ghi tương đối, ta có tọa độ của điểm Q sẽ là : U200 W-400
Khai báo hệ đơn vị đo kích thước Với hệ FANUC việc khai báo đơn vị đo được thực hiện thông qua các lênh sau: G20 = hệ đo là in. G21 = hệ đo là mm. Trong một số hệ điều khiển khác, thí dụ như hệ FAGOR dùng G70 và G71 thay vì G20 và G21. Máy tiện bán sang Việt Nam, có thiết lập hệ đơn vị đo mặc định là mm. Nghĩa là khi bật máy lên, lệnh G21 có hiệu lực.
Khai báo đơn vị tốc độ cắt S G96 – Tốc độ cắt S có đơn vị là đơn vị/phút và không đổi trên toàn mặt gia công. Thí dụ : G96 S150. G97 - Tốc độ cắt có đơn vị là vg/ph, không đổi số vòng quay trục chính trong suốt quá trình gia công. Thí dụ : G97 S1500. G50 – Giới hạn số vòng quay tối đa. Thí dụ : G92 S5000
Tốc độ trục chính G97 G96
Tốc độ trục chính So sánh G96 và G97
Khai báo đơn vị lượng ăn dao F G98 – Đơn vị lượng chạy dao F là mm/ph hoặc inch/ph. Thí dụ G71G94 F100 cho lượng ăn dao là 100 mm/ph G99 - Đơn vị lượng chạy dao F là mm/vg hoặc inch/vg. Thí dụ G71G95 F0.3 cho lượng ăn dao là 0,3 mm/vg Trên máy tiện CNC bán sang Việt Nam, lệnh mặc định là G97 và G99. Lý do: Dao bền hơn, độ nhám bề mặt tốt hơn
Đơn vị nhập nhỏ nhất Đơn vị nhập nhỏ nhất là số gia nhỏ nhất mà hệ thống có thể chấâp nhận. Trong hầu hết các hệ điều khiển CNC, số gia nhỏ nhất là 0.001 mm và 0.0001 inch, 0.001o. Một số liệu nhập vào nhỏ hơn các giá trị trên đều được làm tròn.
Lập trình theo đường kính và bán kính Kích thước chi tiết tròn xoay thường được ghi theo đường kính. Vì vậy khi lập trình người ta cũng ghi theo đường kính. Cách ghi này là mặc định đối với máy tiện CNC (nếu muốn ghi theo bán kính phải thiết lập lại tham số No. 1006#3). Chú ý : Chiều sâu cắt theo trục X trong các chu trình lập sẵn (canned cycles G81, G82, G83, G84, G85, G87, G88, G89), bán kính R, tọa độ tâm tương đối I, K của cung tròn, lượng ăn dao F theo phương X là ghi theo bán kính.
Lệnh phụ trợ * Lệnh quay trục chính : M03 : trục chính quay cùng chiều kim đồng hồ. M04 : trục chính quay ngược chiều kim đồng hồ.
Lệnh phụ trợ M05 M30
Lệnh phụ trợ M08 : lệnh mở bơm tưới dung M06 : lệnh thay dao. dịch trơn nguội. Ví dụ : M06 T0505 M09 : lệnh mở bơm tưới dung dịch trơn nguội.
Chọn dụng cụ cắt Txxxx
Bảng thông số dụng cụ cắt  Thông tin dụng cụ gồm T, X, Z, F, R, I, K:  T: Số của dụng cụ cắt, thí dụ T02  X: Offset dao theo trục X (tính theo bán kính)  Z: Offset dao theo trục Z  F: Tư thế dao  R: Bán kính mũi dao  I: Lượng mòn theo X  K: Lượng mòn theo Z
Bảng thông số dụng cụ cắt Offset chiều dài dao Điểm chuẩn của dụng cụ cắt
CÀI ĐẶT HỆ TOẠ ĐỘ CHI TIẾT Cách 3 : Dùng G52 Lệnh G52 dùng để chỉ ra vị trí tọa độ cụ bộ so với gốc tọa độ hiện hành.
CÀI ĐẶT HỆ TOẠ ĐỘ CHI TIẾT Cách 3 : Dùng G52 Thí dụ gốc tọa độ phôi hiệân tại là G54. Vị trí hiện tại của dụng cụ là X200 Y160. Muốn dời gốc tọa độ tới vị trí X100 Y60 ta có thể viết lệnh như sau : G92 X100.0 Y100.0; G52 X100.0 Y60.0;
