CHƯƠNG 1
Cấu trúc động học của cấu
Nội dung chính của bài
2
Mục tiêu: Phân tích và tổng hợp cơ cấu về mặt cấu trúc
động học
Những khái niệm cần nắm được
CTM, khâu, khớp, chuỗi động, cấu
Bậc tự do của cơ cấu
Nguyên lý hình thành cơ cấu, nhóm tĩnh định
Những vấn đề mấu chốt:
Lập được lược đồ động học của một cơ cấu cho trước
Xác định số bậc tự do của một cơ cấu cho trước
Lập/lựa chọn cấu trúc cơ cấu khi cho trước một số đặc
điểm về chuyển động của khâu bị dẫn
Cấu tạo cơ bản của máy
=
Máy Nguồn năng lượng Cơ cấu
+
Các CTM
Các khâu
Các khớp
Cơ cấu
3
1. Định nghĩa và khái niệm
Chi tiết máy: những bộ phận không thể tháo rời nhỏ hơn của
cấu hay máy

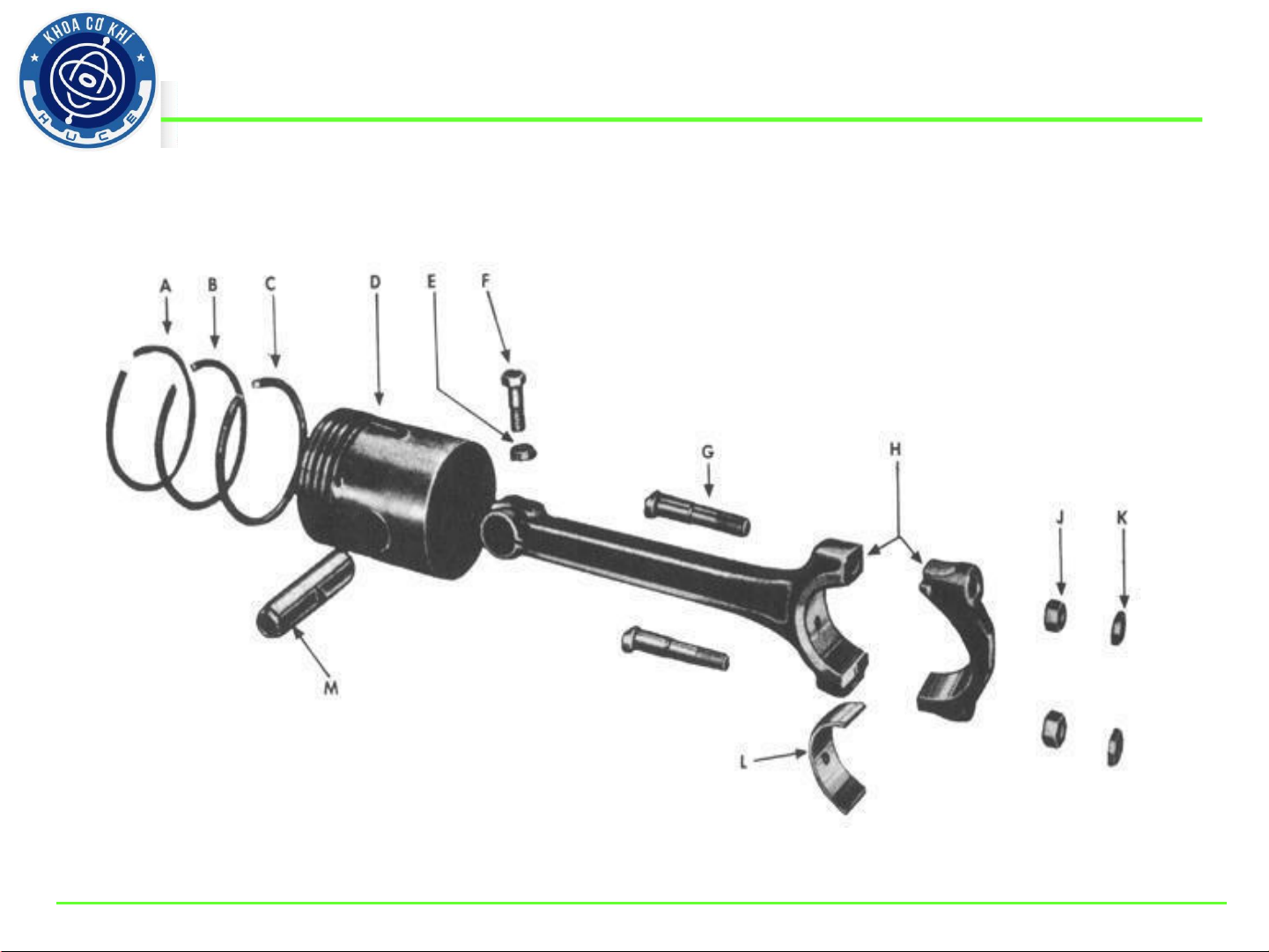

Các chi tiết máy trong cụm piston-thanh truyền (động đốt trong)
4
1.1. Khâu chi tiết máy
1. Định nghĩa và khái niệm
5
1.1. Khâu chi tiết máy
Khâu: Bộ phận có chuyển động tương đối với bộ phận
khác trong máy
Các khâu
Trục khuỷu
Thanh truyền
Piston
Xylanh
Van (2x)
Cam (2x)

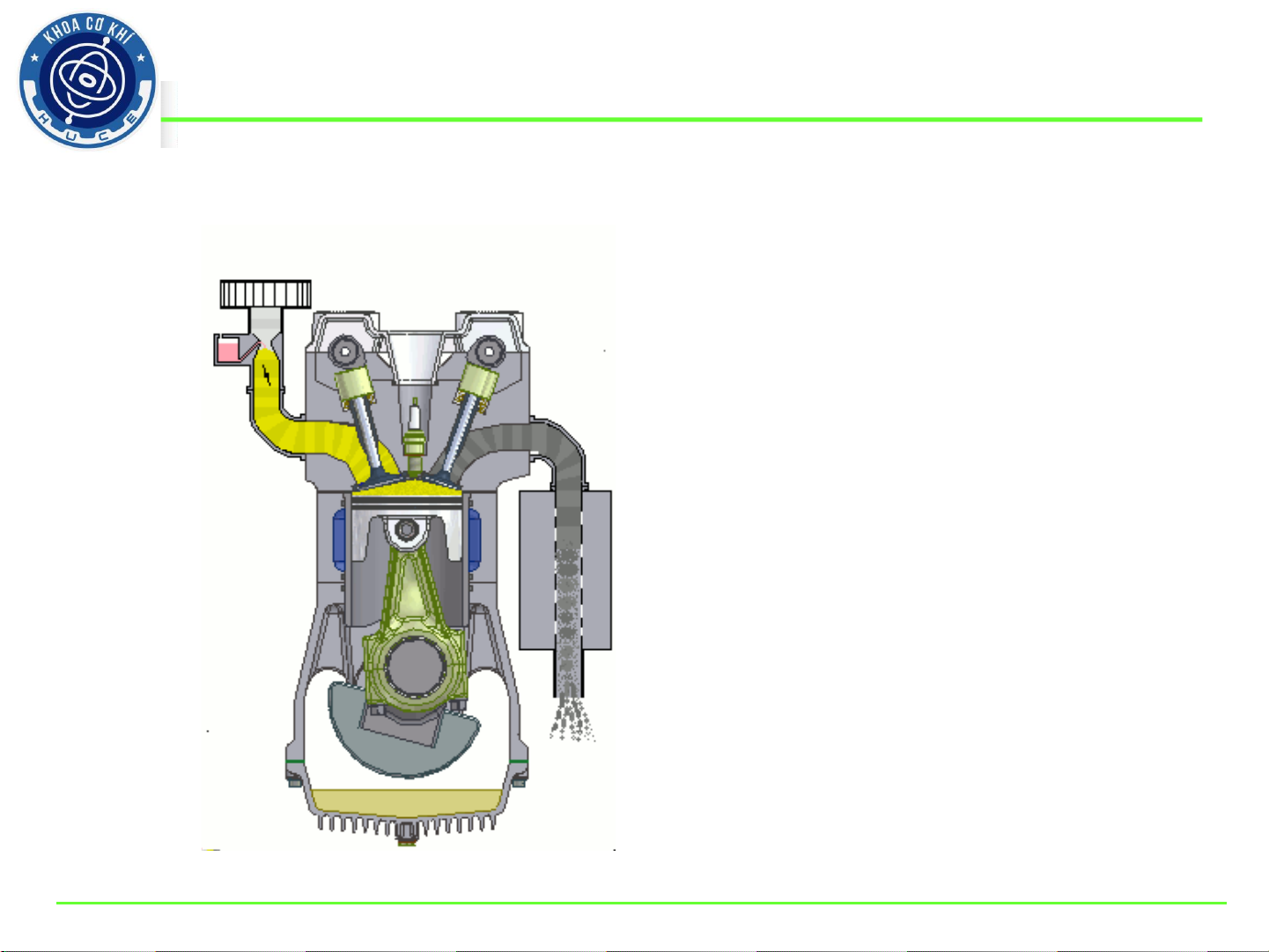

Mô hình động cơ đốt trong
