CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập – Tự do – Hạnh phúc
ĐÁP ÁN ĐỀ THI TỐT NGHIỆP CAO ĐẲNG NGHỀ KHÓA I
(2007-2010)
MÔN THI: LÝ THUYẾT CHUYÊN MÔN NGHỀ
Mã đề thi: DA OTO-LT36
Câu 1: (3 điểm)

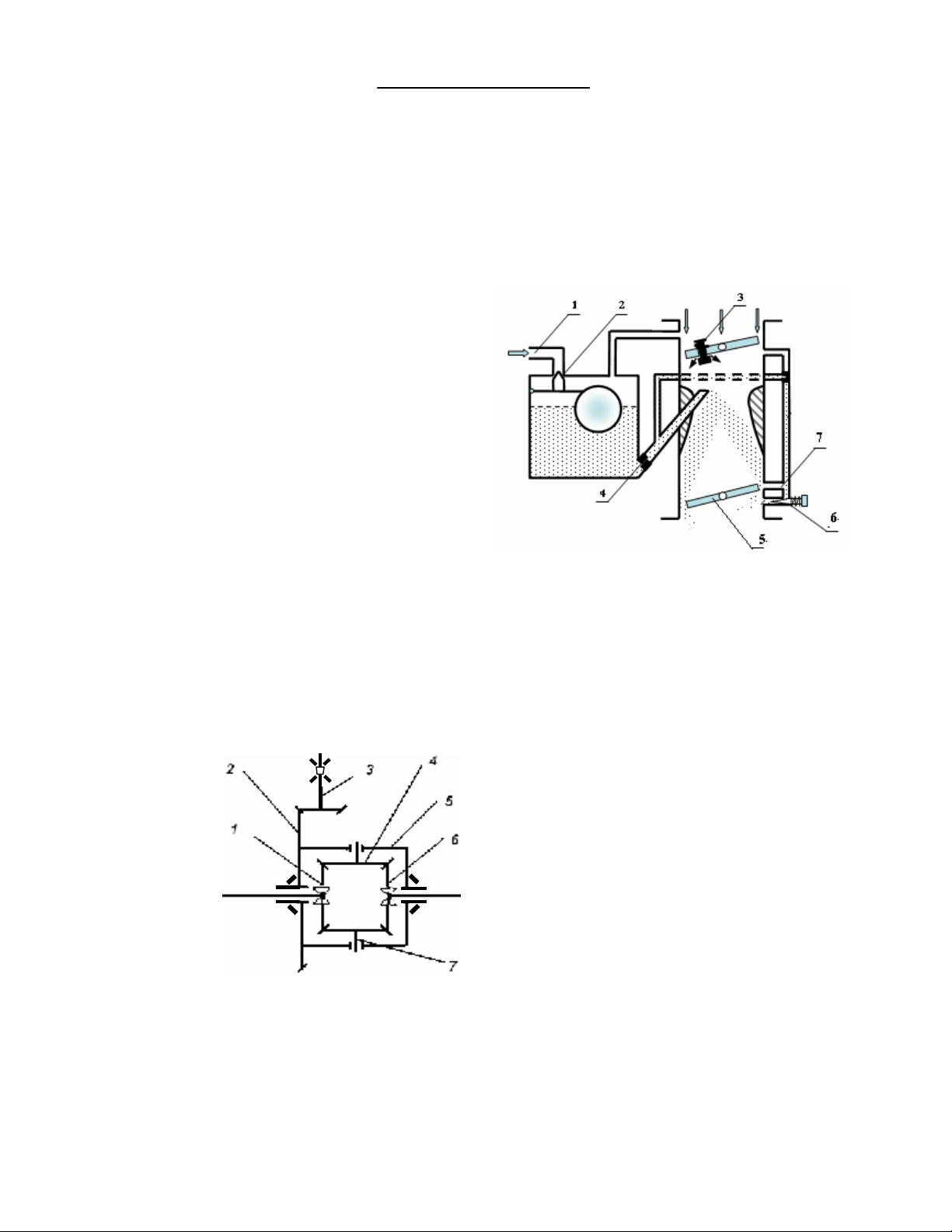

Điền chú thích và trình bày nguyên lý hoạt động của hệ thống cung cấp nhiên liệu động cơ
xăng dùng bộ chế hòa khí (theo hình vẽ)
1- Đường xăng vào
2- Kim 3 cạnh
3- Van tiết lưu
4- Gíclơ chính
5- Bướm ga
6- Vít chỉnh không tải
7- Lỗ van không tải
Nguyên lý hoạt động
ở kỳ hút: Không khí qua bộ chế hoà khí, qua họng khuyếch tán tạo độ chân không lớn.
Nhiên liệu được hút qua gíclơ chính qua vòi phun vào họng của bộ chế hoà khí. Nhiên liệu
phun ra được xé nhỏ là do sự chênh lệch tốc độ của không khí và dòng nhiên liệu.
Nhiên liệu bay hơi hòa trộn với không khí tạo hỗn hợp trong buồng đốt.
Câu 2: (2 điểm)
Điền chú thích và trình bày nguyên lý làm việc của cầu chủ động loại đơn (theo hình vẽ).
1,6. Bánh răng mặt trời;
2. Bánh răng vành chậu;
3. Bánh răng quả dứa;
4. Bánh răng hành tinh;
5. Vỏ vi sai;
7. Trục chữ thập
Hoạt động :
- Khi ôtô chuyển động thẳng (lực cản của hai bên bánh xe như nhau): hai bánh răng
bán trục quay cùng một vận tốc góc, các bánh răng hành tinh không quay quanh trục của nó
mà chỉ có tác dụng như một nêm làm cho hai bánh răng mặt trời quay như nhau, khi đó toàn
bộ cơ cấu vi sai quay thành một khối.
- Khi ôtô quay vòng (lực cản của hai bên bánh xe khác nhau): hai bánh răng bán trục
quay với hai tốc độ góc khác nhau làm cho các bánh răng bán trục vừa quay quanh trục của
nó vừa quay quanh trục của bánh răng mặt trời.
2
Câu 3: (2 điểm)

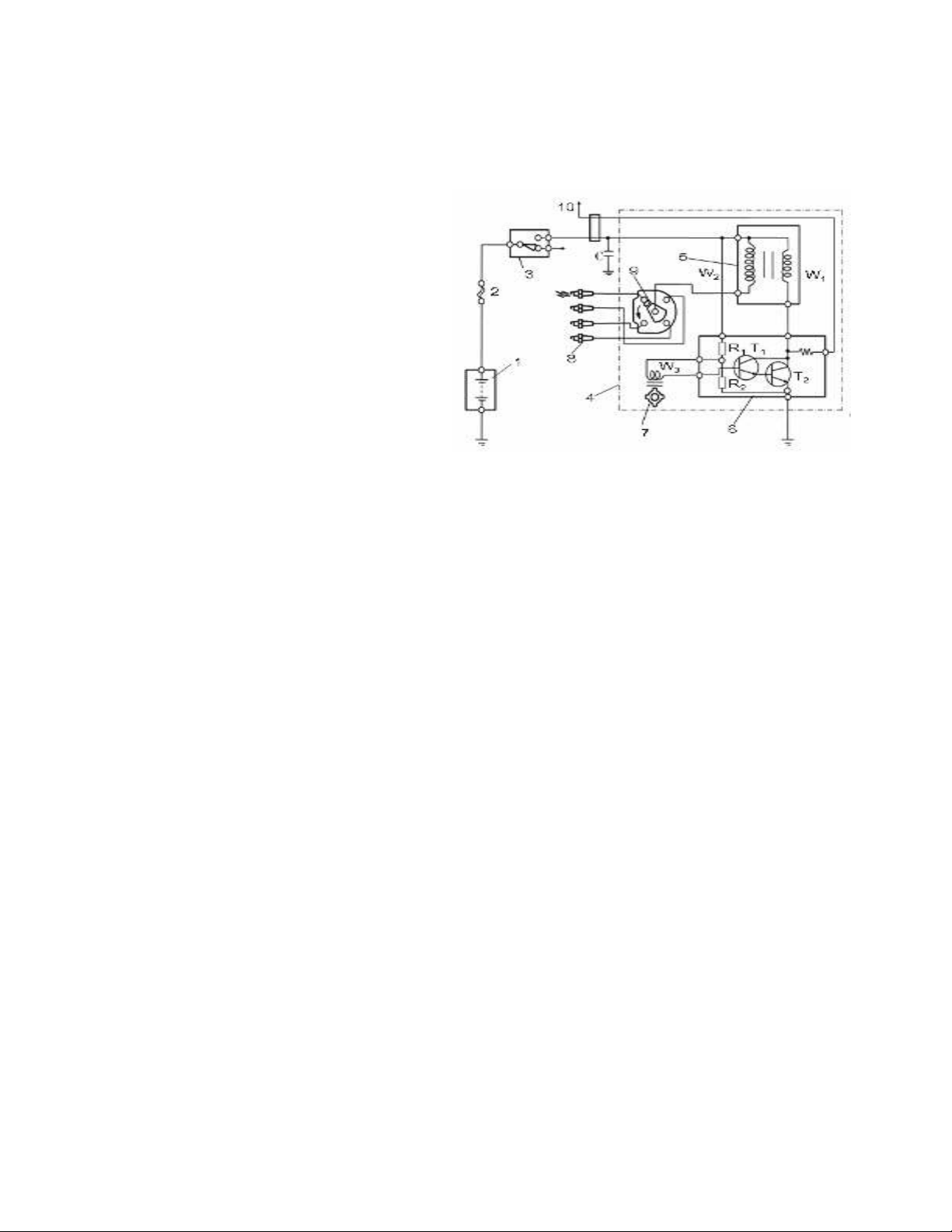

Điền chú thích và trình bày nguyên lý hoạt động của hệ thống đánh lửa bán dẫn không tiếp
điểm (theo sơ đồ).
* Sơ đồ:
1.Ắc qui
2. Cầu chì
3. Khoá điện
4. Đen cô tích hợp
5. Bô bin
6. Cụm tranzistor
7. Rô to
8. Bugi
9. Con quay chia điện
10. Dây nối đến đồng hồ vòng quay
W1: Cuộn sơ cấp bô bin
W2: Cuộn thứ cấp bô bin
W3: Cuộn điều khiển
T1,T2: Tranzistor
R1,R2: điện trở
C: tụ điện
* Hoạt động:
+ Bật khoá điện:
- Động cơ chưa nổ: độ chênh áp giữa cực B và C chưa đến ngưỡng để Tranzistor T1, T2
dẫn nên T1, T2 khoá, không có dòng sơ cấp qua cuộn W1.
- Khi động cơ nổ: rô to 7 quay, khi vấu rô to quét qua cuộn dây W3 nối mạch từ nam
châm làm mạch từ biến thiên qua cuộn dây W3, cuộn W3 xuất hiện SĐĐ xoay chiều. Khi
đầu B dương T1, T2 dẫn có dòng sơ cấp chạy qua cuộn W1 bô bin, sau đó đầu B lại âm
làm T1, T2 khoá, ngắt dòng sơ cấp qua W1 đột ngột cảm ứng cuộn W2 xuất hiện SĐĐ cao
áp phóng lửa ra điện cực bugi.
