ÑAÏI HOÏC SÖ PHAÏM KYÕ THUAÄT TP.HCM
KHOA: CKM
BỘ MÔN: CNTĐ
ÑEÀ THI MOÂN: CN CAD/CAM_CNC CB
Maõ moân hoïc: CACC320224
ÑEÀ SỐ: 01. Đề thi có 01 trang.
Thôøi gian: 70 phuùt
Ñöôïc söû duïng taøi lieäu
Caâu 1(2 điểm): Choïn moät caâu traû lôøi ñuùng döôùi ñaây (Ghi vào giấy bài làm)
Các câu hỏi sau đây sử dụng phôi có kích thước: 150x100x20 mm.
Chuẩn lập trình đặt tại góc trái, trên mặt phôi. Chuẩn gia công trùng với chuẩn lập trình.
1. Sử dụng dao phay ngón Ø16.08 để gia công đoạn chương trình sau:
N20 G0 G90 X67.5 Y50. Z2. S1400 M3
N25 G1 Z-5. F200
N30 G2 G91 X0 Y0 I7.5 J0
N35 G1 G90 Z2.
Sau khi thực hiện xong câu lệnh N35, chi tiết sẽ gia công được lỗ trụ có đường kính là:
a. 30.92 b. 31.16
c. 31.08 d.30.96
2. Sử dụng dao phay ngón Ø16.08 để gia công đoạn chương trình sau:
N20 G0 G90 X67.5 Y50. Z2. S1400 M3
N25 G1 Z-5. F200
N30 G2 G91 X0 Y0 I__ J0
N35 G1 G90 Z2.
Sau khi thực hiện xong câu lệnh N35, yêu cầu gia công được lỗ trụ có đường kính làØ30±0.02 thì giá trị I trong
câu lệnh N30 phải là:
a. 7.5 b. 6.96
c. 31. d. 7.06
3. Sử dụng dao phay ngón Ø16.08 (D02=8.01) để gia công đoạn chương trình sau:
N20 G0 G90 X67.5 Y50. Z2. S1400 M3
G1 Z-5. F200
G41 D02 G1 G91 X14.02
G2 G91 X0 Y0 I-14.02 J0
G40 G1 G90 X67.5
N35 G1 G90 Z2.
Sau khi thực hiện xong câu lệnh N35, chi tiết sẽ gia công được lỗ trụ có đường kính là:
a. 15.04 b. 30.04
c. 31.04 d. 28.04
4. Nếu sau khi lập trình sử dụng hiệu chỉnh bán kính dao phay ngón Ø12 mà muốn gia công với dao phay ngón
Ø11 thì phải?
a. Nhập lại ô nhớ chứa giá trị bán kính bù dao b. Nhập lại chương trình.
c. Lập trình lại từ đầu. d. Không cần chỉnh sửa gì.
5. Cho đoạn chương trình sau:
N5 G81 G98 G90 Z-10. R3. F200
N10 G80 G91 X30. Y25.
N20 M99
Trước khi gọi chương trình, dao ở vị trí X20. Y20. Phôi có kích thước 120x80x20. Chuẩn lập trình tại góc trái,
trên mặt của phôi. Gọi đoạn chương trình trên lặp 6 lần thì máy sẽ gia công được số lỗ là?
a. 2 b. 3
c. 6 d. 12
6. Nếu không lập trình giá trị Q của chu trình khoan thì?
a. Máy sẽ báo lỗi. b. Bộ điều khiển tự phát sinh giá trị Q mặc định.
c. Máy sẽ gia công một lần xuống dao. d. Giá trị Q sẽ tự phát sinh phụ thuộc vào giá trị Z.
7. Nếu không lập trình giá trị P của chu trình khoan thì?
a. Máy sẽ báo lỗi. b. Bộ điều khiển tự phát sinh giá trị P mặc định.
c. Máy sẽ gia công một lần xuống dao. d. Giá trị P sẽ tự phát sinh phụ thuộc vào giá trị Z và R.
8 . Leänh G78 X23.56 Z-15 P1220 Q100 F2 ñeå tieän ren ngoaøi:
a. M23 c. M24
b. M25 d. M26
9 . Doøng leänh G78 P030060 Q100 R0.1, coù Q laø:
a. Chieàu saâu moãi laùt caét c. Löôïng dö gia coâng tình
b. Löôïng dòch dao ngang d. Chieàu saâu lôùp caét ñaàu tieân
Cho ñoaïn chöông trình sau:
N5 G82 G98 Z-10 R3 f200
N10 G91 G0 X20
N20 G80 G90
N25 M99
10. Neáu goïi ñoaïn chöông trình treân 6 laàn thì maùy seõ thöïc hieän ñöôïc toång soá chu trình khoan laø:
a. 7 c. 10
b. 12 d. 6

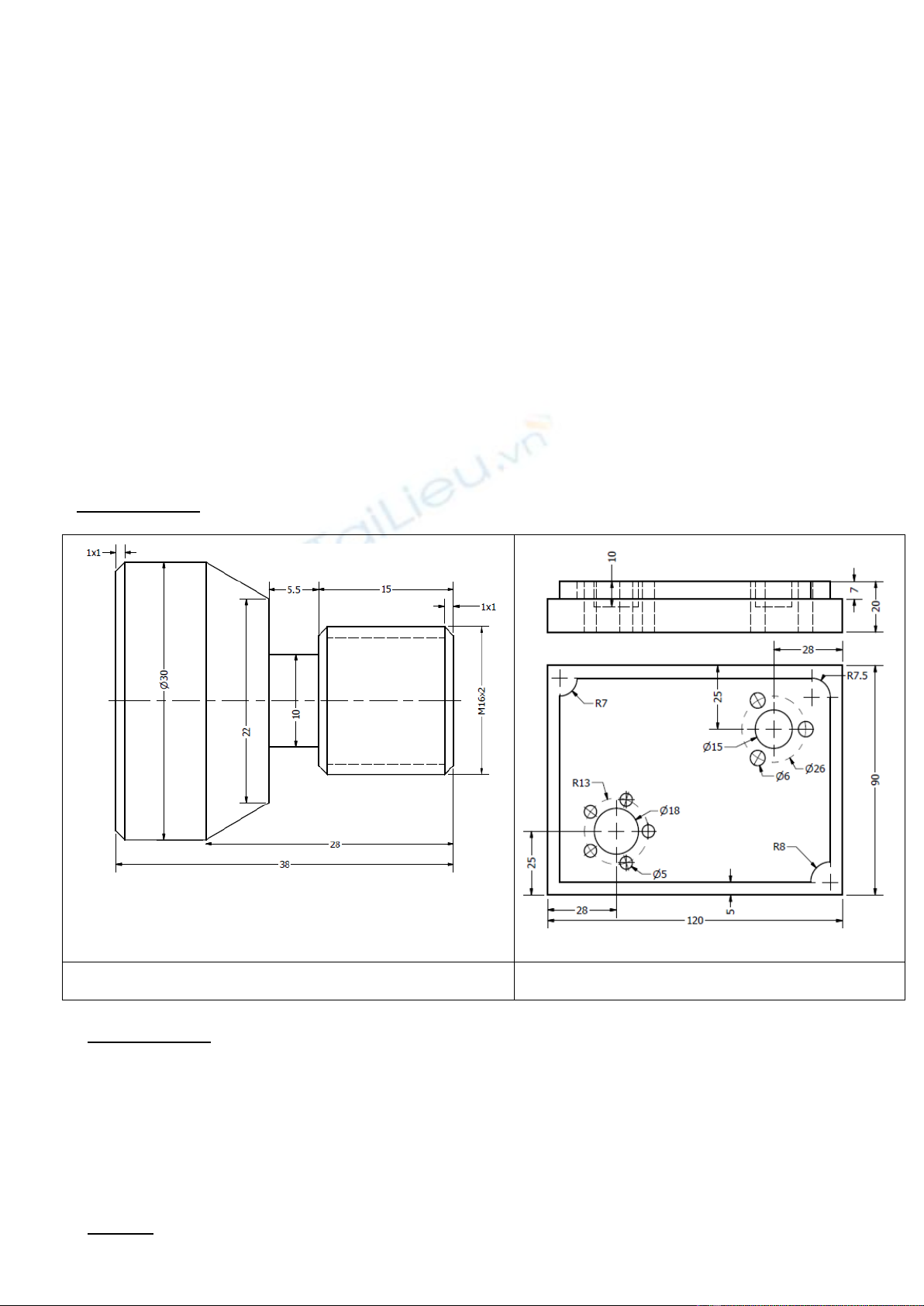

Câu 2 (4 điểm): Viết chương trình NC gia công chi tiết hình 1.
Hình 1
Hình 2
Câu 3 (4 điểm): Viết chương trình NC gia công chi tiết hình 2.
Ghi chú:
Caùn boä coi thi khoâng ñöôïc giaûi thích ñeà thi
Ngaøy 18 thaùng 11 naêm 2014
Tröôûng boä moân
Soá hieäu: BM1/QT-KÑ-RÑTV/00.
