1. Giớ i thiệ u về mô hình MIKE 21 FM
- Mike là bộphầ n mềm củ a việ n ThuỷLợ i Đan Mạ ch đư ợ c ứ ng dụ ng trong việ c tính toán
về thuỷ lự c, tài nguyên và môi trư ờ ng nư ớ c, bao gồ m cả trong sông, vùng cử a sông, ven
biể n và biể n… Bộ phầ n mề m này đãđư ợ c ứ ng dụ ng khá hiệ u quảtrong thự c tếtạ i nhiề u
quố c gia trên thếgiớ i.
- Trong bộphầ n mề m Mike có chia ra làm nhiề u mô hình, nhưMike Zero, Mike_11,
Mike_21, Mike_3, Mike_She…
- Trong bài này ta quan tâm chủyế u tớ i hai phầ n chính, đó là Mike Zero và Mike_21.
1) Mike Zero: Đây là 1 phầ n quan trọ ng trong mô hình Mike, tấ t cảcác thông số đầ u
vào cũng nhưcác phư ơ ng án mô phỏ ng, các điề u kiệ n biên… đề u đư ợ c thiế t lậ p
thônng qua Mike Zero.
2) Mike_21: Là mô hình dòng chả y mặ t 2D, mô hình Mike_21 đư ợ c ứ ng dụ ng để mô
phỏ ng các quá trình thuỷ lự c và các hiệ n tư ợ ng về môi trư ờ ng trong các hồ , các
vùng cửa sông, vùng vịnh, vùng ven bờ và các vùng biể n.
- Mô hình Mike_21 bao gồ m mộ t sốcác Module sau:
+ Hydrodynamic (HD)
+ Transport (TR)
+ ECO Lab (EL)
Hư ớ ng dẫ n sử dụ ng M IKE 21FM (HD)
3
+ Mud Transport (MT)
+ Sand Transport (ST)
Trong các module củ a mô hình Mike_21 thì Module thuỷ độ ng lự c (Hydrodynamic HD)
là module cơ bả n nhấ t, nó cung cấ p chế độ thuỷ độ ng lự c làm nề n tả ng cho quá trình tính
toán củ a các module thuỷ lự c khác.
- Trong nghiên cứ u này ta sẽbư ớ c đầ u khai thác module HD củ a Mike-21 Flow Model FM,
và sau đây sẽlà mộ t số bư ớ c cơ bả n để có thể chạ y module thuỷ độ ng lự c (HD)
- Bài toán mẫ u đư ợ c đặ t ra là sửdụ ng mô hình Mike_21 để quan trắ c sựdao độ ng mự c
nư ớ c và vậ n tố c dòng chảy củ a vùng biể n nằ m giữ a Đan Mạ ch và Thụ y Điể n.
2. Các dữ liệ u đầ u vào củ a Mike21 FM:
2.1 Thiế t lậ p lư ớ i tính toán.

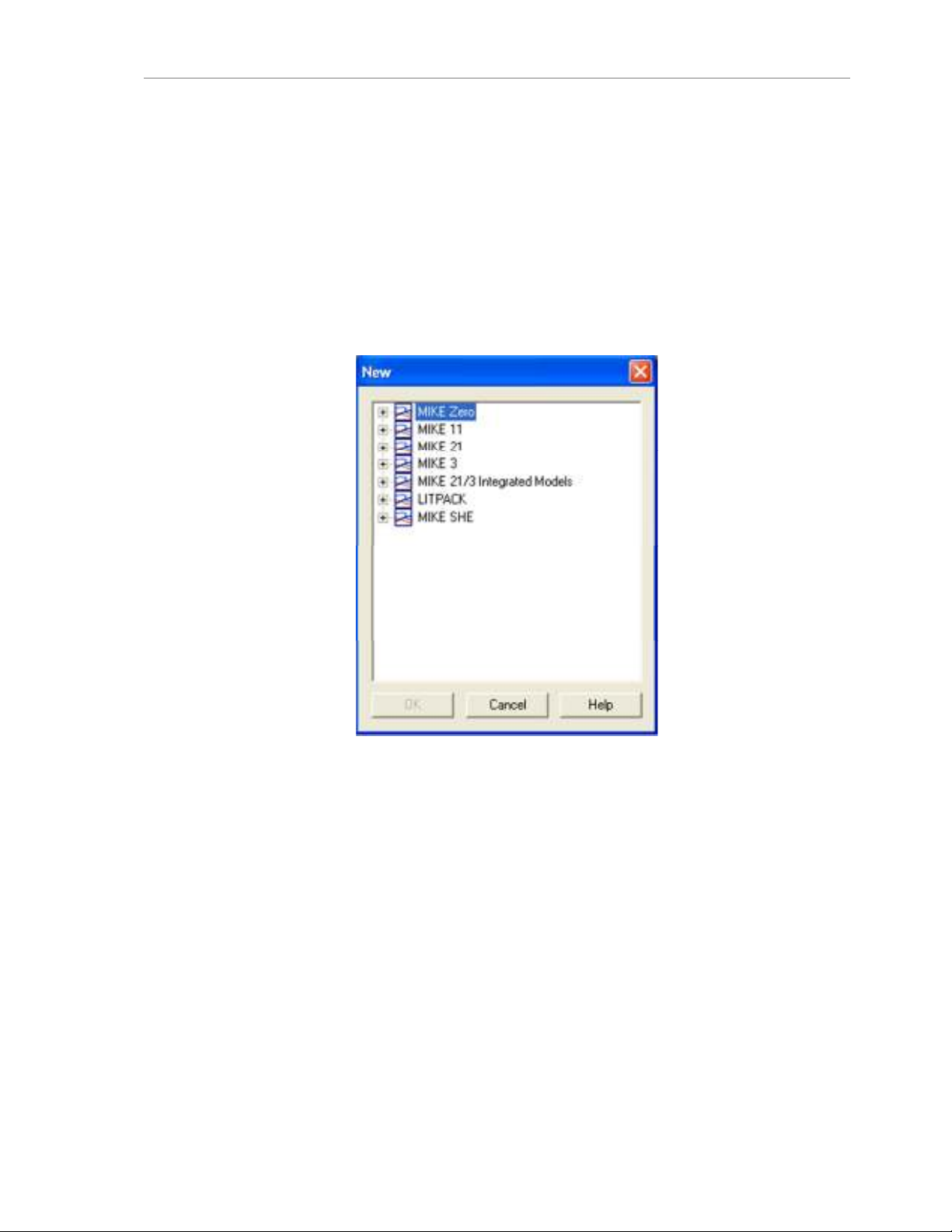

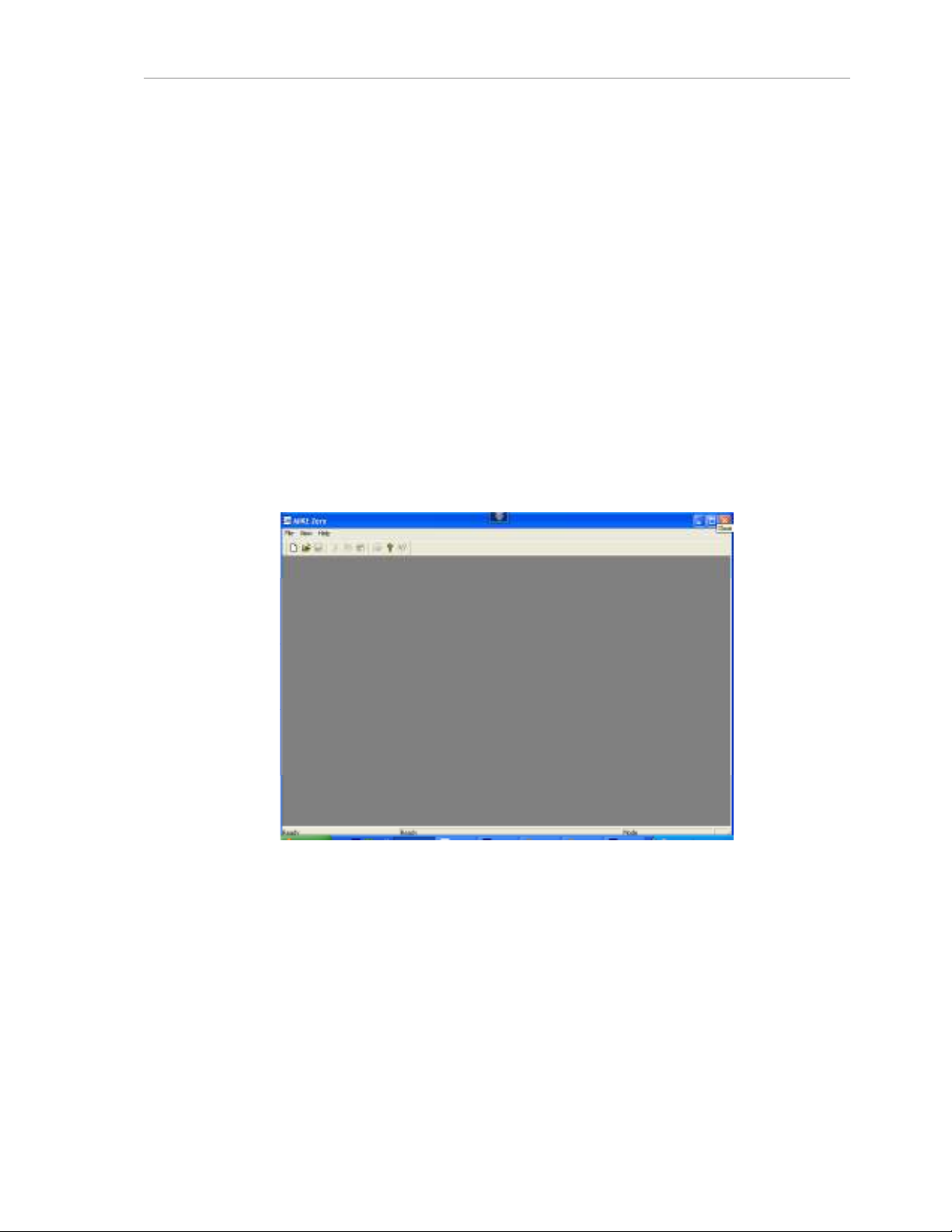

Cử a sổ làm việ c sau khi kích hoạ t chư ơ ng trình Mike 21
2.1.1 Tạ o file .mdf từ file số liệ u thô .xyz
Ta sẽbắ t đầ u việ c tạ o lư ớ i tính toán bằ ng công cụMesh Generator:
- Sau khi nhấ n chuộ t vào New, chư ơ ng trình Mike sẽhiệ n ra cử a sổnhưHình I.1.1 ở
dư ớ i.
- Chọ n Mike Zero
- Trong Mike Zero, chọ n công cụMesh Generator
Hư ớ ng dẫ n sử dụ ng M IKE 21FM (HD)
4

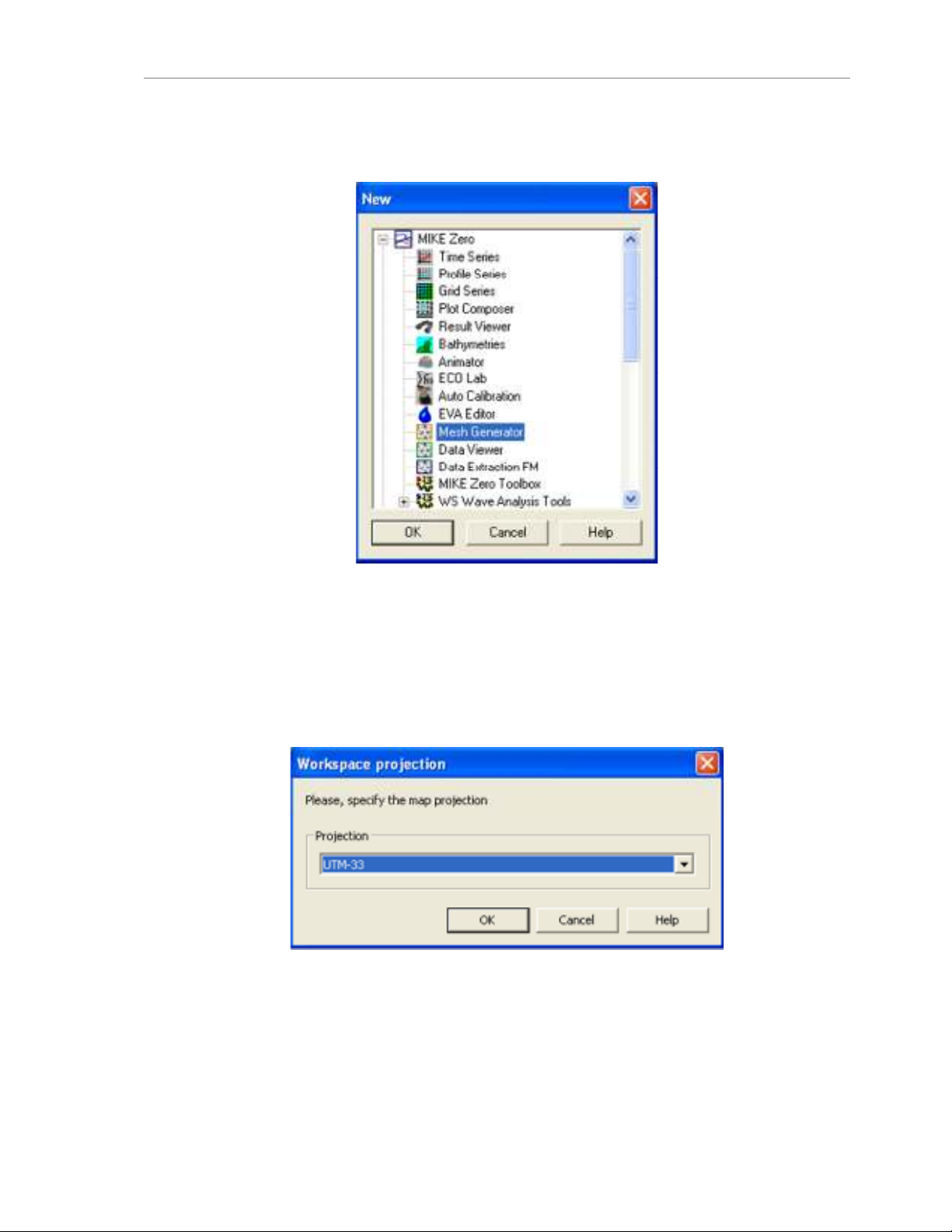

(New Mike Zero  Mesh Generator)
Hình I.1.1: Công cụ thiế t lậ p lư ớ i trong Mike Zero
Sau khi khở i độ ng Mesh Generator cử a sổWorkspace projection sẽhiệ n ra nhưtrong
Hình I.1.2 và ta phả i xác định hệquy chiế u củ a khu vự c nghiên cứ u. Nhưtrong ví dụnày ta
sẽchọ n hệquy chiế u củ a vùng tính là UTM-33.
Hình I.1.2: Cử a sổ chọ n hệ quy chiế u cho khu vự c tính toán
Sau khi chọ n Projection ta sẽcó lư ớ i ô toạ độ củ a vùng tính toán nhưtrong hình dư ớ i.
Hư ớ ng dẫ n sử dụ ng M IKE 21FM (HD)
5
Hình I.1.3: Lư ớ i ô toạ độ củ a vùng làm việ c
Tiế p theo, ta cầ n có file sốliệ u thô (dạ ng file.xyz), trong đó mỗ i điểm thuộ c đư ờ ng
bờhay các vịtrí độ sâu sẽ đư ợ c mô tảbở i 3 giá trị: x, y, và z. Trong đó x và y là toạ
độ củ a điể m đư ợ c xác định theo hệkinh vĩ độ (Long/Lat), còn z là ID(đố i vớ i file
đư ờ ng bờ) hoặ c là độ sâu (đố i vớ i file độ sâu).
Các file có dạ ng nhưtrong hình sau:
File đư ờ ng bờvớ i thứtựcác cộ t lầ n lư ợ tlà: kinh độ , vĩ độ và ID củ a đư ờ ng bờ
(đư ợ c quy định là 1):

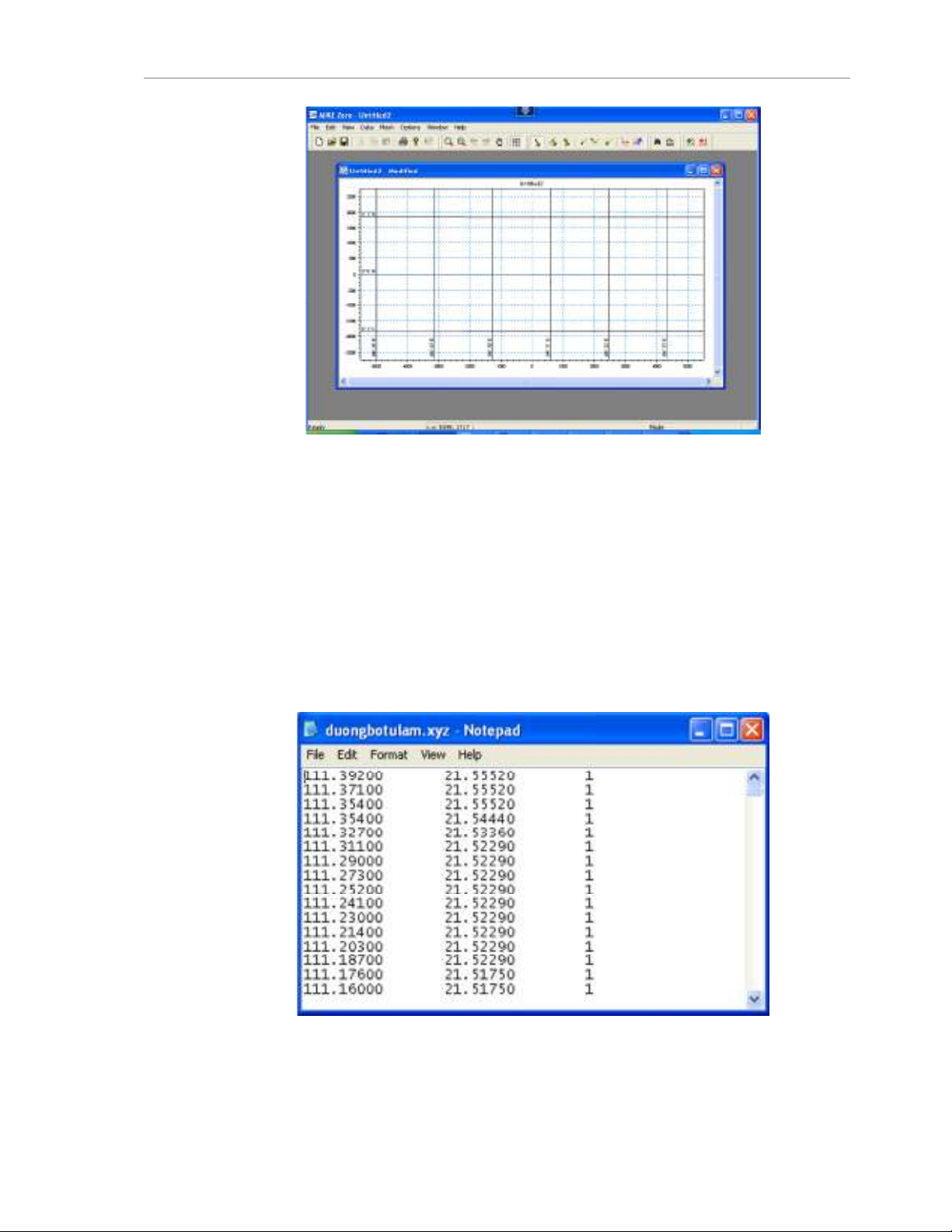

Hình I.1.4:File Shoreline.xyz
