Prepared by MSc Luong manh Ba

Chương VII: Ký pháp đối thoại và thiết kế

Tổng quan

Đối thoại là mức độ ngữ nghĩa của HCI. Nó khá giống với kịch bản của 1 vở diễn, trừ ND và đôi khi cả MT, có khá nhiều lựa chọn. • Ký pháp dùng để mô tả đối thoại có thể là:

i) Lưu đồ: dễ dàng lĩnh hội ii) Văn bản: Dễ hơn cho phân tích hình thức

• Đối thoại liên kết với:

i) Ngữ nghĩa của HT, cái mà nó thực hiện ii) Biểu diễn của HT: dáng vẻ như thế nào

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 142

Prepared by MSc Luong manh Ba

Tổng quan (tiếp)

• Mô tả hình thức có thể dùng phân tích cho:

i) các hành động không nhất quán ii) khó khăn của các hành động dự trữ iii) các mục còn thiếu iv) các lỗi tiềm ẩn

Nội dung 1)Đối thoại là gì? 2) Ký pháp đồ hoạ 3) Ký pháp văn bản 4) Ngữ nghĩa đối thoại + Thí dụ

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 143

Prepared by MSc Luong manh Ba

7.1 Khái niệm về đối thoại

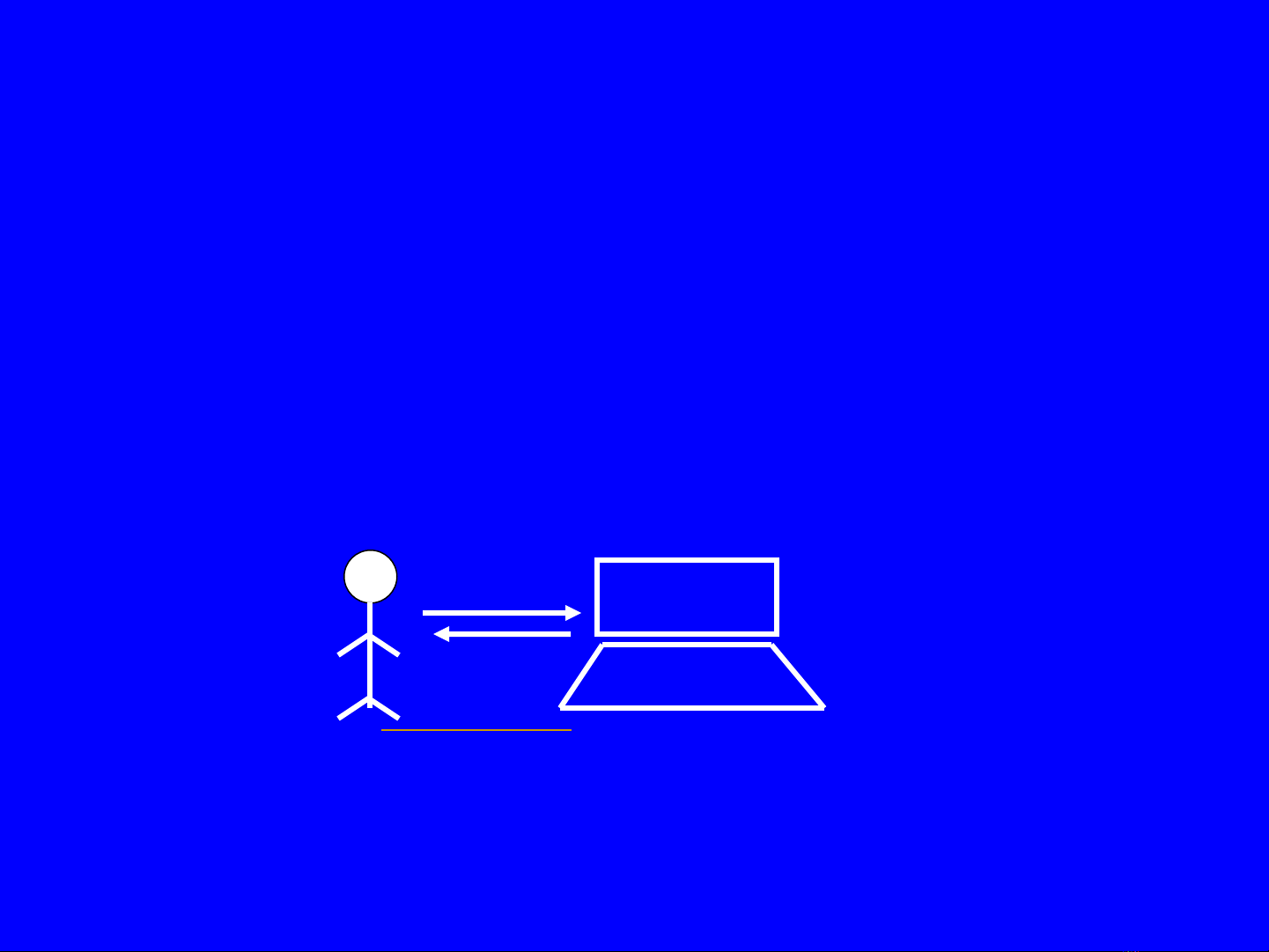

- Đối thoaị ngược với độc thoại, đó là sự trao đổi giữa 2 thành phần - Trong thiết kế tương tác người-máy, đối thoại có nhiều nghĩa riêng biệt đó là cấu trúc của trao đổi giữa ND và HT máy tính.

Y/c

T/L

Đối thoại

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 144

Prepared by MSc Luong manh Ba

Đối thoại là gì?

3 mức độ của cấu trúc: 1) Mức độ từ vựng: là mức độ thấp nhất. Đó là hình

dạng, biểu tượng, phím nhấn

2) Mức độ cú pháp: Thứ tự và cấu trúc của đầu vào, đầu ra (trong ngôn ngữ tự nhiên đó là ngữ pháp xây dựng câu).

3) Mức độ ngữ nghĩa: ý nghĩa của trao đổi theo thuật

ngữ hiệu quả trên cấu trúc dữ liệu bên trong của MT và hoặc với thế giới bên ngoài Trong giao tiếp ND (User Interface), thuật ngữ đối thoại thường đồng nghĩa với mức độ cú pháp. HUT, Falt. of IT

Prepared by MSc Luong manh Ba

Đối thoại con người có cấu trúc

- Ngược với đàm thoại ND, đối thoại với MT thường có cấu trúc và bị ràng buộc. Tuy nhiên cũng có những đàm thoại có cấu trúc và thường diễn ra khi có nhiều bên (con người) tham gia. - Các thành viên có thể trả lời những câu đã xác định trước. Tuy nhiên cũng có thể phụ thuộc các tình huống khác nhau, không lường trước.

- Trong giao tiếp Người - máy, nhiều khi cũng không xác định hết các tình huống và nhiều khi máy đưa ra các thông báo khó lường=>cú pháp liên kết với ngữ ngiã ứng dụng?

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 146

Prepared by MSc Luong manh Ba

Ký pháp thiết kế đối thoại

- Một số các kỹ sư MT khá quen thuộc với một số ký pháp. vậy tại sao lại cần đến ký pháp đặc biệt? Chúng ta đã có các NNLT thì tại sao không dùng chúng?

- NNLT với các cấu trúc không đủ dể mô tả. Chúng ta muốn tách riêng phân tích và tách các phần tử giao tiếp của chương trình khỏi ngữ cảnh tính toán của nó.

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 147

Prepared by MSc Luong manh Ba

7.2 Ký pháp đồ hoạ

Nội dung 1. Mạng dịch chuyển trạng thái (STN) 2. Mạng dịch chuyên trạng thái phân cấp (HSTN) 3. Đối thoại tương tranh và bùng nổ tổ hợp 4. Lưu đồ luồng (Flow Chart) 5. Lưu đồ JSD (Jackson Structured Design)

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 148

Prepared by MSc Luong manh Ba

Mạng dịch chuyển trạng thái

• Mạng dịch chuyển trạng thái đã được sử dụng

từ rất sớm để mô tả đối thoại (1960)

• Dùng 2 đối tượng để mô tả:

- Circle: mô tả tả 1 trạng thái của HT - Mũi tên: mô tả dịch chuyển trạng thái - hành động hay sự kiện. Trên mũi tên có thể có nhãn.

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 149

Prepared by MSc Luong manh Ba

Mạng dịch chuyển trạng thái (tiếp)

Thí dụ mạng STN biểu diễn công cụ vẽ menu gồm vòng tròn và đường

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 150

Prepared by MSc Luong manh Ba

Thí dụ (tiếp)

Hoạt động của HT: - “Menu” là trạng thái trong đó HT đợi ND nhấn “circle”

hay “line” từ menu

- “Circle2” là trạng thái sau khi ND chọn vòng tròn trung

tâm và đợi một điểm trên vòng ngoài

- “Circle1” là trạng thái HT đợi ND chọn vòng tròn trung tâm. Nếu ND chọn 1 điểm, HT chuyển sang trạng thái “Circle2” .

- Trạng thái “Start”, “Finish” là các trạng thái không thật. Nó giúp cho ta dễ theo dõi khi biểu diễn đối thoại phức tạp.

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 151

Prepared by MSc Luong manh Ba

Mạng dịch chuyển trạng thái phân cấp

• Được sử dụng khi đối thoại khá phức tạp.

Người ta chia đối thoại thành các đối thoại nhỏ (sub-dialog)

• Thí dụ như main menu có 3 lựa chọn (3 sub

menu) được biểu diễn bởi 1 đồ thị menu và có text menu => Biểu diễn HT đầy dủ nhờ STN phân cấp.

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 152

Prepared by MSc Luong manh Ba

Thí dụ - STN phân cấp

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 153

Prepared by MSc Luong manh Ba

Sử dụng STN phân cấp

- Sử dụng STN có thể là một xuất phát tốt để tạo ra mẫu thử.

- Trong trường hợp đơn giản nhất có thể dùng giấy: vẽ bằng tay hay in từ máy tính.

- Có thể duyệt toàn bộ kịch bản với ND hay khách hàng => giải thích nhờ STN

- Có thể dùng máy tính với Hypercard hay Macromedia Director để vẽ mỗi trạng thái.

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 154

Prepared by MSc Luong manh Ba

Đối thoại tương tranh

- STN có thể rất tốt khi biểu diễn đối thoại tuần tự, chọn hay lặp.

- Tuy nhiên nó sẽ dần kém đi tác dụng nếu phải biểu diễn các phần tương tranh.

- Xét thí dụ một hội thoại đơn giản kiểu văn bản trong một hệ STVB

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 155

Prepared by MSc Luong manh Ba

Đối thoại tương tranh (tiếp)

Hộp lựa chọn chứa 3 fím Toggle. Mỗi fím cho 1 tình huống: đậm, nghiêng hay gạch chân.

Một đoạn VB có thể là nghiêng, đậm hay gạch dưới và cũng có thể là bất kỳ tổ hợp nào của 3 thuộc tính trên.

Nếu chúng ta nhìn riêng mỗi phím chúng ta có 1 STN 2 trạng thái (hình trang bên). Tuy nhiên, nếu ta muốn biểu diễn tổ hợp trạng thái, cần tổ hợp lưu đồ.

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 156

Prepared by MSc Luong manh Ba

Đối thoại tương tranh (tiếp)

Tổ hợp đậm và nghiêng

Đồ thị STN đơn

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 157

Prepared by MSc Luong manh Ba

Đối thoại tương tranh (tiếp) n toggles => 2n trạng thái

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 158

Prepared by MSc Luong manh Ba

Flow charts

- Quen thuộc với Người LT

- Hộp là quá trình hay là một quyết định

- Sự kiện không phải là trạng thái

- Sử dụng nhiều loại hộp khác nhau để biểu diễn các hoạt động khác nhau và nó quan hệ kiểu hướng NLT hơn là hướng ND.

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 159

Prepared by MSc Luong manh Ba

Flow charts (tiếp)

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 160

Prepared by MSc Luong manh Ba

Lưu đồ JSD

- Ra đời sau Flow Diagram

- Được dùng trong nhiều khía cạnh của TA

- Thích hợp với cấu trúc đối thoại hình cây

- Kém diễn tả song sáng sủa hơn. Nó gần giống như HTA. Tuy nhiên nó chính xác hơn Trang bên, JSD diễn tả một HT nhân sự. HT cho phép cập nhật thông tin về nhân sự: bổ sung, hiện, xoá,...

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 161

Prepared by MSc Luong manh Ba

Lưu đồ JSD (tiếp)

JSD biểu diễn các chức năng của 1 HT nhân sự

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 162

Prepared by MSc Luong manh Ba

7.3 Ký pháp văn bản

Các ký pháp • Văn phạm • Luật sản xuất • CSP (Communicating Sequential Process) • Thí dụ

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 163

Prepared by MSc Luong manh Ba

7.3.1 Văn phạm

• Văn phạm hình thức cũng được dùng khá phổ biến như một ký pháp văn phạm. BNF là một dạng hay dùng như trong mô tả NNLT và trong mô tả giao tiếp • Cú pháp BNF

expr ::= empty | atom expr | `(' expr `)' expr

=> Biểu thức: rỗng/ biểu thức nguyên tố/....

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 164

Prepared by MSc Luong manh Ba

7.3.1 Văn phạm (tiếp)

• Đa dạng hơn biểu thức chính qui hay STN • Không có biểu diễn tương tranh • Có các công cụ để thực hiện như trên Unix có công cụ “yacc” hay “lex” cho văn phạm chính qui

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 165

Prepared by MSc Luong manh Ba

7.3.2 Luật sản xuất

• Đã xuất hiện trong mô hình CCT hay trong mô tả thành

phần đối thoại của UIMS (chương 8)

• Dạng thể hiện:

If cond then action

Và có thể viết cond -> action hay cond: action

• Các luật được kích hoạt và HT sánh phần cond của luật với các sự kiện khởi tạo bởi ND. Khi cond là thoả, luật gọi là “fire” và hành động được thực hiện.

• Hành động có thể là đáp ứng của ND hay sự thay đổi

trạng thái của HT.

Chú ý: Thứ tự xuất hiện của luật là không quan trọng.

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 166

Prepared by MSc Luong manh Ba

Thí dụ (tiếp)

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 167

Prepared by MSc Luong manh Ba

Thí dụ (tiếp)

• Hệ thống luật có thể là sự kiện hay trạng thái hay pha trộn. Trong thí dụ trên: điều kiện và hành động chỉ đơn giản là sự kiện. Có 3 loại sự kiện:

i) Sự kiện ND (bắt đầu bởi chũ hoa)

ii) Sự kiện trong (bắt đầu bởi chũ thường): dùng bởi hội thoại để lưu lại vết

iii) Sự kiện đáp ứng của HT (nằm trong cặp <>)

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 168

Prepared by MSc Luong manh Ba

Thí dụ (tiếp)

• Thích hợp cho mô tả tương tranh. Luật dựa

trên sự kiện

• Không thích hợp cho tuần tự hay trạng thái • Hệ thống luật hướng trạng thái: Bộ nhớ HT

cũng là 1 tập giá trị tên, tuy nhiên nó không bị lấy khỏi bộ nhớ (ngầm định) khi mà luật sánh được. Nó chỉ bị lấy khỏi bộ nhớ 1 cách tường minh bởi phần hành động của luật. Hệ thống luật này còn được gọi là Hệ thống luật mệnh đề do Olsen đề xuất (PPS).

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 169

Prepared by MSc Luong manh Ba

Hệ thống luật PPS (tiếp)

• Trong HT này, trạng thái của HT được chia

thành 1 tập hữu hạn các thuộc tính. Mỗi thuộc tính có thể nhận 1 tập giá trị. Một vài thuộc tính được thiết lập như là kết quả hành động ND, 1 số khác có tác động lên sự hiển thị của HT.

• Thí dụ: Với thí dụ trên, chúng ta có 5 thuộc

tính: i)Mouse: {mouse-off, select-line, click-point, highlight- click}

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 170

Prepared by MSc Luong manh Ba

Hệ thống luật PPS (tiếp)

ii)Line-state: {menu, start-line, rest-line} iii)Rubber-band: {rubber band-off, rubber band-on} iv)Menu: {highlight-off, highlight-line, highlight-circle } v)Draw: {draw-nothing, draw-line}

Thuộc tính thứ nhất được thiết lập tự động khi ND thựchiện 1 hành động có liên quan. Thuộc tính thứ hai được dùng bởi đối thoại để lưu lại vết của các trạng thái. Ba thuộc tính cuối dùng để điều khiển sự đáp ứng của HT.

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 171

Prepared by MSc Luong manh Ba

Hệ thống luật PPS (tiếp)

Hệ thống luật PPS cho thí dụ trên có thể viết: select-line -> mouse-off start line highlight line click-point start line -> mouse-off rest line

rubber band on

click-point rest line -> mouse-off draw line double-click rest line -> mouse-off menu draw

line rubber band off

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 172

Prepared by MSc Luong manh Ba

Hệ thống luật PPS (tiếp)

Luật thứ hai của HT luật trên, hành động “rest- line” thiết lập thuộc tính “line state” và sẽ loại bỏ giá trị trước là “start line”

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 173

Prepared by MSc Luong manh Ba

7.3.3 CPS và đại số sự kiện

• Ký pháp STN rất phù hợp với việc điều khiển tương tranh; trong khi đó luật sản xuất lại ngược lại.

• Việc xử lý đồng thời (tương tranh, tuần tự) đặt ra trong nhiều bài toán (truyền thông, đk tương tranh).

• Quá trình đại số (Process Algebras) là một lớp ký pháp hình thức được phát triển cho các quá trình tương tự.

• CSP là một lớp con đựoc phát triển cho đặc tả

đối thoại

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 174

Prepared by MSc Luong manh Ba

7.3.3 CPS và đại số sự kiện (tiếp)

• CSP được sử dụng vì:

- đặc tả cho cả tuần tự và tương tranh - tính dẽ hiểu

• Thí dụ

Draw-menu =( select - circle? -> Do-circle

[] select-line? -> Do-line )

Do-circle = click? -> set centre -> click ? Draw-

circle -> Skip

Do-line = Start-line ; Rest-line

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 175

Prepared by MSc Luong manh Ba

7.3.3 CPS và đại số sự kiện (tiếp)

Start-line = click? -> first-point -> Skip Rest-line = ( click? ->next-point -> Rest-line [] double-click? ->last-point ->Skip

• Chú ý:

- Các sự kiện được đánh dấu hỏi là các hành động của ND - dấu “=“ có nghĩa là định nghĩa - ->: sự kiện tuần tự - “;”: quá trình tuần tự - []: sự lựa chọn. Tên biểu diễn sự kiện.

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 176

Prepared by MSc Luong manh Ba

7.3.3 CPS và đại số sự kiện (tiếp)

• Do-circle là hoàn toàn tuần tự. Khi HT thực hiện Do-circle, trước tiên cần ND nhấn phím chuột, tiếp sau là 1 sự kiện trong “set centre“ để xác định vị trí con trỏ. Tiếp theo nhận 1 lần nhấn chuột rồi vẽ và kết thúc bởi Skip.

• Do-line cũng là tuần tự. Dấu “;” để chỉ quá trình tuần tự, cái xảy ra giữa 2 qua trình. Dấu “->” chỉ dùng sau 1 sự kiện.

• []: chỉ ra sự lựa chọn như dòng 1: ND có thể

chọn cirle hay chọn line.

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 177

Prepared by MSc Luong manh Ba

7.3.3 CPS và đại số sự kiện (tiếp)

• Quá trình tương tranh được dùng như 1 cách thức để tổ chức cấu trúc trong của giao tiếp. Thí dụ khi lựa chọn, ND có thể dùng chuột hay lựa chọn một quá dùng phím nóng => mỗi trình.

• Quá trình chuột đơn giản là đợi ND chọn 1 mục trên menu và tiếp sau là 1 sự kiện trong phụ thuộc vào sự lựa chọn.

• Quá trình bàn phím điều khiển bởi phím Alt và

tiếp sau cũng là 1 sự kiện trong .

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 178

Prepared by MSc Luong manh Ba

Thí dụ: minh hoạ bảng tính cộng

Trong thí dụ này ta dùng ký pháp CSP để minh hoạ một bảng tính chỉ giới hạn bởi phép cộng. Ba tình huống có thể:

1) ND nhập zero: khởi tạo tổng bằng 0 để bắt đầu (Reset) 2) ND nhập 1 số: sẽ cộng thêm vào tổng 3) ND nhấn “quit”: Kết thúc => Đối thoại được miêu tả: Cộng = add-prompt -> (quit? -> skip

[] zero? -> show-sum -> Cộng [] number? -> show-sum -> Cộng

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 179

Prepared by MSc Luong manh Ba

out: “next number”

Thí dụ: minh hoạ bảng tính cộng (tiếp) Ngữ nghĩa của miêu tả như sau: event add promt = prompt: true event quỉt? = ues: input when input =“quit” event zero? = ues: input when input =“zero” set sum = 0 out: “reset” event number? = ues: input, sum when is number (input) set sum = sum + input

event show-sum = ues: sum out: sum

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 180

Prepared by MSc Luong manh Ba

Thí dụ: minh hoạ cơ sở dữ liệu (tiếp)

ND có thể sử dụng các hành động: “quit”, “set key

value”, hay “ Find key” => Đối thoại được miêu tả: DB = db-prompt -> (quit? -> skip

[] set? -> get-key; get-val []get? -> get-key; print-val)

get-key = set-key-prompt -> get-key? get-val = set-val-prompt -> get-val?

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 181

Prepared by MSc Luong manh Ba

Thí dụ: minh hoạ cơ sở dữ liệu (tiếp)

set:key = input

Ngữ nghĩa đối thoại tưong tự như phần cộng ở trên. Ta chỉ minh hoạ cho những điều khác như “get”: event get-key? = uses: input event get-val? =

uses: input, dbase, key set: dbase = db-update(dbase, input, key)

event print-val? =

uses: dbase, key out: db-lookup(dbase,key)

HUT, Falt. of IT © Dept. of SE, 2002 HCI - Two. 182

Prepared by MSc Luong manh Ba

7.4 Ngữ nghĩa đối thoại

• Mục đích của miêu tả đối thoại chỉ là: giao tiếp giữa các nhà thiết kế hay như là công cụ trong thiết kế.

• Miêu tả đối thoại dùng để đặc tả hình thức, có thể là 1 phần của hợp đồng hay thực hiện một nguyên mẫu => cần có miêu tả một cách hình thức ngữ nghĩa của đối thoại.

• Có 2 sắc thái của ngữ nghĩa đối thoại:

Phía trong của UD và phía ngoài của biểu diễn.

Prepared by MSc Luong manh Ba

7.4 Ngữ nghĩa đối thoại (tiếp)

• Ba cách tiếp cận:

i) Ngữ nghĩa đặc tả ký hiệu ii) Liên kết với ngôn ngữ lập trình iii) Liên kết với ký pháp đặc tả

Prepared by MSc Luong manh Ba

7.4.1 Ngữ nghĩa đặc tả ký pháp

- ATNs( Augmented Transition NetWorks) là 1

dạng của mạng dịch chuyển trạng thái. HT giả định là 1 tập các thanh ghi lưu trữ vị trí mà mạng dịch chuyển có thể thiết lập và kiểm thử. - Mỗi cung trong mạng ngoài việc có thể có nhãn, nó có thể có ràng buộc (như 1 sự kiện) và chỉ có cung nếu ràng buộc là thoả và sự kiện xảy ra. - Luật sản xuất cũng có nhiều cách thức và ngữ

ngữ của nó cũng thay đổi tương tự.

Prepared by MSc Luong manh Ba

7.4.2 Liên kết với NNLT

• Các ký pháp thường gắn với 1 NNLT nào đó. Thí dụ ký pháp về biểu thức chính qui thường dùng C để biểu diễn ngữ nghĩa đối thoại • Thí dụ Công cụ để đọc 1 số, viết trong C: Tool number { char buf [80];

int index, positive; input {( digit * + sign; digit; digit*) return) tool digit

Prepared by MSc Luong manh Ba

7.4.2 Liên kết với NNLT

{ input {key:| key_c >=‘0’ && key_c <=‘9’ | }

if (index < 79) /* noi ky tu vao xau * { buf [index] = key_c; index = index + 1;

echo (key_c); }

} tool sign | . . . . . tool return { input {key: | key_c==‘\n’} . . . . }

… }

Prepared by MSc Luong manh Ba

7.4.2 Liên kết với NNLT (tiếp) Input tool cũng dùng ký pháp của biểu thức chính qui có bổ sung các phép toán.

‘?’ : chỉ tuần tự, ‘+’: chỉ sự lựa chọn

‘key : | điều kiện| ‘: biểu thức chỉ sánh được nếu điều kiện là thoả.

Đặc tả biểu thức ‘input tool’ như sau: Tool chỉ ra một công cụ mới, tương tự như ký tự không kết thúc của BNF và biểu thức là nằm trong “input”.

Các tool được bố trí kiểu phân cấp => digit, sign và return tools là riêng của tool number.

Echo: trả lại ký tự cho ND.

Prepared by MSc Luong manh Ba

7.4.3 Liên kết với đặc tả hình thức

• SPI (Specifying and Prototypeing Interaction)

bao gồm 2 phần: event CSP và event ISL.

• Event CSP: ký pháp tương tự như CSP • Event ISL: mô tả ngữ nghĩa đối thoại • Phần CSP được mô tả như trong CSP, tuy nhiên, mỗi sự kiện của nó ứng với 1 sự kiện trong ISL

• ISL: chuẩn cục bộ và phụ thuộc cục bộ vào

ngôn ngữ chủ.

Prepared by MSc Luong manh Ba

7.4.3 Liên kết với đặc tả hình thức Thí dụ • CSP mô tả quá trình login: Login = login-mess -> get-name ->Passwd Passwd = passwd-mess -> (invalid ->Login [] valid Session)

Session = ( logout -> Login

[] command -> execute -> Session)

 Một đang nhập bị lỗi có thể mô tả như sau:

login: toto passwd: b9fkG Sorry bad user-id/password

Prepared by MSc Luong manh Ba

7.4.3 Liên kết với đặc tả hình thức Thí dụ (tiếp)

• Hai sự kiện login-mess và get-name điều khiển dòng đầu của đối thoại: login-mess = event

prompt: true out

: “login”

get-name =

event uses: input

set user-id = input

Quá trình mô tả cho nhận password cũng tương tự.

Prepared by MSc Luong manh Ba

7.5 Phân tích và thiết kế đối thoại

• Các cách thức mà đối thoại có thể được phân tích nhằm phát hiện tính tiện dụng tiềm năng bằng cách xem xét các nguyên tắc (chương 4).

• Trước tiên tập trung vào hành động của ND, tiếp theo là trạng thái của đối thoại. Cuối cùng là xem xét cách biểu diễn và từ vựng.

Prepared by MSc Luong manh Ba

Tính chất của hành động

Đầy đủ

- các cung bị thiếu

- unforeseen circumstances

Xác định

- Nhiều cung cho 1 hành động

- Cung cấp: quyết định ứng dụng

- Chú ý: luật sản xuất

- Thoát nhiều mức lồng nhau

Prepared by MSc Luong manh Ba

Tính chất của hành động (tiếp)

Nhất quán

- Cùng hành động cùng hiệu quả

- Thể thức và tính quan sát được

Prepared by MSc Luong manh Ba

Tính chất của hành động (tiếp)

Prepared by MSc Luong manh Ba

Tính chất của trạng thái

Tính đạt tới được

- Nhận được mọi thứ từ bất kỳ vị trí nào

- Dễ dàng

Tính thuận nghịch

- Có thể nhận được trạng thái trước?

- Nếu không Undo

Các trạng thái nguy hiểm

- Một sô trạng thái không muốn

Prepared by MSc Luong manh Ba

Tính chất của trạng thái (tiếp)

F1 :change mode

F2 : exit and save)

Esc: no mode change

Prepared by MSc Luong manh Ba

Tính chất của trạng thái (tiếp)

Prepared by MSc Luong manh Ba

Mô thức từ vựng

Prepared by MSc Luong manh Ba

Tổng kết và thí dụ

Prepared by MSc Luong manh Ba
