  1. BÁO CÁO THÍ NGHIỆM MÔN ĐIỆN TỬ TƯƠNG TỰ:

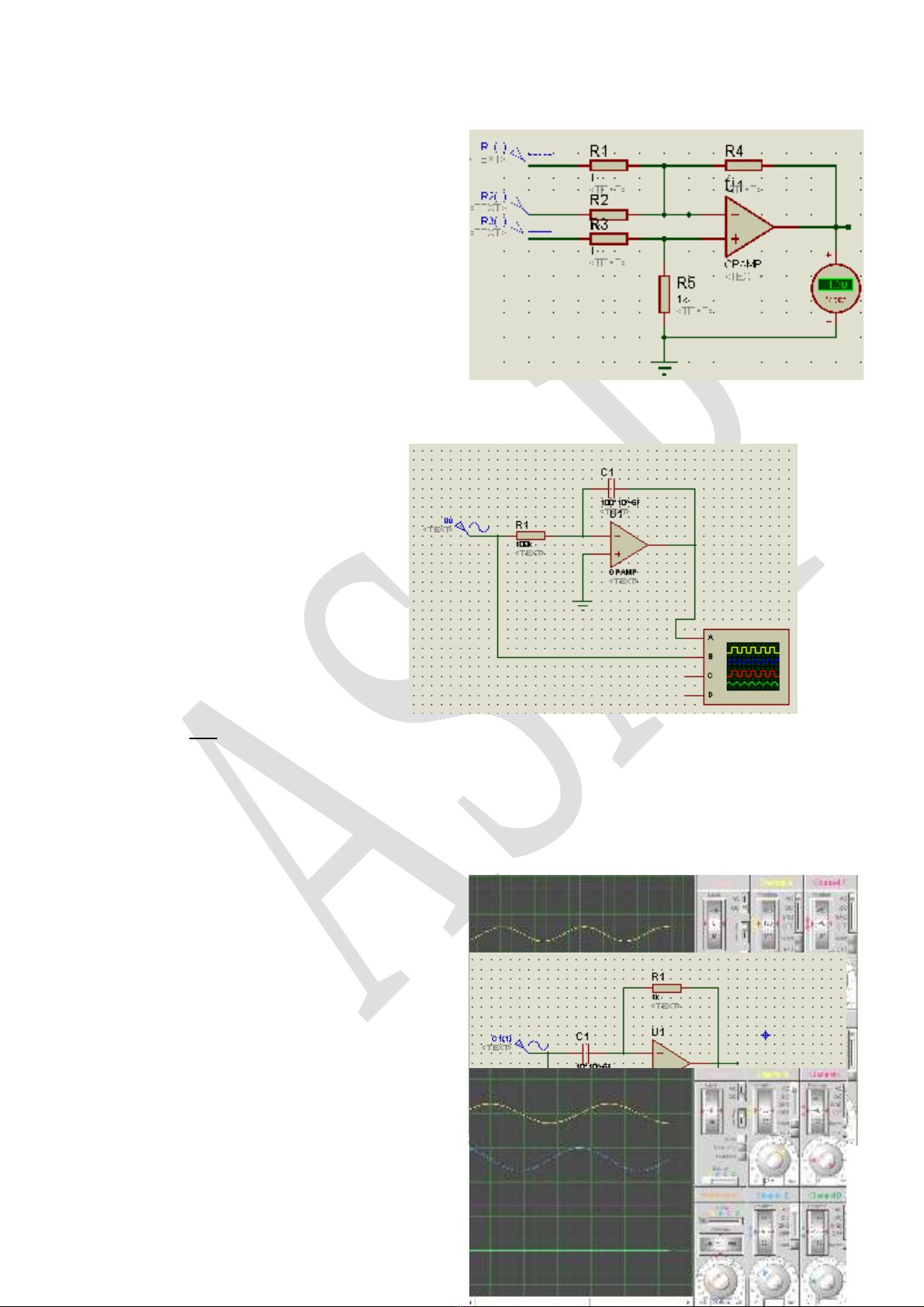

  2. 1 CÁC MẠCH THUẬT TOÁN CƠ BẢN : 1.1 mạch trừ : R1=R2=R3=R5=1K R4=2K Các nguồn vào 1v : Sau khi tính toán ta có: ura = 2,5u3 − 2u1 − 2u2 Sau khi chạy chương trình ta có : ura =1,5v Đúng với tính toán. 1.2 mạch tích phân đảo : 1 RC = ura = − uv (t )dt R=100k C=100 µ F Uv=Sin2 π t (mv) ura = 0, 2π cos2π t (mv) Khi cho chạy thử ta có đồ thị 1.3 mạch vi phân : R=1K C=10 µ F Uv=Sin2 π t (mv) ura = −0, 02π cos2π t (mv) Chạy thử ta có: Nhận xét: Có sự lệch pha giữa ham sin và cos Biên độ đúng như tính toán

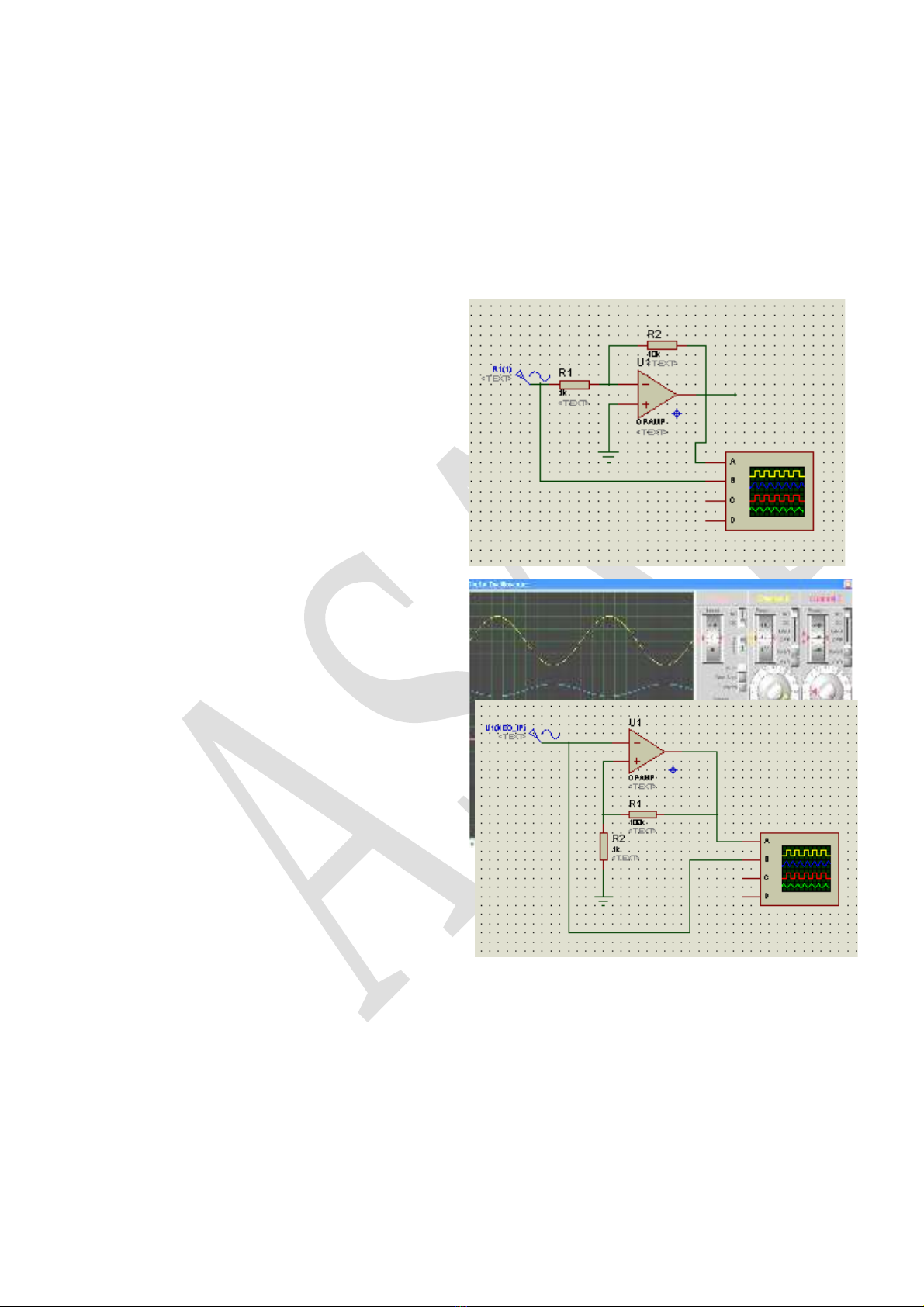

  3. 1.4 mạch khuếch đại đảo : uv = sin 2π t (mv) ura = −10sin 2π t(mv) Sau khi chạy thử ta có đồ thị Nhận xét: Biên độ đuungs như tính toán Về pha thì ngược pha hoàn toàn 1.5 mạch khuếch đại không đảo: uv = sin 2π t (mv) ura = 101sin 2π t (mv) Cho chạy chương trình ta có:

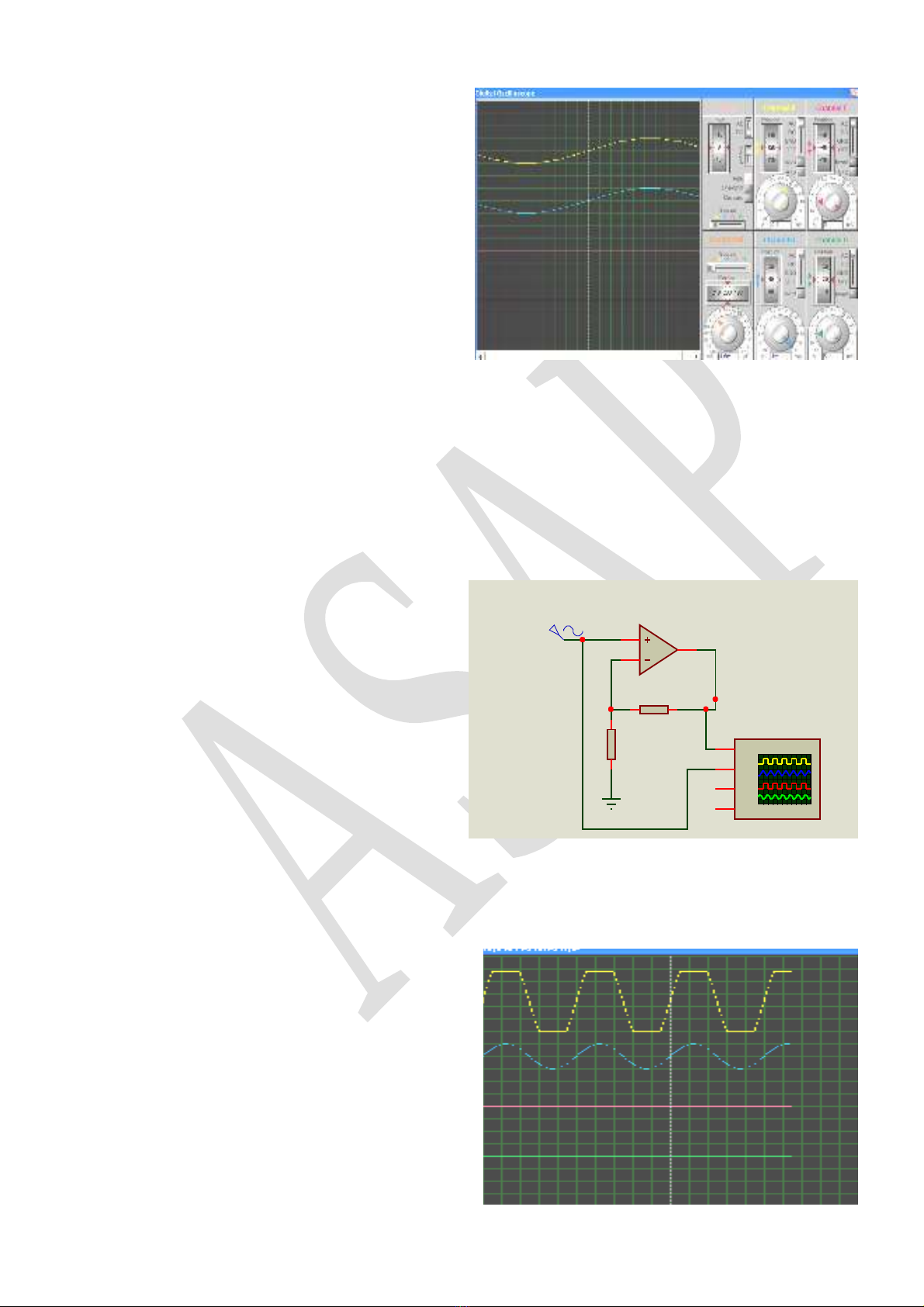

  4. Nhận xét: Biên độ đúng như tính toán gấp 101 lần Uv ura cùng pha với uV . 2 MẠCH FLIP-FLOP : 2.1 SFF đảo : Uv=10Sin2 π t (v) Vcc=14v U1 U1(POS_IP) OPAMP R1 1k R2 1k A B C D VEE=-14v R1=1K ,R2=1K =>Ura(max)=12v β =1/2. Cho chạy mô phỏng ta có đồ thị:
  5. Nhận xét: Xung ra đúng chu kì của hàm Sin, biên độ đúng. Xung ra không vuông hẳn có phần dốc do quá trình lật diễn ra lâu. 2.2 SFF không đảo : R2 100k U1 R1(1) R1 1k OPAMP R3 A 500 B C D Vcc=17v VEE=-17v R1=1K ,R2=100K =>Ura(max)=15v β =1/100 Up=11*1/100=0,11. Cho chương trình chạy ta có A) Uv=10Sin2 π t B) Uv=1+9Sin2 π t (v)
  6. C) Uv dạng xung : D) Uv=Cos2 π t (v) E) Uv=2+8Cos2 π t (v)
  7. Nhận xét : Xung ra đúng chu kì của hàm sin Biên độ đúng với tinh toán 3 MẠCH KHUẾCH ĐẠI DÙNG TRANZITOR : 3.1 mạch CC : B1 15V R3 4.7k C1 Q1 2N3390 1 10mF C2 2 3 10mF A B (A) R5 R4 R2 5.6k 1k 10k C D ở chế độ một chiều ta có UE=7,5v =>UCE=15-7,5=7.5v Cho mô phỏng ta có: Chế độ xoay chiều : AU=0.996 AU U1 =>URA RUV Cho mô phỏng ta có
  8. Nhận xét : ở chế độ một chiều kết quả chạy đúng với tính toán ở chế độ xoay chiều cũng vậy cho ta hai đường xấp xỉ bằng nhau 3.2 mạch EC : Rng=500,R2=18K,R3=3,6K R4=240,R5=1K,Rt=1,5K B1 15V R2 R5 2 18k 1k 4 C3 10000nF C1 1 Q1 R1(1) R1 2N3390 500 10000nF C2 10000nF R3 R4 R6 3.6k 240 1.5k A B C D ở chế độ một chiều ta tính được : Uc=7,5 v ,UE=1,8v =>UCE=Vcc- Uc - UE =15-7,5-1,8=5,7v Cho chạy mô phỏng ta có: ở chế độ xoay chiều Uv=50Sin100 π t (mv) Cho chay mô phỏng ta có :
  9. Nhận xét: ở chế độ một chiều đúng với tinh toán ở chế độ xoay chiều ban đầu hơi lệch pha do bị nhiễu: 4 MẠCH TẠO XUNG: 4.1 mạch tạo xung vuông không đối xứng: B2 B1 10V 5V R1 5k U1 8 4 3 VCC R Q 7 DC R2 U1(Q) 5 10k CV GND 2 6 TR TH C1 C2 1 555 150nF 10nF A B C D R1=5k ,R2=10k,C=0,15 µ F Vcc=5 => t p t 0.5ms , tn t 1ms =>T=1.5ms Chạy mô phỏng ta có : Chu kì sau khi chạy mô phỏng xấp xỉ bằng 1,5ms 4.2 mạch tạo xung vuông đối xứng :
  10. B2 B1 10V 5V R1 2.1k U1 8 4 3 VCC R Q 7 DC R2 U1(Q) 5 1k CV GND 2 6 TR TH C1 C2 1 555 150nF 10nF A B C D R1=2,1k ,R2=1k,C=1,5 µ F Vcc=5 tn t 1ms , t p t 1ms =>T=2ms Cho chạy mô phỏng ta có : Nhận xét: Chu kì khi chạy thu được đúng với chu kì đã tính : 4.3 mạch tạo xung tam giác đối xứng: R1=2,1k , R2=1k C=1,5 µ F tn t 1ms , t p t 1ms =>T=2ms
  11. B2 B1 10V 5V R1 2.1k U1 8 4 3 VCC R Q 7 DC R2 5 1k CV GND 2 6 TR TH 1 C1 C2 1 555 1500nF 10nF A B C D Khi mô phỏng ta được đồ thị : Nhận xét : Chu kì xung tam giác đúng như tính toán T=2ms 4.4 mạch tạo xung tam giac không đối xứng: R1=5k ,R2=10k,C=0,15 µ F Vcc=5 => t p t 0.5ms , tn t 1ms =>T=1.5ms B2 B1 10V 5V R1 5k U1 8 4 3 VCC R Q 7 DC R2 5 10k CV GD 2 6 N TR TH 1 1 C1 C2 555 150nF 10nF Chạy mô phỏng ta có :
  12. Nhận xét : Dựa vào đồ thị ta thấy kết quả đúng như tính toán : 5 MẠCH HIỆU CHỈNH 5.1 mạch hiệu chỉnh PI 45 Gc ( p ) = (1 + 0,5 p )(1 + 0, 01 p ) C1 R2 100k 5000nF U1 R1(1) R1 180k OPAMP Hàm truyền hệ kín là : 45 W ( p) = (1 + 0,5 p)(1 + 0, 01 p ) + 225 =>ta có mạch 50 => Go ( p ) = − , sau khi cho qua bộ khuếch đảo ta có p(1 + 0, 01 p ) 50 Go ( p ) = p(1 + 0, 01P)
  13. Gs = 5 Hàm truyền: 50 W( p ) = (1 + 0, 01 p ) + 250 Khi cho tin hiệu vào là Uv=1mv ta có đồ thị Ura Khi cho tin hiệu vào là Uv= 0,1 2 Sin100 π t ta có đồ thị Ura Quá trình quá đọ trước khi hiệu chỉnh : Quá trình quá đọ sau khi hiệu chỉnh
  14. Nhận xét : Sau khi hiệu chỉnh ở quá trình quá độ mất giao động: 5.5 Mạch hiệu chỉnh PID 45 GC ( p) = (1 + 0,1 p )(1 + 0, 2 P)(1 + 0, 01P ) Hàm truyền hệ kín 45 W ( p) = (1 + 0,1 p )(1 + 0.2 p )(1 + 0, 01 p ) + 225 CV C2 RF 11k 2000nF 9000nF U1 R1(1) R1 100k OPAMP =>ta có mạch
  15. 50 Go ( p ) = − sau khi cho qua bộ khuếch đảo ta có p (1 + 0, 01P ) 50 Go ( p ) = p(1 + 0, 01P) Gs = 5 =>hàm truyền sau khi hiệu chỉnh 50 W( p) = (1 + 0, 01 p) + 250 Khi cho tin hiệu vào là Uv=1mv ta có đồ thị Ura Khi cho tin hiệu vào là Uv= 0,1 2 Sin100 π t ta có đồ thị Ura Quá trình quá đọ trước khi hiệu chỉnh :
  16. Quá trình quá đọ sau khi hiệu chỉnh : nhận xét : sau khi hiệu chỉnh quá trình quá độ không biến thiên theo đường cong .
