Hãng Ilmor, ông "kẹ" trong làng công nghệ ôtô thế giới, vừa trình làng sáng chế mới với động 3 xi-lanh hoạt động thêm kỳ thứ 5 so với 4 như thường lệ. Ilmor tuyên bố với 3 xi-lanh dung tích 700 phân khối, kiểu động cơ mới có công suất lên tới 130 mã lực ở vòng tua 7.000 vòng/phút, mô-men xoắn cực đại 166 Nm ở vòng tua 5.000 vòng/phút. Các giá trị này tương đương với động cơ dầu dung tích 2.000 phân khối. Mặt cắt và cấu trúc tổng thể động cơ 5 kỳ của Ilmor. Ảnh:...

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Công nghệ động cơ đốt trong 5 kỳ

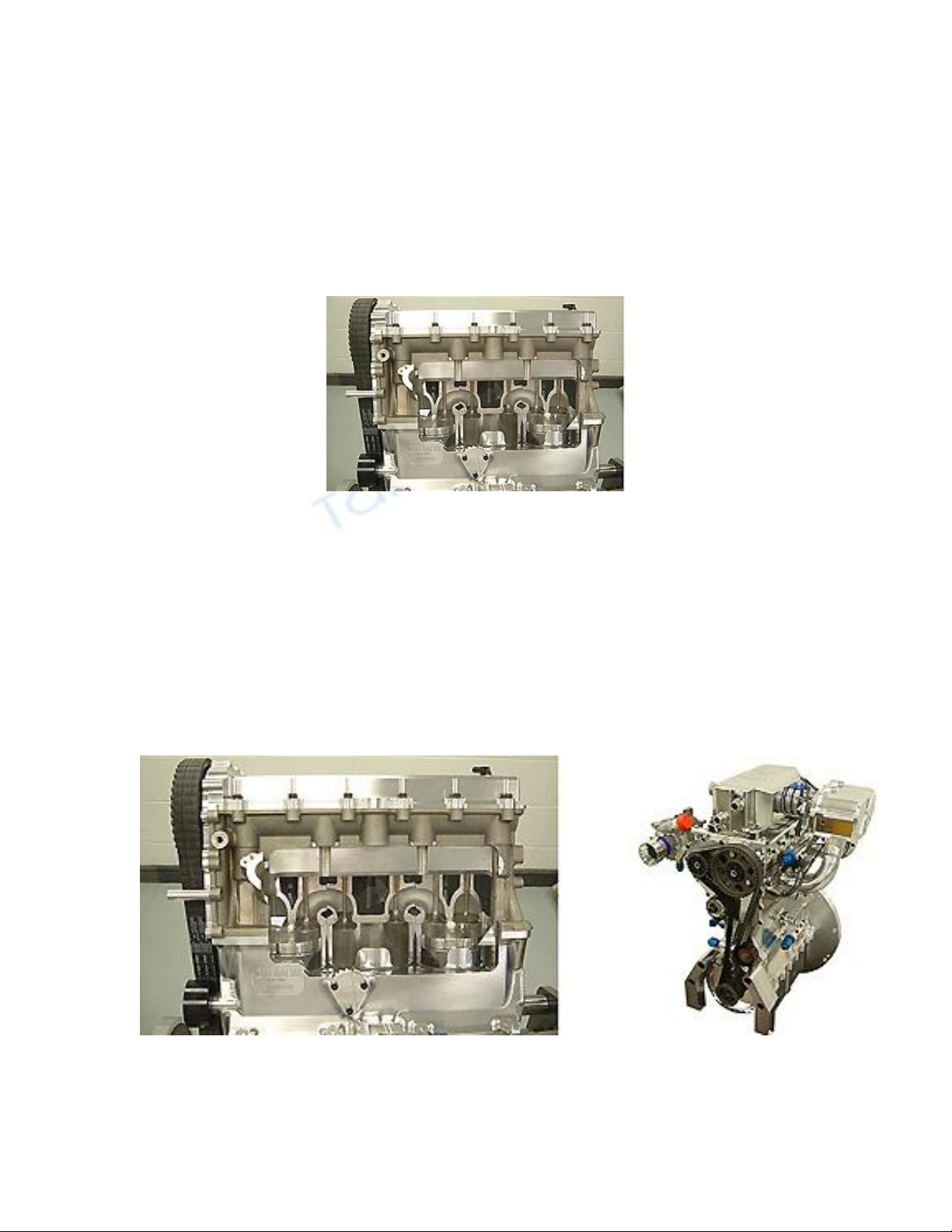

Công nghệ động cơ đốt trong 5 kỳ Hãng Ilmor, ông "kẹ" trong làng công nghệ ôtô thế giới, vừa trình làng sáng chế mới với động 3 xi-lanh hoạt động thêm kỳ thứ 5 so với 4 như thường lệ. Ilmor tuyên bố với 3 xi-lanh dung tích 700 phân khối, kiểu động cơ mới có công suất lên tới 130 mã lực ở vòng tua 7.000 vòng/phút, mô-men xoắn cực đại 166 Nm ở vòng tua 5.000 vòng/phút. Các giá trị này tương đương với động cơ dầu dung tích 2.000 phân khối. Mặt cắt và cấu trúc tổng thể động cơ 5 kỳ của Ilmor. Ảnh: Ilmor.

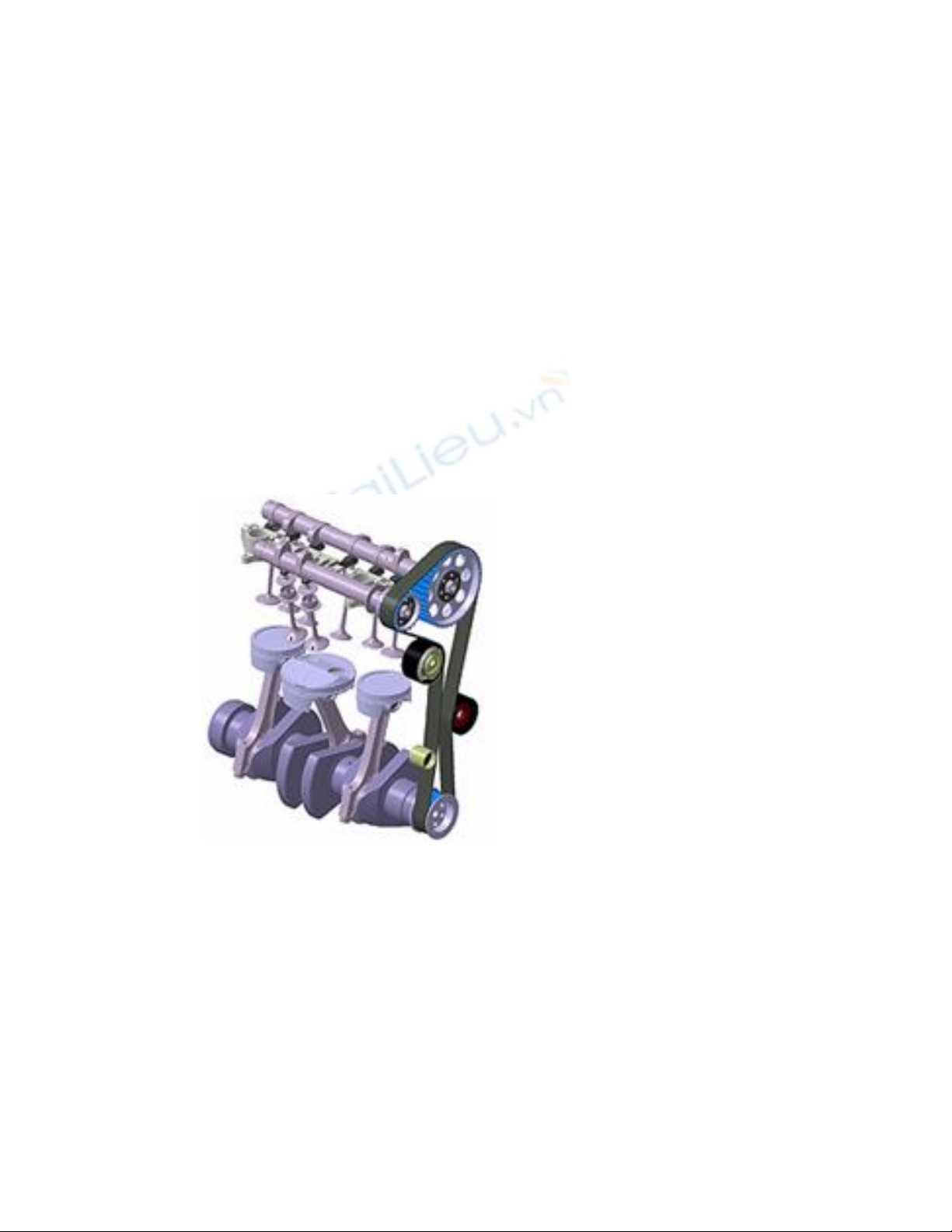

Nguyên tắc của Ilmor, dĩ nhiên, vẫn dựa trên động cơ 4 kỳ nhưng được sắp xếp lại. Động cơ 3 xi-lanh sử dụng hai trục cam. Trong đó trục cam áp suất cao (HP - high pressure) dùng để vận hành các van của 2 xi-lanh ngoài cùng (có bán kính nhỏ). Trục cam áp suất thấp (LP - low pressure) điều khiển van xi-lanh giữa (bán kính lớn hơn). Trục HP có tốc độ quay bằng nửa trục khuỷu còn LP bằng đúng tốc độ trục khuỷu. Hai xi-lanh ngoài (sơ cấp) vẫn hoạt động theo 4 kỳ nạp-nén-nổ-xả. Đến kỳ xả, cả hai không thoát khí thải ra ngoài mà lần lượt đưa vào xi-lanh ở giữa. Tại đây, hỗn hợp khí áp suất cao sẽ đẩy piston, cung cấp thêm năng lượng để tăng tỷ số nén. Cấu tạo trục cam và vị trí các van của từng buồng đốt. Ảnh: Ilmor. Xi-lanh thứ cấp (áp suất thấp) tách riêng quá trình nén và giãn nên có thể giúp tăng mức độ giãn và nén cho hai xi-lanh còn lại. Nhờ đó mà tỷ số nén có thể đạt đến 14,5:1, gần bằng động cơ dầu. 5 kỳ của động cơ được chia thành:
- Nạp hòa khí vào buồng đốt (2 xi-lanh ngoài cùng). - Nén hòa khí trong buồng đốt. - Nổ và giãn. - Xả khí thải vào xi-lanh thứ cấp. - Xả khí khỏi động cơ. Theo Ilmor, động cơ này có những ưu điểm như cần áp suất bơm thấp, tăng tỷ số nén nên tăng hiệu suất đốt cháy. Các công nghệ sử dụng là đơn giản nên không cần quá nhiều chi phí. Động cơ gọn nhẹ do hai xi-lanh ngoài có kích cỡ nhỏ.
