Để hiểu rõ hơn về mạch điều khiển, chúng ta cùng tìm hiểu một phần mạch nhị thứ một trạm biến áp cụ thể. + Máy cắt GL 107 do Gec Alsthom chế tạo dùng khí SF6 để cách điện và dập tắt hồ quang. Ba cực của máy cắt được đặt trên cùng một giá đỡ bằng kim loại và có chung một cơ cấu truyền động lò xo (có hai loại lò xo: một lo xo đóng - một lo xo cắt). Giá đỡ máy cắt có hai trụ đỡ và tủ điều khiển máy cắt được lắp giữa...

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Sơ đồ điều khiển và tín hiệu máy cắt SF6– GL.107

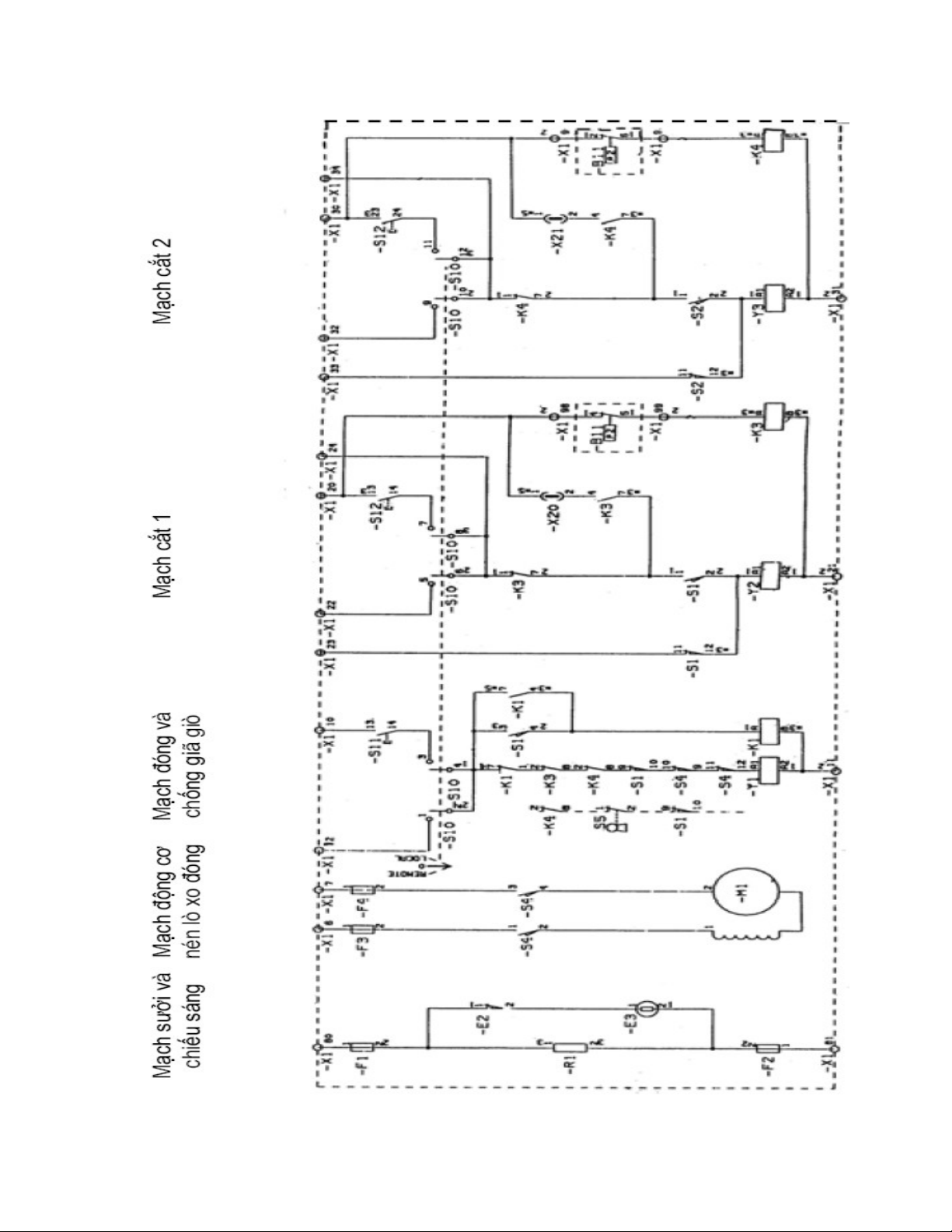

3.5. Sơ đồ điều khiển và tín hiệu máy cắt SF6– GL.107 Để hiểu rõ hơn về mạch điều khiển, chúng ta cùng tìm hiểu một phần mạch nhị thứ một trạm biến áp cụ thể. + Máy cắt GL 107 do Gec Alsthom chế tạo dùng khí SF6 đ ể cách điện và dập tắt hồ quang. Ba cực của máy cắt được đặt trên cùng một giá đỡ bằng kim loại và có chung một cơ cấu truyền động lò xo (có hai loại lò xo: một lo xo đóng - một lo xo cắt). Giá đ ỡ máy c ắt có hai tr ụ đ ỡ và t ủ điều khiển máy cắt được lắp giữa hai trụ đỡ này. Máy cắt truyền động ba pha đồng thời, năng lượng dùng để đóng - cắt máy cắt. Giá đ ỡ máy c ắt có hai trụ đỡ và tủ điều khiển máy cắt được lắp giữa hai trụ đỡ này. Máy cắt truyền động ba pha đồng thời, năng lượng dùng để đóng cắt máy cắt được tích luỹ trong các lò xo đóng và lò xo cắt. Các tín hiệu máy cắt được truyền vào nhà điều hành đồng th ời nhận tín hiệu điều khiển từ nhà điều hành + Mạch điều khiển máy cắt được bố trí trong tủ điều khiển máy cắt, gồm có: - Một mạch sưởi và đèn chiếu sáng khi cửa tủ điều khiển mở ra - Mạch cấp nguồn và điều khiển động cơ - Mạch đóng và chống giã giò (không cho máy cắt đóng lặp lại trong trường hợp lệnh đóng vẫn duy trì mà máy cắt bị cắt ra do rơ-le bảo vệ) - Hai mạch cắt máy cắt. Yêu cầu của mạch điện cắt máy c ắt là luôn luôn ở trạng thái tốt, sẵn sàng làm việc để mở được máy cắt, nh ất là khi máy cắt đang ở trạng thái “đóng” mà có tác động của rơ-le bảo vệ.

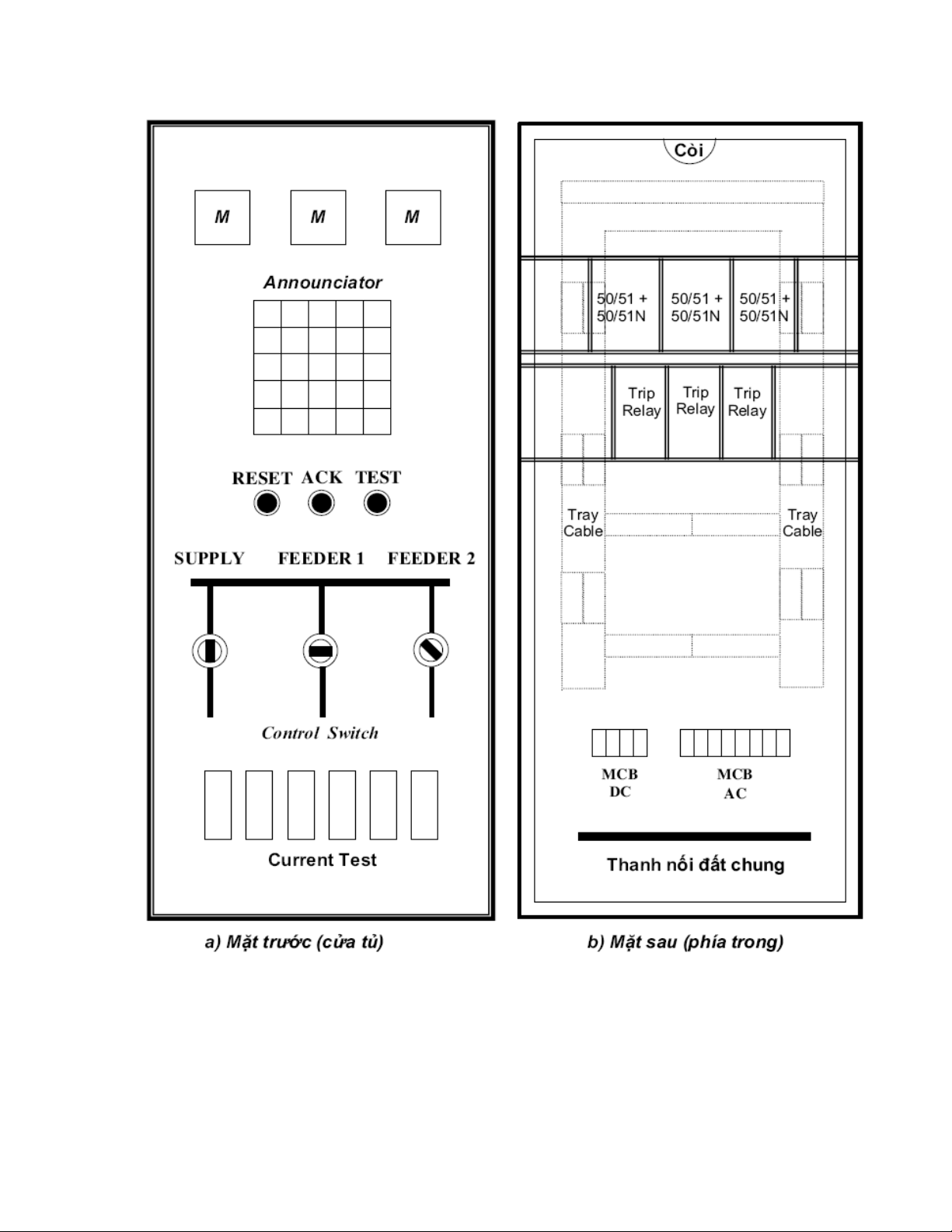

- Chú thích cho mạch điều khiển bảng
a
