TẠP CHÍ KHOA HỌC VÀ CÔNG NGHỆ, ĐẠI HỌC ĐÀ NẴNG - SỐ 4(39).2010
82
NGHIÊN CỨU XÂY DỰNG CHƯƠNG TRÌNH TÍNH TOÁN LỰA CHỌN
VỊ TRÍ LẮP ĐẶT THIẾT BỊ SVC CHO HỆ THÔNG ĐIỆN VIỆT NAM
A STUDY ON THE CALCULATION PROGRAM ESTABLISHMENT TO FIND
LOCATIONS FOR SVC INSTALLATION FOR VIETNAM POWER SYSTEMS
Ngô Văn Dưỡng, Đinh Thành Việt,
Lê Hồng Lâm
Đại học Đà Nẵng
Lê Hữu Hùng
Tổng công ty truyền tải điện quốc gia
TÓM TẮT
Đối với các hệ thống điện lớn nói chung hệ thống điện Việt Nam hiện nay nói riêng, trào
lưu công suất trong hệ thống thay đổi nhiều theo chế độ vận hành. Cho nên thông số chế độ
biến thiên trong phạm vi rộng dễ rơi ra ngoài phạm vi cho phép. Trong trường hợp này sử dụng
các thiết bị bù cố định không thể điều chỉnh được mà phải sử dụng các thiết bị bù điều khiển

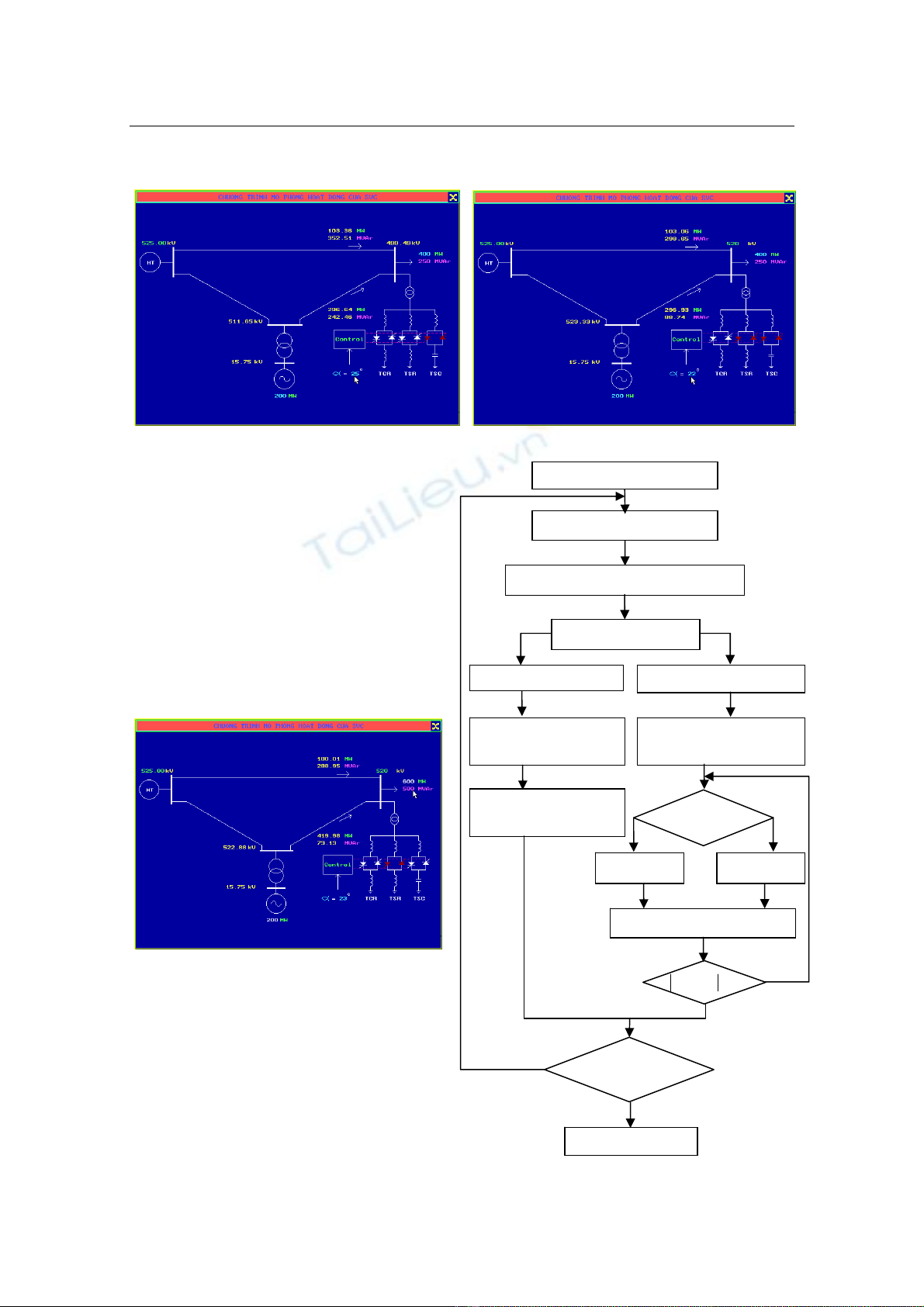

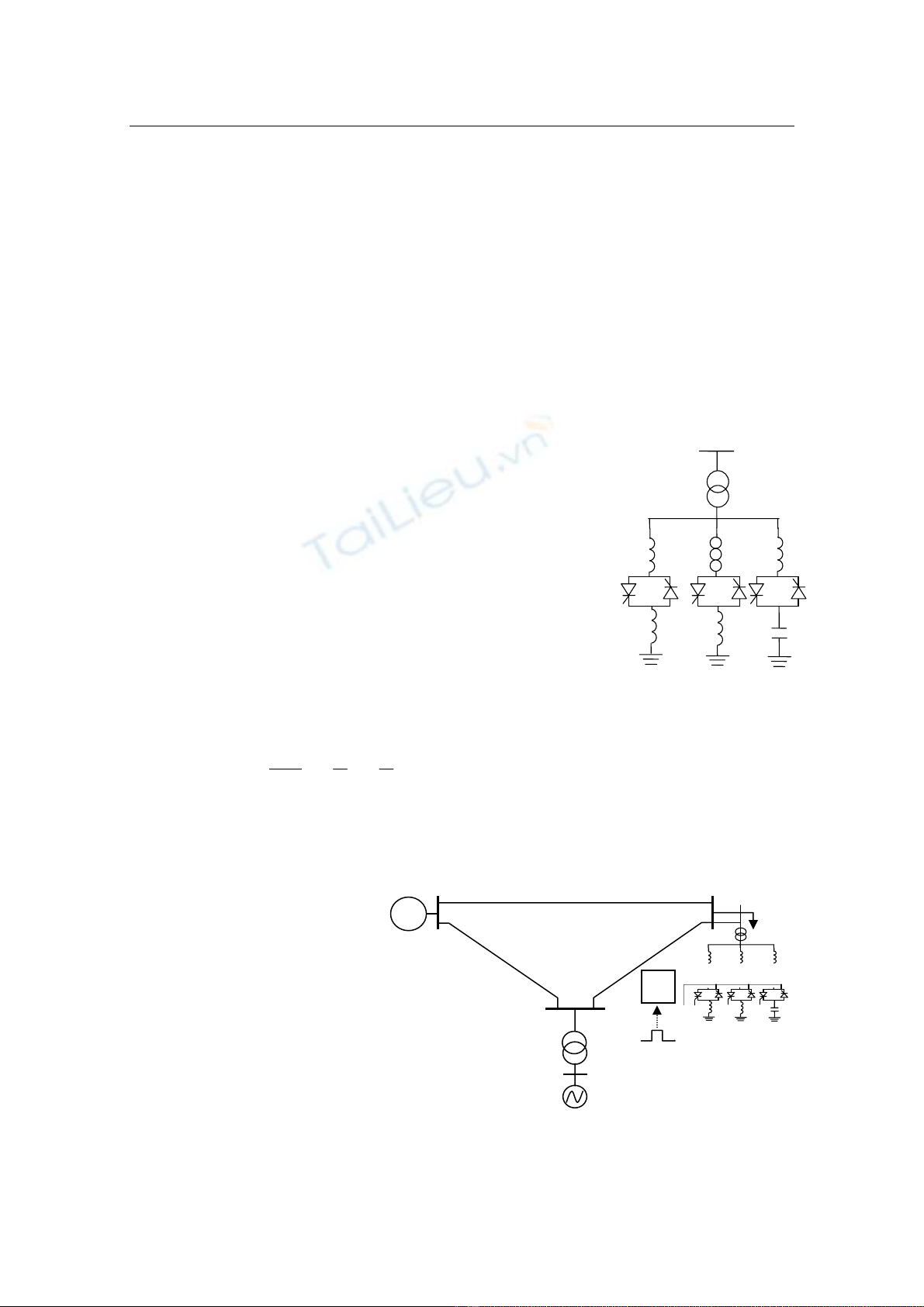

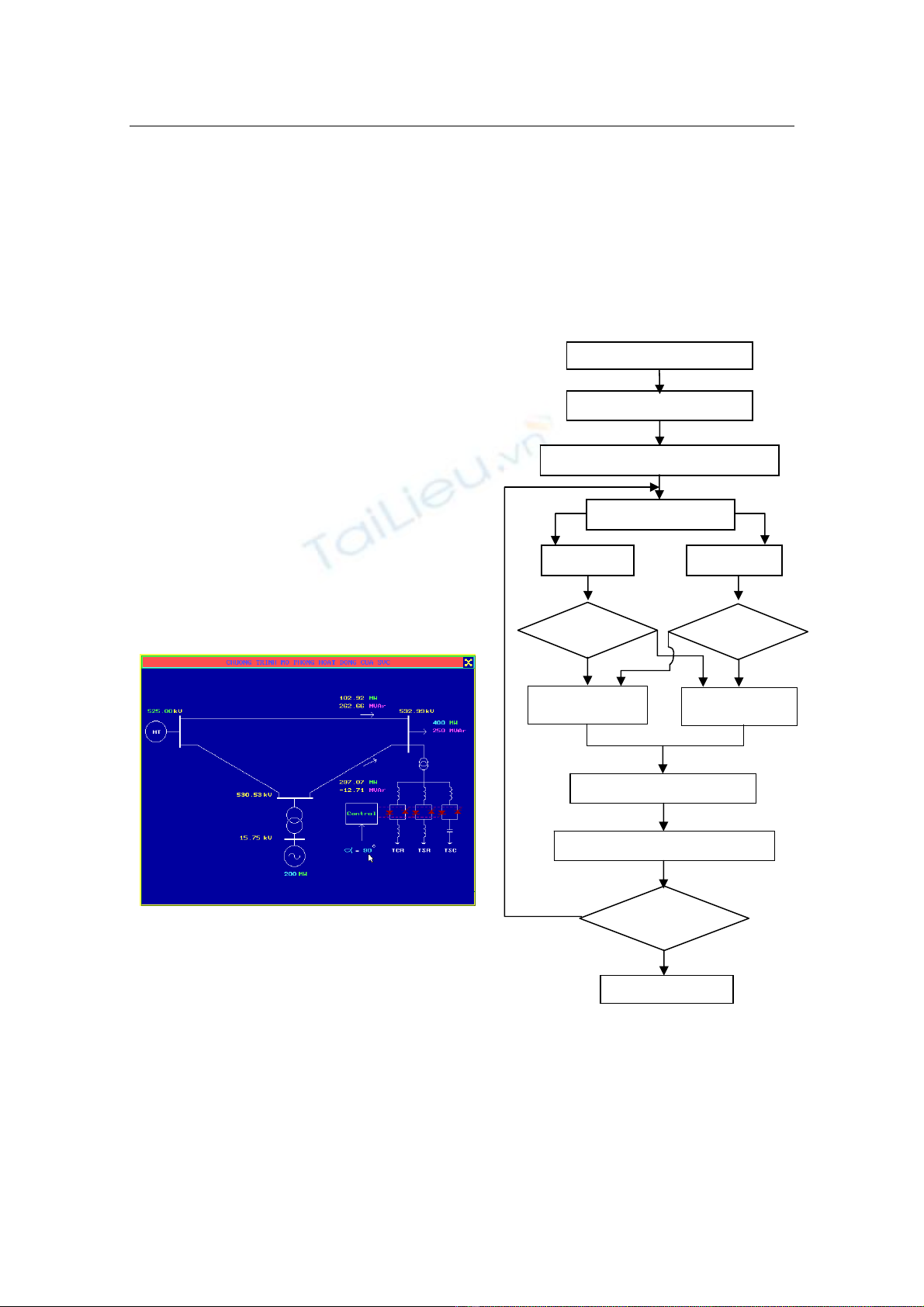

nhanh như SVC hoặc STATCOM. Bài báo trình bày kết quả nghiên cứu xây dựng sơ đồ thuật
toán và chương trình mô phỏng hoạt động của thiết bị SVC. Đồng thời xây dựng sơ đồ thuật

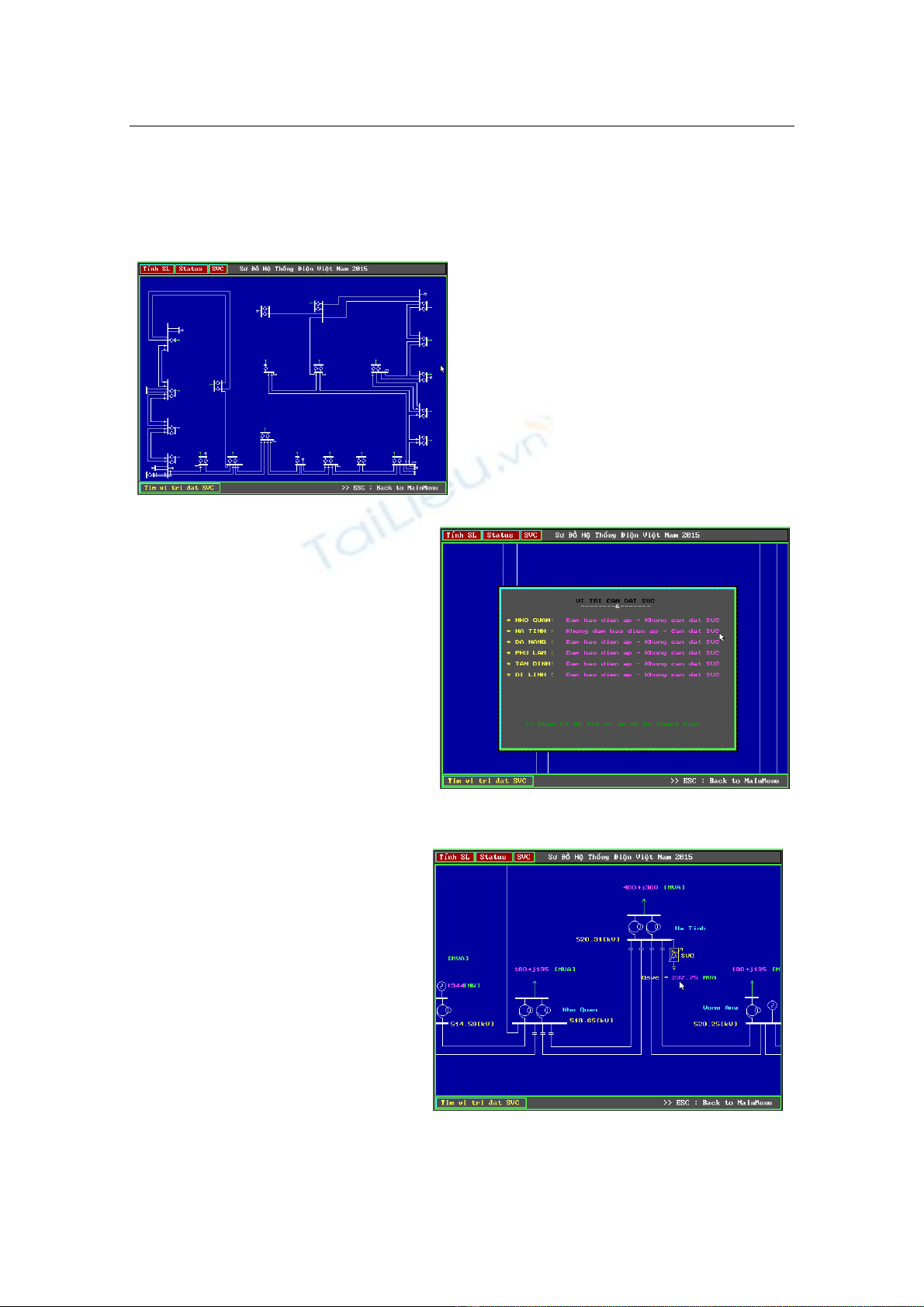

toán và chương trình FP_SVC cho phép tính toán tìm vị trí và công suất lắp đặt thiết bị SVC
cho hệ thống điện Việt Nam giai đoạn 2015.
ABSTRACT
In large power systems in general and in the Vietnamese power system in particular,
power flow always changes depending on operating models. Thus, it is easy for the parameters
with a wide range of changes to go beyond a permitted range. In this case, we can not use a
fixed compensator to adjust them and it can be more reasonable to use a fast controlled
compensator such as SVC or STATCOM. This paper presents the research results in the
algorithm and simulation program of the SVC activities. Moreover, this algorithm and proposed
FP_SVC program may allow us to find out the location and the SVC installation capacity for the
Vietnamese power systems in the period from 2015 onwards.
1. Đặt vấn đề
Trong những năm qua cùng với sự phát triển của nền kinh tế Hệ thống điện Việt
Nam (HTĐVN) cũng liên tục phát triển cả về qui mô lẫn công nghệ. Từ khi mới hình
thành năm 1994 tổng chiều dài đường dây truyền tải 500kV là 1.487 km, đến nay đã
tăng lên 3.758 km và theo qui hoạch đến năm 2015 sẽ tiếp tục mở rộng và phát triển đạt
tổng chiều dài là 4.500 km [1, 2]. Hệ thống điện Việt Nam hiện nay, có các đường dây
siêu cao áp 500 kV liên kết nhiều nhà máy điện công suất lớn và các trung tâm phụ tải
với đồ thị phụ tải khác nhau. Trào lưu công suất trong hệ thống sẽ liên tục thay đổi theo
chế độ vận hành, kết quả thông số chế độ cũng liên tục thay đổi, đặc biệt là điện áp tại
các nút thay đổi trong phạm vi rộng và dễ dàng rơi ra ngoài phạm vị cho phép. Đối với
các hệ thống điện này không thể sử dụng các thiết bị bù cố định để điều chỉnh điện áp,
vì nếu chọn dung lượng bù để điều chỉnh điện áp thoả mản ở chế độ này thì sẽ không
thoả mản ở chế độ khác [5]. Ví dụ tại một nút trên đường dây truyền tải ở chế độ 1 có
điện áp 1,08 pu lớn hơn giới hạn cho phép (UCPmax) và ở chế độ 2 có điện áp 0,96 pu
