Nội dung Text: Giáo trình Thiết bị lạnh ô tô

  1. Giáo trình Thi t b l nh ôtô 1.1. 1.1. GI I THI U CHUNG K thu t i u hòa không khí là ngành khoa h c nghiên c u các phương pháp, công ngh và thi t b t o ra và duy trì m t môi trư ng không khí phù h p v i công ngh s n xu t, ch bi n ho c thu n ti n cho sinh ho t c a con ngư i. Các i lư ng c n t o ra, duy trì và kh ng ch trong h th ng i u hòa không khí bao g m: nhi t , m, s lưu thông và tu n hoàn c a không khí, kh b i, ti ng n, khí c h i và vi khu n… M t h th ng i u không khí úng nghĩa là h th ng có th duy trì tr ng thái c a không khí trong không gian c n i u hòa – trong vùng quy nh nào ó. Nó không ch u nh hư ng b i s thay i c a i u khí h u bên ngoài ho c s thay i c a ph t i bên trong. T ó ta th y r ng, có m t m i liên h m t thi t gi a i u ki n th i ti t bên ngoài không gian c n i u hòa v i ch ho t ng và các c i mc u t o c a h th ng i u hòa không khí. Khi xét ns nh hư ng c a môi trư ng không khí tác ng n con ngư i, thì qua th c nghi m cho th y: con ngư i s có c m giác d ch u, tho i mái trong vùng kho ng t 220C ÷ 270C, 270C tương ng v i nhi t m tương i c a không khí xung quanh – thông s này quy t nh nm c bay hơi nư c t cơ th ra ngoài môi trư ng là 50% và t c chuy n ng c a dòng không khí xung quanh - n lư ng hơi m thoát ra t cơ th s nhi u hay ít là 0,25m/s . Tuy v y, nh hư ng khi ch n t c dòng không khí ph i lưu ý n s tương thích v i nhi t , m, khi nhi t tăng thì t c dòng không khí cũng tăng, i u này s nh hư ng ns tho i mái và c m giác d ch u c a con ngư i. V m t thi t b h th ng i u hòa không khí là m t t h p bao g m các thành ph n sau: Máy Máy l nh: Là b ph n cơ b n c a h th ng, óng vai trò ch y u trong vi c kh ng ch tr ng thái c a không khí trong không gian c n i u hòa vùng quy nh. B ph n gia nhi t và hâm nóng: Là b ph n h tr v i máy l nh trong vi c và i u ch nh các thông s c a không khí. B ph n này không nh t thi t ph i có m t trong t t c các h th ng i u hòa không khí - nh ng vùng thư ng xuyên nóng b c,
  2. Giáo trình Thi t b l nh ôtô s bi n ng c a ph t i không nhi u và các yêu c u k thu t không quá cao thì có th không c n dùng n. H th ng v n chuy n ch t t i l nh: Là h th ng dùng v n chuy n ch t t i l nh t ngu n sinh l nh n không gian c n th c hi n k thu t l nh. ây ch t t i l nh có th là nư c, không khí ho c k t h p gi a nư c và không khí - các h th ng nh , ch t t i l nh thư ng chính là tác nhân l nh. H th ng phun m: Thư ng ư c dùng cho nh ng nơi có nhu c u gia tăng ch a hơi không khí trong không gian i u hòa. H th ng th i không khí trong không gian c n i u hòa ra ngoài tr i ho c tu n hoàn tr l i vào h th ng. B i u ch nh và kh ng ch t ng: theo dõi, duy trì và n nh t ng các thông s chính c a h th ng. H th ng gi m n, ch ng cháy, l c b i, kh mùi. H th ng phân ph i không khí. Tuy nhiên, không ph i b t kỳ h th ng i u hòa không khí nào cũng ph i có y các thi t b nêu trên. m t s trư ng h p có th có thêm các b ph n ph khác giúp cho h th ng làm vi c n nh và thích ng hơn. H th ng i u hòa không khí có th ng d ng cho các không gian ng yên: nhà , h i trư ng, phòng làm vi c… ngoài ra còn ư c ng d ng cho các không gian di ng như: ôtô, xe l a, máy bay…
  3. Giáo trình Thi t b l nh ôtô 1.2. THU HÒA 1.2. CƠ S LÝ THUY T I U HÒA KHÔNG KHÍ TRÊN Ô TÔ Ngày nay, cùng v i s ti n b c a khoa h c k thu t, n n công nghi p ôtô ã và ang r t phát tri n. Nh ng xe ra i sau này ư c c i ti n ti n nghi, an toàn và hi n i hơn nh ng chi c xe i cũ. Trên ôtô hi n i u ư c trang b h th ng i u hòa không khí, h th ng này góp ph n áng k vào vi c t o ra s tho i mái, d ch u và kh e kho n cho hành khách trong xe. Máy i u hòa nhi t i u ch nh không khí trong xe mát m ho c m áp; m ư t ho c khô ráo, làm s ch b i, kh mùi; c bi t r t có l i nh ng nơi th i ti t nóng b c ho c khi b k t xe trên ư ng dài. Và là m t trang b c n thi t giúp cho ngư i lái xe i u khi n xe an toàn. H1.1. H th ng i u hòa không khí trên ôtô hi n i Không khí trong ôtô thích h p nh t là khi s trao i nhi t gi a ngư i trong xe v i môi trư ng xung quanh ti n hành i u ki n cư ng c c ti u c a h th ng t iu ch nh thân nhi t c a ngư i. t o s thích h p trên, có th b ng bi n pháp t nhiên ho c b ng thi t b . Bi n pháp u g n li n v i môi trư ng không khí bên ngoài, nên không khí bên trong ôtô s b thay i theo vùng xe ch y, t c c a xe, i u ki n th i ti t khi ch y xe và i u ki n phát nhi t máy móc cũng như s h p th nhi t c a v xe. Bi n pháp sau s t o ư c vùng ti u khí h u trong xe thích h p v i ngư i trên xe. Do
  4. Giáo trình Thi t b l nh ôtô v y, h th ng i u không khí ư c s d ng r ng rãi và ngày càng hoàn ch nh hơn trên ôtô hi n i. Trư c khi xem xét các thi t b ư c s d ng trong h th ng này, ta hãy cp nm ts y ut nh hư ng t i ngư i trên xe gây b i b u không khí trong cabin – t ó có th i u ch nh cho thích h p. Khi cabin có nhi u ngư i, m i cá th có nh ng thích nghi riêng, nhưng nhìn chung v n có m t i u ki n khí h u gây c m giác d ch u chung. Chính vì v y mà vùng ti u khí h u trong cabin xe c n i u trên nhưng quan i m tác d ng riêng, c bi t ưu tiên i v i v trí c a ngư i lái xe – ngư i ch u trách nhi m i u hành xe. Ch ng h n, nhi t th p trong cabin s mau chóng làm m t m i ngư i lái xe, có th t o ra nh ng ho t ng kém chính xác (t 10 ÷20%), làm gi m các ch s tâm lý c a ngư i lái xe. nh hư ng c a i u ki n nhi t lên các ph n cơ th con ngư i cũng khác nhau: u thì nh y c m v i b c x nhi t còn chân tay thì v i s l nh giá. Trong xe, c n duy trì nhi t ng u trên m t ph n m t ph ng n m ngang và gi m d n theo cao trong xe nhưng chênh l ch l n nh t không quá 3 ÷ 4 0C, n u chênh nhi t l n hơn s d n t i phá v s i u ch nh nhi t c a cơ th con ngư i. c i m c a vùng ti u khí h u trong xe là s tu n hoàn c a không khí. T c luân chuy n dư i 0,1 m/s là không phù h p v i lái xe. m tương i trong xe cũng là n t y u t quan tr ng, nh t là khi xe ch ông ngư i thích h p là 30 ÷ 60%. Lư ng b i, khí CO2, hơi nhiên li u, khí x trong không khí cabin cũng không ư c quá gi i h n cho phép.

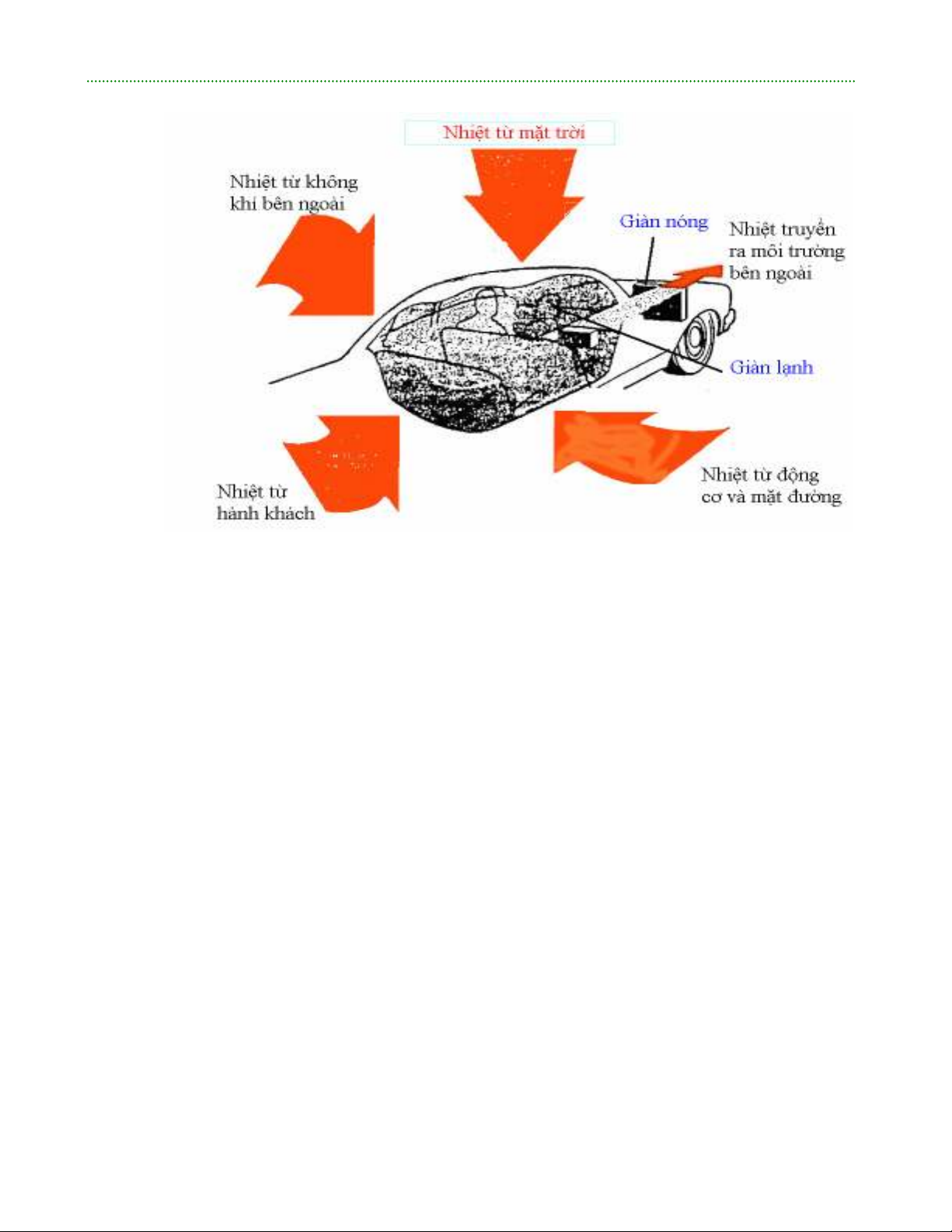

  5. Giáo trình Thi t b l nh ôtô H.1.2. Các ngu n gây ra s c nóng bên trong xe. Nh ng yêu c u và m c tiêu trên ch ư c th c hi n t t khi khoang không gian c n làm l nh ư c bao kín, cách ly h n v i các ngu n nhi t xung quanh. Vì v y cabin ôtô c n ph i ư c bao kín và cách nhi t t t. có th bi t và hi u ư c h t nguyên lý làm vi c, c imcutoc ah th ng i u hòa không khí trên ôtô, ta c n ph i tìm hi u k hơn v cơ s lý thuy t căn b n c a h th ng i u hòa không khí. Qui trình làm l nh ư c mô t như là m t ho t ng tách nhi t ra kh i v t th - ây cũng chính là m c ích chính c a h th ng làm l nh và i u hòa không khí. V y nên, h th ng i u hòa không khí ho t ng d a trên nh ng nguyên lý cơ b n sau: - Dòng nhi t luôn truy n t nơi nóng n nơi l nh. - Khi b nén ch t khí s làm tăng nhi t . - S giãn n th tích c a ch t khí s phân b năng lư ng nhi t ra kh p m t vùng r ng l n và nhi t c a ch t khí ó s b h th p xu ng.
  6. Giáo trình Thi t b l nh ôtô - làm l nh m t ngư i hay m t v t th , ph i l y nhi t ra kh i ngư i hay v t th ó. - M t s lư ng l n nhi t lư ng ư c h p th khi m t ch t l ng thay i tr ng thái bi n thành hơi. u ư c thi t k d a trên Cơ s lý thuy t thuy T t c các h th ng i u không khí ôtô c a ba c tính căn b n: Dòng nhi t, s h p th nhi t, áp su t và i m sôi. Dòng nhi t: “Nhi t” truy n t nh ng vùng có nhi t Dòng cao hơn (các ph n t có chuy n ng m nh hơn) n nh ng vùng có nhi t th p hơn (các ph n t có chuy n Fahrenheit (300F) ư c ng y u hơn). Ví d m t v t nóng 30 t k bên v t nóng 80 Fahrenheit (800F), thì nhi t s truy n t v t nóng 800F sang v t nóng 300F – chênh l ch nhi t gi a hai v t càng l n thì dòng nhi t lưu thông càng m nh. S truy n nhi t có th ư c truy n b ng: D n nhi t, i lưu, b c x hay k t h p gi a ba cách trên. D n nhi t: Là s truy n có hư ng c a nhi t trong m t v t hay s d n nhi t x y ra gi a hai v t th khi chúng ư c ti p xúc tr c ti p v i nhau. Ví d , n u nung nóng m t u thanh thép thì u kia s d n d n m lên do s d n nhi t. S i lưu: Là s truy n nhi t qua s di chuy n c a m t ch t l ng ho c m t ch t lưu khí ã ư c làm nóng hay ó là s truy n nhi t t v t th này sang v t th kia nh trung gian c a kh i không khí bao quanh chúng. Ví d , khi nhi t ư c c p t i ph n áy m t bình ch a khí hay ch t l ng, các ph n t ã ư c làm nóng lên s chuy n ng lên phía trên, ch t l ng hay ch t khí n ng và l nh t nh ng vùng xung quanh s chìm xu ng chi m ch ch t khí hay ch t l ng ã ư c làm nóng và n i lên phía trên. S b c x : Là s phát và truy n nhi t dư i d ng các tia h ng ngo i, m c dù gi a các v t không có không khí ho c không ti p xúc nhau. Ta c m th y m khi ư ng dư i ánh sáng m t tr i hay c dư i ánh èn pha ôtô n u ta ng g n nó. ó là b i nhi t c a m t tr i hay èn pha ã ư c bi n thành các tia h ng ngo i và khi các tia này ch m vào m t v t nó s làm cho các ph n t c a v t ó chuy n ng, gây cho ta c m giác nóng. Tác d ng truy n nhi t này g i là b c x .
  7. Giáo trình Thi t b l nh ôtô S h p th nhi t: V t ch t có th t n t i m t trong ba tr ng thái: th r n, th l ng, th khí. Mu n thay i tr ng thái c a v t th , c n ph i truy n d n m t nhi t lư ng. n 320F (00C), nư c s Ví d lúc ta h nhi t nư c xu ng ông thành á, nó ã thay i tr ng thái t th l ng sang th r n. n 2120F (1000C), nư c s sôi và b c hơi (th khí). N u nư c ư c un nóng ây có i u c bi t thú v khi thay i nư c á (th r n) thành nư c (th l ng) và nư c thành hơi nư c (th khí). Trong quá trình làm thay i tr ng thái c a nư c, ta ph i tác ng nhi t vào, nhưng lư ng nhi t này không th o lư ng c th ư c. Ví d kh i nư c 320F, ta nung nóng cho nó tan ra, nhưng nư c á ang tan v n gi á ang nhi t 320F. n 2120F nư c s sôi. Ta truy n ti p thêm nhi u ư c nhi t un nư c nóng c a hơi nư c cũng ch th y 2120F ch nhi t n a cho nư c b c hơi, n u o nhi t không nóng hơn. Lư ng nhi t b h p th m t trong nư c á, trong nư c sôi làm thay i tr ng thái c a nư c g i là n nhi t – hi n tư ng n nhi t là nguyên lý cơ b n c a quá trình làm l nh ng d ng cho t t c h th ng i u hòa không khí. Áp su t và i m sôi: Áp su t gi vai trò quan tr ng Áp và i v i ho t ng c a h th ng i u hòa không khí. Khi tác ng áp su t trên m t ch t l ng thì s làm thay i i m sôi c a ch t l ng này. Áp su t càng l n, i m sôi càng cao có nghĩa là nhi t lúc ch t l ng sôi cao hơn so v i khi áp su t bình thư ng. Ngư c l i n u gi m áp su t tác ng lên m t v t ch t thì i m sôi c a v t ch t y s h xu ng. Ví d i m sôi c a nư c áp su t bình thư ng là 1000C. i m sôi này có th tăng cao hơn b ng cách tăng áp su t trên ch t l ng ng th i cũng có th h th p i m sôi b ng cách gi m b t áp su t trên ch t l ng ho c t ch t l ng trong chân không. i v i i m ngưng t c a hơi nư c, áp su t cũng có tác d ng tương ương như th . Trong h th ng i u hòa không khí, cũng như h th ng i n l nh ôtô ã ng d ng hi n tư ng này c a áp su t i v i s b c hơi và ngưng t c a m t s lo i ch t l ng c bi t tham gia vào quá trình sinh l nh và i u hòa c a h th ng. Nh ng ch t l ng này ư c g i là môi ch t l nh hay còn g i là tác nhân l nh, gas l nh, ch t sinh hàn.
  8. Giáo trình Thi t b l nh ôtô ơn v BTU ( British Thermal Unit) ơn o nhi t lư ng truy n t v t th này sang v t th kia ngư i ta thư ng dùng n 10F ( 0,550C) thì c n ơn v BTU. N u c n nung 1 pound nư c ( 0,454 kg) nóng ph i truy n cho nư c 1 BTU nhi t. Năng su t c a c a m t h th ng i n l nh ôtô ư c nh rõ b ng 1 BTU/gi , vào kho ng 12000-24000 BTU/gi .
  9. Giáo trình Thi t b l nh ôtô 1.3. 1.3. MÔI CH T L NH Dung d ch làm vi c trong h th ng i u hòa không khí ư c g i là môi ch t l nh môi hay gas l nh – là ch t môi gi i s d ng trong chu trình nhi t gas ng ngư c chi u hp thu nhi t c a môi trư ng c n làm l nh có nhi t th p và t i nhi t ra môi trư ng có nhi t cao hơn. Có khá nhi u môi ch t l nh ư c s d ng trong k thu t i u hòa không khí, nhưng ch có 2 lo i ư c s d ng r ng rãi trong h th ng i u hòa không khí c a ôtô i m i ó là R-12 và R-134a. Môi ch t l nh ph i có i m sôi dư i 320F (00C) có th b c hơi và h p thu n nhi t t i nh ng nhi t th p. Nhi t th p nh t chúng ta có th s d ng làm l nh ôtô là 320F (00C) b i vì khi các khoang hành khách nhi t dư i nhi t này s t o ra á và làm t t lu ng không khí i qua các cánh t n nhi t c a thi t b b c hơi. Môi ch t l nh ph i là m t ch t tương i “trơ”, hòa tr n ư c v i d u bôi trơn tr thành m t hóa ch t b n v ng, sao cho d u bôi trơn di chuy n thông su t trong h th ng bôi trơn máy nén khí và các b ph n di chuy n khác. S tr n l n gi a d u bôi trơn v i môi ch t l nh ph i tương thích v i các lo i v t li u ư c s d ng trong h th ng như: kim lo i, cao su, nh a d o… ng th i, ch t làm l nh ph i là m t ch t không c, không cháy, và không gây n , không sinh ra các ph n ng phá h y môi sinh và môi trư ng khi x nó vào khí quy n. 1.3.1. R- 1.3.1. Môi ch t l nh R-12 Môi ch t l nh R-12 là m t h p ch t c a clo, flo và carbon; có công th c hóa h c là CCl2F2, g i là chlorofluorocarbon (CFC) – thư ng có tên nhãn hi u là Freon 12 hay R-12. Freon12 là m t ch t khí không màu, có mùi thơm r t nh , n ng hơn không khí 300C, có i m sôi là 21,70F (-29,80C). Áp su t hơi c a nó trong b b c kho ng 4 l n hơi kho ng 30 PSI và trong b ngưng t kho ng 150-300 PSI, và có lư ng nhi t n b c hơi là 70 BTU trên 1 pound. R-12 d hòa tan trong d u khoáng ch t và không tham gia ph n ng v i các lo i kim lo i, các ng m m và m kín s d ng trong h th ng. Cùng v i c tính có kh
  10. Giáo trình Thi t b l nh ôtô năng lưu thông xuyên su t h th ng ng d n nhưng không b gi m hi u su t, chính nh ng i u ó ã làm cho R-12 tr thành môi ch t l nh lí tư ng s d ng trong h th ng i u hòa không khí ôtô. H.1.3. Cơ ch và tình tr ng phá h y t ng ozon c a môi ch t l nh R12 Tuy nhiên, R-12 l i có m c phá h y t ng ôzôn c a khí quy n và gây hi u ng nhà kính l n – do các phân t c a nó có th bay lên b u khí quy n trư c khi phân gi i; và t i b u khí quy n, nguyên t clo ã tham gia ph n ng v i O3 trong t ng ôzôn c a khí quy n, chính i u này ã làm phá h y ôzôn c a khí quy n. Do ó, môi ch t l nh R-12 ã b c m s n xu t, lưu hành và s d ng t ngày 1.1.1996. Th i h n này kéo dài thêm 10 năm các nư c ang phát tri n. 1.3.2. R- 1.3.2. Môi ch t l nh R-134a gi i quy t v n môi ch t l nh R-12 (CFC-12) phá h y t ng ôzôn c a khí quy n, m t lo i môi ch t l nh m i v a ư c dùng thay th R-12 trong h th ng i u hòa không khí ôtô, g i là môi ch t l nh R-134a có công th c hóa h c là CF3 – CH2F, là m t hydrofluorocarbon (HFC). Do trong thành ph n h p ch t c a R-134a không có clo, nên ây chính là lí do c t y u mà ngành công nghi p ôtô chuy n t vi c s d ng R-12 sang s d ng R-134a. Các c tính, các m i quan h gi a áp su t và nhi t c a R-134a, và các yêu c u k thu t khi làm vi c trong h th ng i u hòa không khí r t gi ng v i R-12.
  11. Giáo trình Thi t b l nh ôtô Tuy nhiên, môi ch t l nh R-134a có i m sôi là -15,20F (-26,80C), và có lư ng nhi t n b c hơi là 77,74 BTU/pound. i m sôi này cao hơn so v i môi ch t R-12 nên hi u su t c a nó có ph n thua R-12. Vì v y h th ng i u hòa không khí ôtô dùng môi ch t l nh R-134a ư c thi t k v i áp su t bơm cao hơn, ng th i ph i tăng kh i lư ng l n không khí gi i nhi t th i xuyên qua giàn nóng (b ngưng t ). R-134a không k t h p ư c v i các d u khoáng dùng bôi trơn h th ng R-12. Các ch t bôi trơn t ng h p polyalkaneglycol (PAG) ho c là polyolester (POE) ư c s d ng v i h th ng R-134a. Hai ch t bôi trơn này không hòa tr n v i R-12. Môi ch t R-134a cũng không thích h p v i ch t kh m s d ng trên h th ng R-12. Vì th , khi thay th môi ch t l nh R-12 h th ng i u hòa không khí trên ôtô b ng R-134a, ph i thay i nh ng b ph n c a h th ng n u nó không phù h p v i R-134a, cũng như ph i thay i d u bôi trơn và ch t kh m c a h th ng. Có th d dàng nh n ra nh ng h th ng dùng R-134a nh nhãn “R-134a” dán trên các b ph n chính c a h th ng
  12. Giáo trình Thi t b l nh ôtô B ng 01: So sánh c tính k thu t c a môi ch t l nh R-12 và R134a tính R-12 c tính k thu t R – 134a - Công th c phân t CH2FCF3 CCl2F2 - Tr ng lư ng phân t 120,3 120,91 -26,80C -29,790C - i m sôi 101,150C 111,800C - Nhi t t ih n 4,065 mpa (41,45 Kgf/cm2) 4,125 mpa (41,45 Kgf/cm2) - Áp su t t i h n 511 Kg/cm3 558 Kg/cm3 -M t t ih n 1206,0 Kg/cm3 1310,9 Kg/cm3 -M t dung d ch bão hòa 0,031009 m3/Kg 0,027085 m3/Kg - Th tích riêng ( hơi bão hòa) - Nhi t dung riêng (dung 1,4287 KJ/Kg.K (0,3413 0,9682 KJ/Kg.K (0,3413 d ch bão hòa áp su t Kcal/Kgf.K) Kcal/Kgf.K) không i) - Nhi t dung riêng (ch t 0,8519 KJ/Kg.K (0,2035 0,6116 KJ/Kg.K (0,3413 hơi bão hòa áp su t Kcal/Kgf.K) Kcal/Kgf.K) không i) - Nhi t n khi b c hơi 216,5 KJ/Kg (51,72 Kcal/Kg) 166,56 KJ/Kg (39,79 Kcal/Kg) - Tính d n nhi t (dung 0,0815 W/m.K (0,0701 0,0702 W/m.K (0,0604 d ch bão) Kcal/m.h.K) Kcal/m.h.K) - Tính cháy ư c Không cháy Không cháy - Ch s làm suy ki t ozon 0,24 ÷0,29 1,0 - Ch s làm nóng trái t 0,24 ÷3,4
  13. Giáo trình Thi t b l nh ôtô 1.4. HÒA 1.4. I U HÒA KHÔNG KHÍ TRÊN Ô TÔ “ i u hòa không khí” là thu t ng chung hòa ch nh ng thi t b m b o không khí trong phòng nhi t và m thích h p. Khi nhi t trong phòng cao, nhi t ư cl y i gi m nhi t (g i là “làm l nh”) và ngư c l i khi nhi t trong phòng th p, nhi t ư c cung c p tăng nhi t (g i là “sư i”). M t khác, hơi nư c ư c thêm vào hay l y i kh i không khí mb o m trong phòng m c thích h p. Do v y, trong h th ng i u hòa không khí trên ô tô nói chung bao g m m t b thông gió, m t b hút m, m t b sư i m và m t b làm l nh. Các b ph n này làm sư làm vi c c l p ho c ph i h p, liên k t v i nhau t o ra m t không gian ư c i u hòa không khí v i nh ng thông s i u hòa thích ng v i các yêu c u t ra c a con ngư i, t o nên s tho i mái, d ch u và m t b u không khí trong lành cabin ô tô. 1.4.1. 1.4.1. B thông gió H.1.4. H th ng thông gió có i u khi n Không khí trong xe ph i ư c lưu thông, thay i nh m t o ra s trong lành, d ch u cho nh ng ngư i ng i trong xe. Vì v y, trên ô tô ph i có h th ng thông gió, ó là m t thi t b th i khí s ch t môt trư ng bên ngoài vào bên trong xe, và cũng có tác
  14. Giáo trình Thi t b l nh ôtô d ng làm thông thoáng xe. Có hai cách thông gió: thông gió không i u khi n và thông gió có i u khi n (còn g i là thông gió cư ng b c). S thông gió không i u khi n x y ra khi các c a s ư c m ; còn s thông gió có i u khi n thông qua m t h th ng thông gió g m qu t th i gió và các ư ng ng d n không khí t o ra s tu n hoàn c a không khí trong xe, không ph thu c vào t c c a xe. Qu t th i gió cũng là m t b ph n c a h th ng sư i m và i u hòa không khí. Trên m t s ôtô con hi n i, còn có ki u h th ng thông gió dùng năng lư ng m t tr i. Khi bên trong c a m t xe ang u tr nên quá nóng, c m bi n nhi t môi trư ng s t óng m ch cho m t qu t thông gió nh . Ngu n cung c p cho qu t ư c l y t bin m t tr i t trên nóc xe. Qu t ho t ng s y không khí nóng trong xe ra ngoài và hút không khí mát hơn vào trong xe. Khi qu t thông gió ngưng ho t ng ho c nh ng ngày th i ti t mát, không c n s thông gió, năng lư ng t pin m t tr i s n p vào Accu. 1.4.2. sư 1.4.2. B sư i m Là m t thi t b s y nóng không khí s ch l y t ngoài vào trong cabin ôtô sư i m gian hành khách, ng th i làm tan băng kính ch n gió c a ôtô. Có nhi u ki u thi t b sư i m như: b sư i dùng nư c làm mát, dùng nhi t khí cháy và dùng khí x , tuy nhiên ki u thi t b sư i s d ng nư c làm mát thư ng ư c s d ng r ng rãi trên các ôtô. Trong ó, nư c làm mát tu n hoàn qua két sư i làm các ng sư i nóng lên và qu t th i gió s th i không khí qua két sư i s y nóng không khí. Tuy nhiên, do nư c làm mát óng vai trò ngu n nhi t nên két sư i s không ư c nóng lên khi ng cơ v n còn ngu i vì v y nhi t khí th i qua giàn sư i s không tăng.
  15. Giáo trình Thi t b l nh ôtô H.1.5. H th ng sư i m không khí trên ôtô B sư i m ư c i u khi n b i các c n g t ho c núm xoay trong b ng i u khi n c a h th ng. Thư ng có 3 s i u khi n cơ b n: i u khi n ch c năng, i u khi n nhi t và i u khi n t c th i gió. i u khi n ch c năng xác nh ngõ ra nào s phát khí nóng. i u khi n nhi t là i u ti t nhi t c a không khí và i u khi n t c th i gió là i u khi n t c qu t th i. Khi d ch chuy n các núm (ho c c n g t) i u khi n ch c năng và nhi t s làm thay i v trí c a các c a nhi t bên trong b sư i. Thay i v trí c a các c a nhi t s thay i lư ng khí i ngang qua lõi nhi t t ó i u khi n ư c nhi t không khí phát ra cũng như ngõ ra c a nó. Các c a ư c i u khi n b ng cáp ho c motor chân không. Khi xoay các núm i u khi n, chân không t c m ng n p s ư c truy n n motor v n hành nó. Khi màng c a motor chân không chuy n ng tác ng lên cơ c u òn b y thay i v trí các c a th i lu ng không khí ã ư c sư i m. Không khí t lò sư i ư c phân ph i n các c a trên b ng i u khi n n dãy gh phía sau và n kính ch n gió làm tan băng, cũng có th có vòi khí làm tan băng kính các c a phía trư c và kính phía sau. 1.4.3. làm và 1.4.3. S làm l nh và làm mát không khí trong ôtô Máy i u hòa không khí trên xe ôtô là m t h th ng làm l nh cơ khí ki u khí nén. S làm l nh ư c t o ra b ng cách nén khí sau khi h p th nhi t bên trong xe (khoang
  16. Giáo trình Thi t b l nh ôtô hành khách). Sau ó nhi t ư c truy n qua h th ng lam l nh ra không khí bên ngoài. V trí c a các b ph n trong h th ng i u hòa không khí ôtô: H.1.6. V trí các b ph n trong h th ng HKK ôtô 1. Giàn sư i m 6.C a không khí tu n hoàn tr l i 2. Máy nén 7. C a l y không khí t bên ngoài 3. Giàn nóng 8. B ng i u khi n 4. Giàn l nh 9. ng phân ph i lu ng không khí l nh. 5. Qu t l ng sóc 10. H p thông gió. M t chu trình làm l nh cơ b n bao g m các bư c sau ây nh m l y nhi t, làm l nh kh i không khí và phân ph i lu ng khí mát trong cabin ôtô: - Môi ch t l nh ư c bơm i t máy nén dư i áp su t cao và nhi t cao, giai o n này môi ch t l nh ư c bơm n b ngưng t th hơi. - T i b ngưng t nhi t c a môi ch t r t cao, ư c qu t gió th i mát giàn nóng, môi ch t ang th hơi ư c gi i nhi t, ngưng t thành l ng dư i áp su t cao nhi t th p. - Môi ch t l nh d ng th l ng ti p t c lưu thông n bình l c/hút m, t i ây môi ch t l nh ư c làm tinh khi t hơn nh ư c hút h t hơi m và t p ch t nh các lư i l c và các h t hút m bên trong bình ch a.
  17. Giáo trình Thi t b l nh ôtô - Van giãn n hay van ti t lưu i u ti t lưu lư ng c a môi ch t l ng phun vào b b c hơi hay giàn l nh, làm h th p áp su t c a môi ch t l nh. Do gi m áp nên nhi t sôi c a môi ch t gi m xu ng, cùng v i s tác ng c a nhi t không khí bên trong cabin xe ã làm cho môi ch t sôi lên, nên tr ng thái c a môi ch t lúc này là t th l ng bi n thành th hơi trong b b c hơi. - Trong quá trình b c hơi, môi ch t l nh h p thu nhi t r t m nh làm cho toàn b giàn l nh gi m nhi t xu ng, r i nh qu t gió giàn l nh hút kh i không khí bên trong cabin ôtô th i qua b b c hơi và ra l i cabin nh các c a s d n gió – làm l nh kh i không khí bên trong cabin ôtô. - Bư c k ti p là môi ch t l nh tr ng thái hơi áp su t th p ư c h i v máy nén nh chu trình hút c a máy nén, và l i ư c bơm i. K t thúc m t chu trình làm l nh và bt u chu trình m i. H.1.7. Chu trình làm l nh cơ b n c a h th ng HKK ôtô
  18. Giáo trình Thi t b l nh ôtô Thông thư ng, h th ng i u hòa không khí ôtô có th ư c chia ra làm 2 ph n: Ph n cao áp nhi t và Ph n h áp nhi t. Ph n cao áp nhi t thu c phía môi ch t ư c bơm i dư i áp su t và nhi t cao, nh ng thi t b ch y u phía có áp l c, nhi t cao làm máy nén, b ngưng t , bình s y l c môi ch t. Ph n h áp nhi t c a h th ng là ph n môi ch t l nh h i v máy nén dư i áp su t và nhi t th p, các thi t b ch y u phía áp l c, nhi t th p bao g m b b c hơi và thi t b giãn n (van ti t lưu). H.1.8. H th ng ư c chia thành 2 ph n: cao áp và h áp V trí các b ph n cũng như chu trình làm l nh cơ b n c a h th ng i u hòa không khí ôtô ư c trình bày trên có th tương t i v i nh ng h th ng ư c l p trên các xe ôtô khác. Ch khác nhau nh ng c i m c u t o c th c a t ng b ph n ư c s d ng trong h th ng i u hòa không khí trên ôtô ư c s n xu t ra b i nh ng hãng khác nhau mà thôi. 1.4.4. Phân lo i và 1.4.4. Phân c i m h th ng i u hòa không khí hòa H th ng i u hòa không khí ôtô ư c phân lo i theo v trí l p t và theo ch c năng c a c m i u hòa. 1.4.4.1. 1.4.4.1. Phân lo i theo v trí l p t 1. Ki u táplô: 1. ki u này, i u hòa không khí ư c g n v i b ng táplô i u khi n c a ôtô. c i m c a ki u này là, không khí l nh t c m i u hòa ư c th i th ng n m t trư c ngư i lái nên hi u qu làm l nh có c m giác l n hơn so v i công
  19. Giáo trình Thi t b l nh ôtô su t c a i u hòa, có các lư i c a ra không khí l nh có th ư c i u ch nh b i b n thân ngư i lái nên ngư i lái ngay l p t c c m nh n th y hi u qu làm l nh (hình 1.9). H.1.9. H th ng i u hòa không khí ki u taplo 2. Ki u khoang hành lý: hành ki u khoang hành lý, i u hòa không khí ư c t c p sau xe. C a ra và c a vào c a không khí l nh ư c t lưng gh sau. Do c m i u hòa g n c p sau nơi có s n kho ng tr ng tương i l n, nên i u hòa ki u này có ưu i mc am tb i u hòa v i công su t giàn l nh l n và có công su t làm l nh d tr ( hình 1.10). H.1.10. H th ng i u hòa không khí ki u khoang hành lý 3. Ki u kép: Khí l nh ư c th i ra t phía trư c và phía sau bên trong xe. 3. c tính làm l nh bên trong xe r t t t, s phân b nhi t bên trong xe ng u, có th t ư c m t môi trư ng r t d ch u trong xe ( hình 1.11). H.1.11. H th ng i u hòa không khí ki u kép 1.4.4.2. Phân lo i theo ch c năng 1.4.4.2.
  20. Giáo trình Thi t b l nh ôtô Do ch c năng và tính năng c n có c a h th ng i u hòa khác nhau tùy theo môi trư ng t nhiên và qu c gia s d ng, h th ng i u hòa không khí có th chia thành 2 lo i tùy theo tính năng c a nó. 1. Lo i ơn: Lo i này bao g m m t b thông thoáng ư c n i ho c là v i b 1. sư i ho c là h th ng làm l nh, ch dùng sư i m hay làm l nh (hình 1.12). H.1.12. H th ng i u hòa không khí ki u ơn 2. Lo i cho t t c các mùa: Lo i này k t h p m t b thông gió v i m t b sư i mùa: m và h th ng làm l nh. H th ng i u hòa này có th s d ng trong nh ng ngày l nh, m làm khô không khí. Tuy nhiên, nhi t trong khoang hành khách s b h th p xu ng, i u ó có th gây ra c m giác l nh cho hành khách. Nên tránh i u ó h th ng này s cho không khí i qua két sư i s y nóng. i u này cho phép i u hòa không khí m b o ư c không khí có nhi t và m thích h p. ây chính là ưu i m chính c a i u hòa không khí lo i 4 mùa (hình 1.13).
