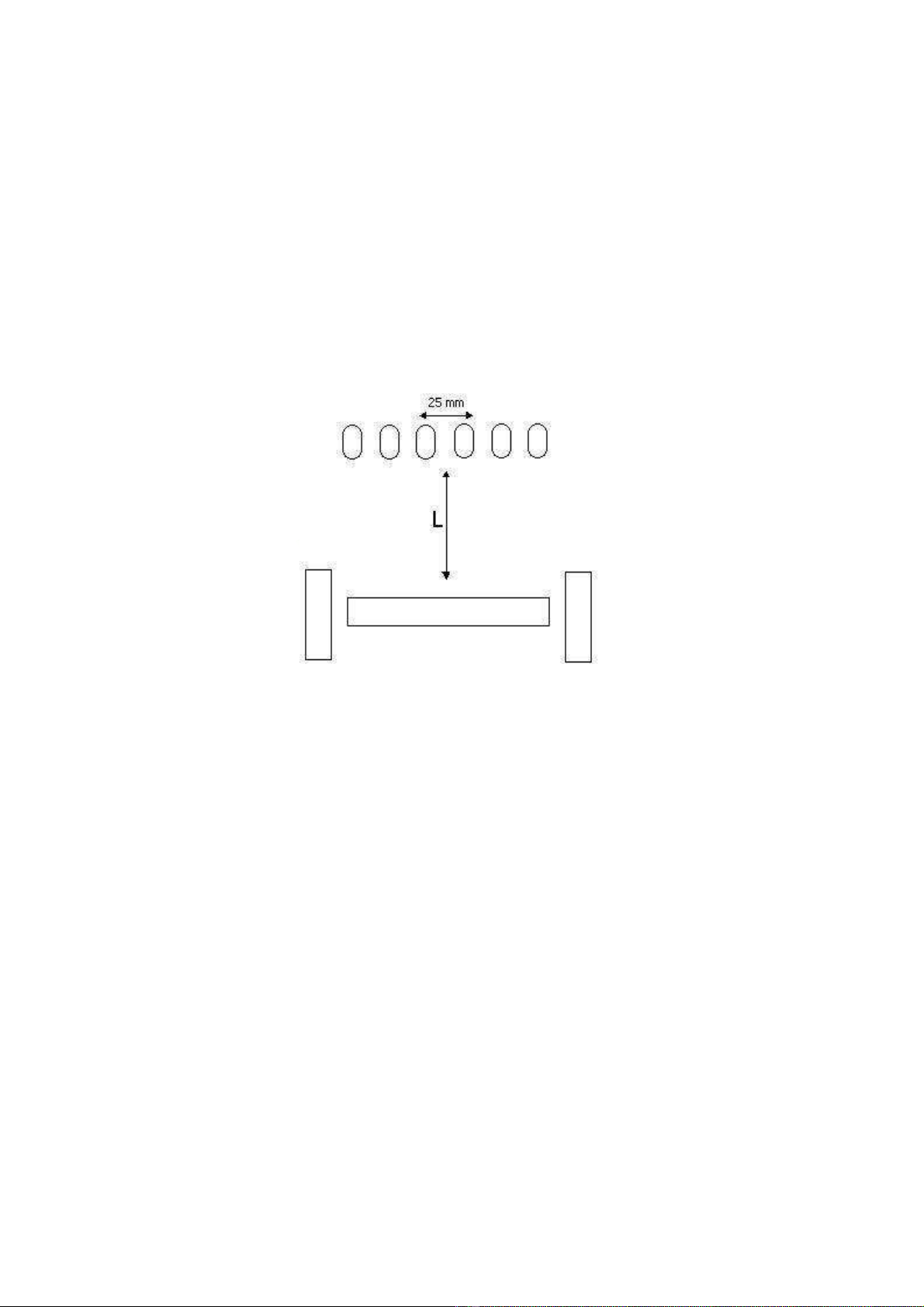

Tài li u k thu t BKpro – http://www.bkpro.info K THU T DÒ Ư NG Trong bài này chúng tôi gi i thi u v i các b n gi thu t Robot dò ư ng. i u khi n Robot dò ư ng hi n nay ã có r t nhi u i làm ư c và r t n nh. Tuy nhiên gi thu t c a m i i thư ng theo ý tư ng c a riêng mình và theo kinh nghi m.Chúng tôi làm vi c theo tinh th n “sáng t o Robot”, vì v y chúng tôi ch ưa ra sơ gi i thu t góp ý cùng các b n xây d ng nên m t chương trình hoàn h o. V i m i i nên có m t b n s c cho riêng mình trên cơ s m t gi thu t chung n nh. Gi thu t Robot dò ư ng b ng 6 led. Sơ b trí : Ta chia 6 c m bi n thành 13 vùng: Chú ý: ledn  c m bi n n tích c c. /ledn  c m bi n n không tích c c. + Vùng trung tâm : led3+ led4 +Vùng trái 1 : /led2 + led3 + /led4 +Vùng trái 2 : led2 + led3 +Vùng trái 3 : /led1 + led2 +/led3 +Vùng trái 4 : led1 + led2 +Vùng trái 5 : led1 + /led2 +Vùng trái 6 : bit nh trái + /led1 +Vùng ph i 1 : /led3 + led4 + /led5 +Vùng ph i 2 : led4 + led5 +Vùng ph i 3 : /led4 + led5 +/led6 +Vùng ph i 4 : led5 + led6 +Vùng ph i 5 : /led5 + led6 +Vùng ph i 6 : bit nh ph i + /led6 Bit nh = 1 khi t t c c m bi n l ch ra kh i ư ng line theo hư ng trái (bit nh ph i) và theo hư ng ph i (bit nh trái). Ví d Bit nh ph i ư c set trong trư ng h p /5led + led6 và ư c clr khi led4 +led5 Tài li u k thu t t Bkpro Trang - 1 -
Tài li u k thu t BKpro – http://www.bkpro.info ng v i m i vùng ta xây d ng 1 hàm v n t c tương ng có th i u khi n v n t c linh ho t. Ph n i u xung chúng tôi ã c p Bài 2. Ví d : Vùng trung tâm: MOV V_bánhph i,#255 MOV V_bánhtrái,#255 Vùng ph i 1: MOV V_bánhph i,#200 MOV V_bánhtrái,#255 Chú ý: · Chương trình dò ư ng t trong Timer 1. · Chương trình quét led và Timer out t trong Timer 2. · Các ho t ng c a Robot xây d ng thành các chương trình con. Ví d : cua ph i, cua trái, g p quà ... · 1 v ch tr ng ngang ng v i trư ng h p có 4 (ho c 5 ho c 6 led tích c c tuỳ thu c vào m c ch ng nhi u mà ngư i l p trình tuỳ ch n). · Chương trình ư c xây d ng sao cho chương trình MAIN ta ch c n g i ch y th ng bao nhiêu v ch ng v i t c bao nhiêu, cua trái, ph i, g p quà,…nh m ơn gi n cho ngư i s d ng và linh ho t khi thay i chương trình. Gi i thu t : · MAIN : · Chương trình dò ư ng : Tài li u k thu t t Bkpro Trang - 2 -

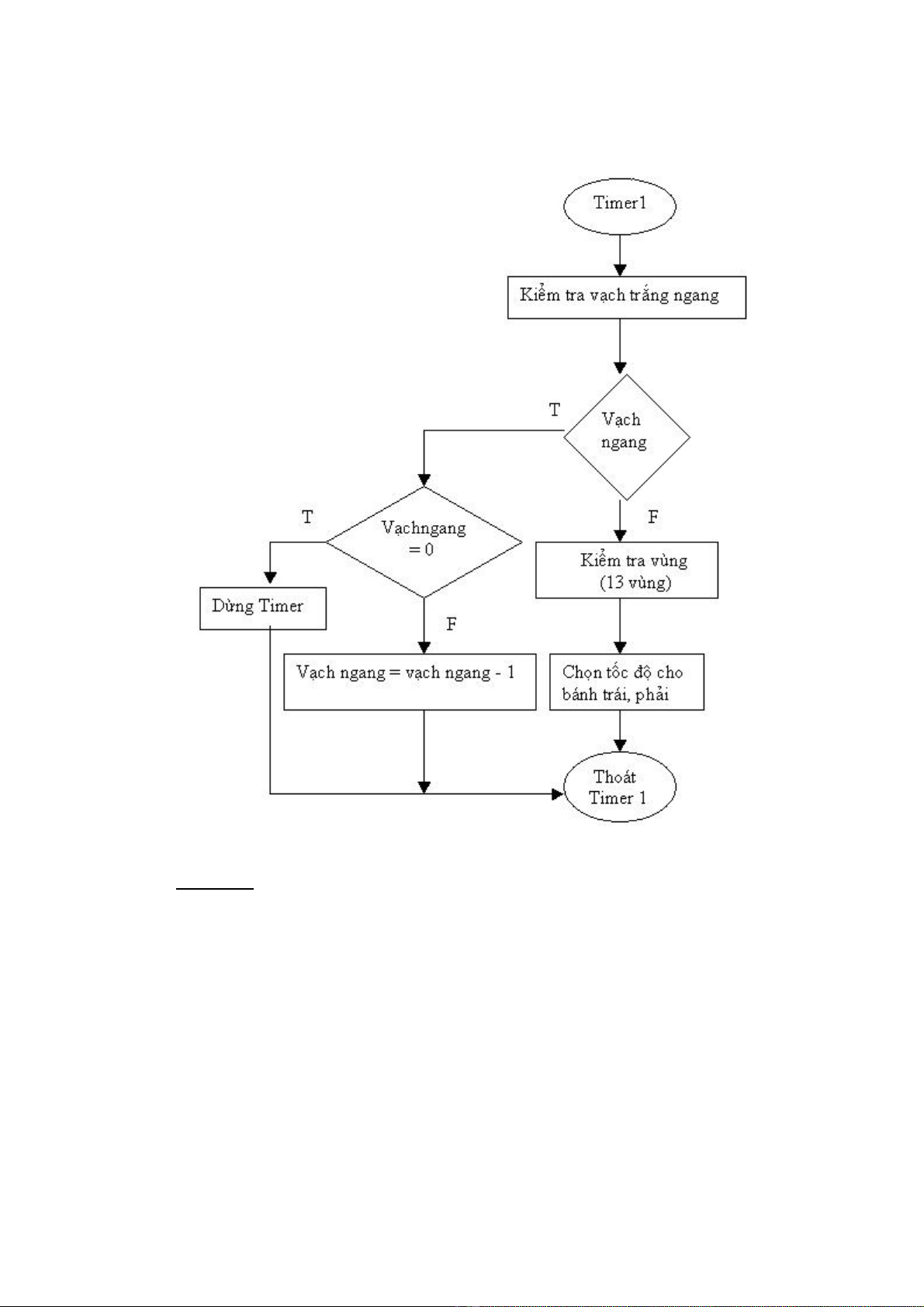

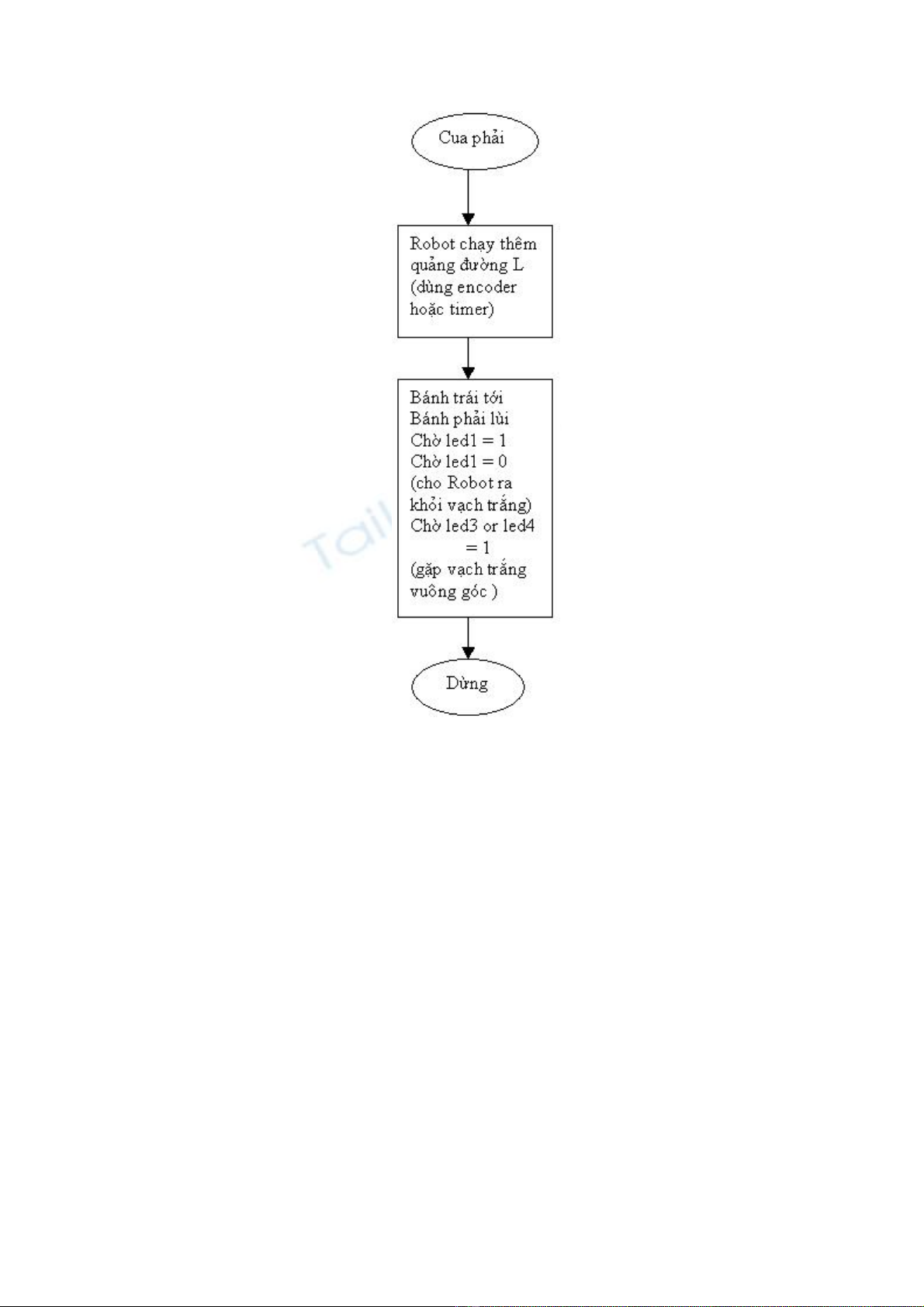

Tài li u k thu t BKpro – http://www.bkpro.info Timer1 s quét liên t c sau m i 1ms (tuỳ vào giá tr t), s d ng khi bit TR1= 0 lúc Robot hoàn thành xong quãng ư ng c n i. · Cua 90: Tài li u k thu t t Bkpro Trang - 3 -
Tài li u k thu t BKpro – http://www.bkpro.info Khi chương trình dò ư ng ch s d ng c m bi n thành công. Chúng ta có th k t h p v i các thi t b như encoder, la bàn … tăng tính n inh, chính xác và linh ho t cho Robot. Chúc các b n thành công ! M i th c m c xin liên h Bkpro. Tài li u k thu t t Bkpro Trang - 4 -
